格洛克弹匣定位承托工装板

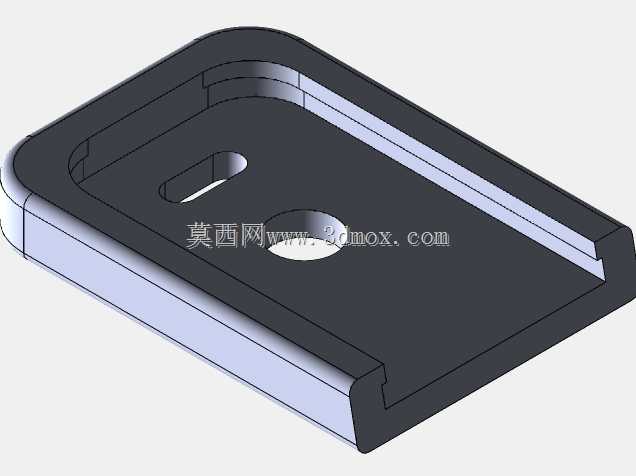

　　这套定位承托板的结构开发，最初是围绕战术装具配套的弹匣收纳、装配定位与3D打印小批量试制场景展开，日常在枪械配件工坊、战术装备调试工位、民用射击配套装具整理环节都能用到。板体整体采用带围边的浅槽式构型，外围一圈凸起挡边刚好围合弹匣主体的外轮廓，放入弹匣后侧向不会出现窜动，槽底预留的两处开孔分别对应弹匣本体的定位凸点与让位缺口，装配时不需要额外对位，把弹匣顺着槽口推入就能自动对齐基准，不管是做弹匣外观标识粘贴、底部配件压装，还是打印完成后做尺寸校验，都能省去反复找正的步骤。

　　从结构设计思路来看，整个板件没有复杂的倒扣与悬空特征，壁厚均匀控制在3mm左右，围边高度取弹匣本体厚度的三分之一，既保证侧向限位的接触面积足够，取放工件时又不会因为围边过高出现卡滞。槽底的长圆形让位孔正对弹匣侧面的余弹观察槽，工件放入后观察槽位置完全悬空，不会因为板面贴合挡住标识或者刮花观察窗的透明件；中心圆形通孔对应弹匣底部的固定销位置，压装底盖时销钉可以直接从孔位穿出，不需要把工件从治具里翻出来操作。板体边角全部做了R3以上的圆角过渡，没有尖锐应力集中棱边，不管是机加工铣削还是FDM熔融沉积打印，拐角位置都不会出现层间开裂或者铣刀振纹。

　　实际工位使用时，这块板可以直接平放在工作台面上，底部平整无凸起，不需要额外锁附固定，单手取放弹匣时板体不会跟着滑移；如果要整合到批量装配流水线，板体四角预留的沉孔位置可以直接加装M4沉头螺丝，把多块治具板并排锁在装配台的铝型材台面上，相邻板件的槽口方向统一后，作业人员可以按顺序依次完成弹匣底盖压装、弹簧归位、外观检测多道工序。外形尺寸方面，板体整体长宽比匹配格洛克标准弹匣的外包络，单边围边和弹匣侧壁预留0.2mm的间隙，常温下工件可以自由滑入滑出，低温环境下塑料弹匣出现轻微收缩也不会出现夹件问题；板体总厚度控制在12mm，其中槽深8mm，底部底板厚度4mm，堆叠存放时多块板可以直接叠放，占用工位储物空间极小。

　　针对3D打印工艺的适配性，建模时所有竖直面都做了0.5度的拔模斜度，打印完成后不需要打磨支撑面，PLA、PETG或者ABS材料都可以直接成型，不需要添加任何内部支撑；如果采用数控铣削加工，整块板可以从单片尼龙或铝板一次装夹完成所有型面加工，槽内的台阶位刚好对应弹匣侧壁的加强筋位置，工件放入后加强筋刚好落在台阶面上，不会出现压空变形。日常使用中这类定位板还可以兼做弹匣整理托盘，训练结束后多个弹匣可以直接依次放入槽位，围边挡住弹匣不会滚落，槽底的镂空孔还能漏入清理的沙尘与残留润滑油，工位清洁时直接拿起板件吹扫即可，不会在槽内积留杂物。结构上没有易损的薄壁与弹性卡扣，长期使用即使围边出现轻微磨损，只需要重新打印或者铣削替换板件即可，通用互换性很强，适配同系列多款不同容量的格洛克弹匣定位需求。
