格洛克十七滑套战术结构外观造型

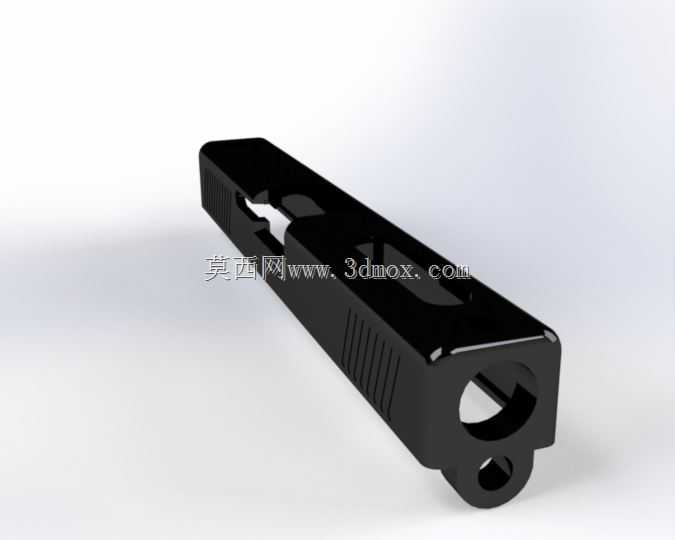

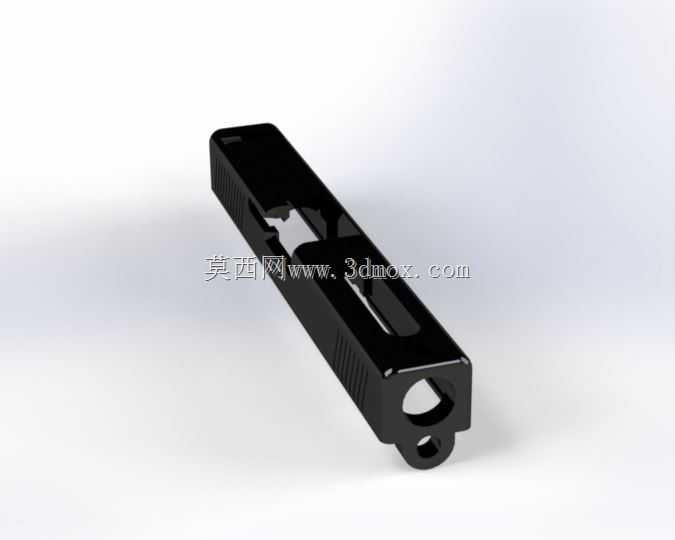

　　该结构件围绕格洛克17滑套的外部轮廓、功能开口和装配边界进行还原，整体采用长条状金属件的典型布局，前端保留枪口让位孔与下方铰接位置，中段布置抛壳窗、纵向导引槽和侧面防滑纹理，后端延续握持操作区域的平直形态。建模时重点处理滑套与底把之间的包覆关系，内腔需要为枪管、复进簧组件和枪机运动留出连续空间，因此侧壁厚度、顶部封闭面和前端支撑环之间的过渡不能只按外观拉伸，需要结合往复运动轨迹校核干涉。前端圆孔承担枪管通过与视觉定位作用，孔壁周围的圆角和加厚区域可降低局部应力集中；下方凸耳位置对应装配和拆卸时的空间关系，外形虽小，但对整体比例和安装边界影响明显。

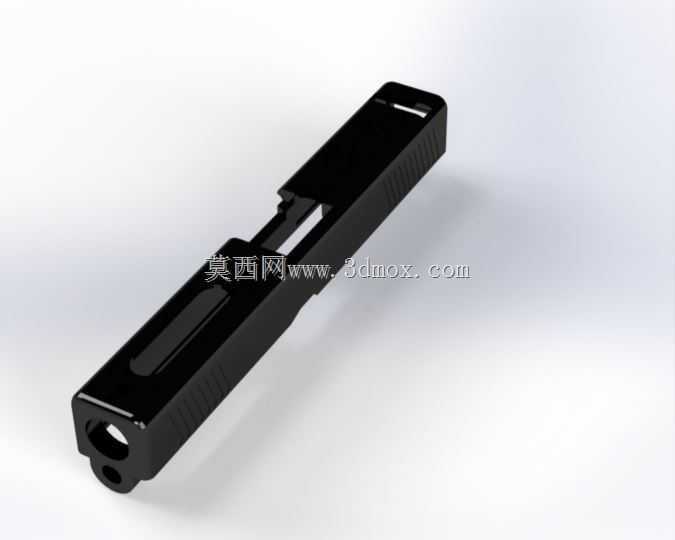

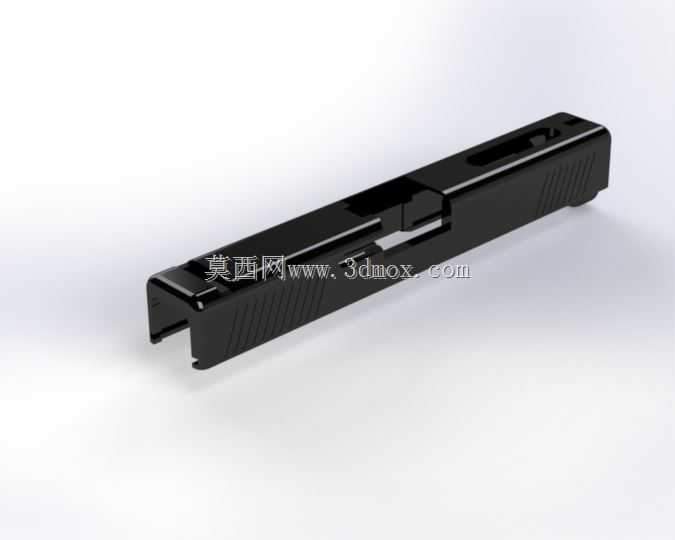

　　从实际使用场景看，这类滑套属于手枪上部运动组件，射击循环中沿底把导轨前后移动，完成闭锁、后退、抽壳、抛壳、复进等动作的外部承载。模型表现的是外壳主体，侧面密集防滑纹用于手动上膛或故障排除时增加摩擦力，纹路深度、间距和倒角需要兼顾握持触感与加工可行性。若面向3D打印验证，防滑纹不宜做成过薄的独立尖齿，否则成型后容易崩边；若用于CNC加工演示，则要考虑刀具半径对窄槽根部的影响，避免出现无法加工的尖锐内角。顶部和侧面的开窗不仅是造型特征，也与减重、观察内部状态、抛壳路径和零件避让有关，窗口边缘的台阶、斜面和壁厚变化都应保持连续，避免应力在往复冲击中集中。

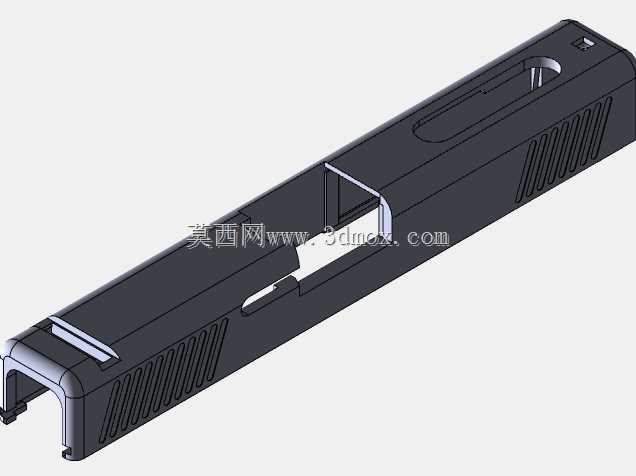

　　设计思路上，先以全长、宽度、高度和前端孔中心为基准建立主骨架，再按滑套内腔包覆底把导轨的关系确定侧壁位置。外轮廓不能脱离装配边界单独追求棱角效果，底部开口宽度、内侧导向面间距、前端环体高度和尾部端面位置都决定了它能否与下部组件形成稳定配合。中段大开口需要兼顾抛壳轨迹和枪机外露区域，开口后剩余的顶部桥接部分应保持足够截面，侧向边缘则通过圆角过渡减少突变。纵向长槽可作为视觉识别和结构减重特征，但其底面与侧壁交接处应设置合理半径，使打印件或机加工件在受力时不易产生裂纹。

　　外形尺寸方面，作品呈现的是紧凑型半自动手枪滑套比例，长度明显大于宽度和高度，截面呈近似U形槽体。前端面到抛壳窗前缘的距离、抛壳窗长度、尾部操作段长度共同决定视觉重心；枪口孔轴线应与内腔运动轴线重合，偏心会直接造成装配观感和运动路径错误。安装边界主要集中在底部开口、内侧导轨面、前端环孔和尾部限位端面，建模时这些区域应优先保证几何一致性，外部刻字、开孔和防滑纹则属于后续细节。对于结构学习者，该模型适合用来分析薄壁长槽件的刚度分布、往复件外形约束、开窗后的材料保留以及战术外观件的人机交互设计；对于3D打印制作者，则可据此拆分摆放方向、支撑位置和后处理工序，尤其在悬垂窗口、深槽纹理和圆孔区域需要平衡成型精度与表面质量。
