多层隔震抗震建筑框架结构设计方案

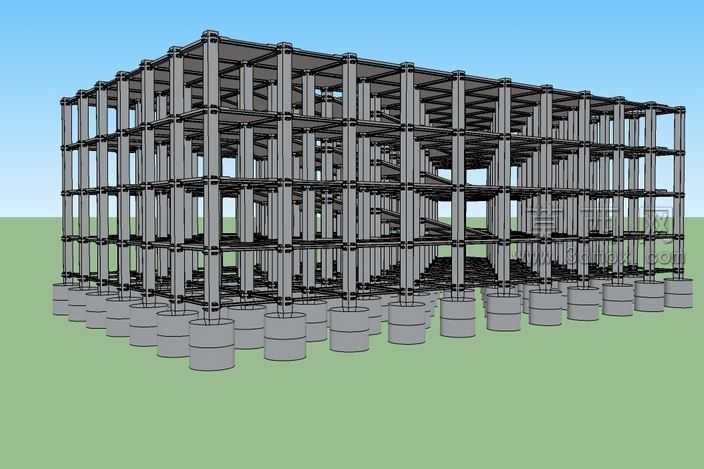

本作品为多层公共建筑的整体框架结构三维建模成果，建模过程严格遵循建筑结构设计规范，完整还原了从基础到顶层的全套受力体系。模型采用分层构建的逻辑，首先完成底部独立混凝土基础的建模，每个圆柱形基础墩的尺寸、排布间距均按照15米防洪标高的设计要求设定，基础顶部预留与上部钢柱连接的预埋件结构，清晰展示了基础与上部结构的传力路径。上部主体框架采用钢混组合结构建模，竖向钢柱按照规整的柱网排布，横向钢梁与柱节点的连接构造做了精细化还原，能够直观看到梁柱刚接节点的加劲肋、螺栓连接细节，模型中对不同楼层的功能分区做了结构层面的区分：一二层预留了水暖管线、电器配电的布设空间，三四层按照常规公共交通与建筑使用空间做了框架分隔，顶层区域预留了LED照明系统的安装点位。模型重点还原了建筑的隔震抗震设计细节，在基础与上部框架之间设置了球铰隔震层，同时在框架关键节点处布置了调谐质量阻尼器，通过结构构造的可视化呈现，清晰展示了隔震层阻断地震波传导、阻尼器耗散地震能量的工作原理。建模过程中对不同构件赋予了差异化材质：混凝土基础采用哑光灰色混凝土材质，钢柱钢梁采用深灰色金属材质并做了细微的锈蚀质感处理，隔震支座采用亮色橡胶与钢材组合材质，方便快速区分不同结构构件。整体模型采用线框加实体结合的显示方式，既能够清晰展示内部的框架排布逻辑，也能直观呈现整体建筑的尺度比例，所有构件的尺寸参数均按照荷载规范取值，螺栓、螺母等连接构件的强度等级按照8.8级标准设定，活荷载取值符合储备金50%的冗余设计要求，完整呈现了可抵御自然灾害的重建建筑结构设计方案，可用于建筑结构教学、抗震设计方案演示等场景。
