透明结构展示工业功率继电器三维设计

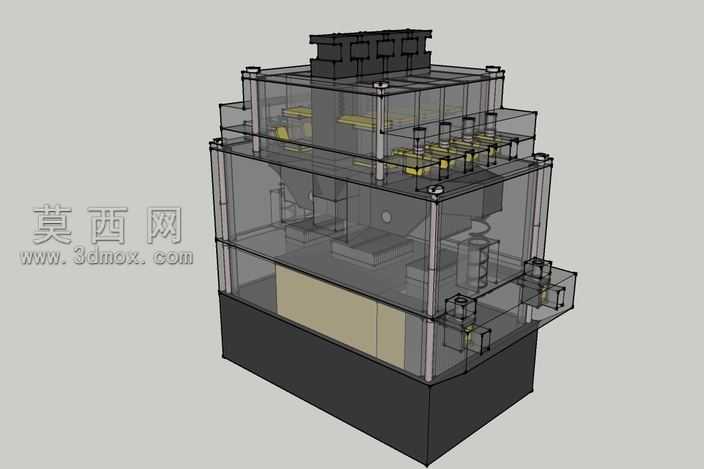

本功率继电器三维模型采用半透明外壳的设计方案完成建模，在三维建模过程中，首先对继电器的整体外形轮廓进行精准定位，按照实际工业产品的尺寸比例搭建底座、中层腔体、顶部接线端三个核心层级的基础框架。模型的外壳部分使用半透明哑光塑料材质，通过调整材质的透明度与折射参数，既保留了外壳的实体轮廓感，又能够清晰展现内部的组件布局，无需拆分模型即可直观观察内部结构。内部结构建模还原了功率继电器的核心组成，包括电磁线圈组件、衔铁移动结构、触点接线端子等关键部件，不同功能的部件使用差异化的材质进行区分：电磁线圈部分使用黄色绝缘材质表现绕组结构，金属导电部件使用亮面金属材质体现导电属性，底座部分使用深色哑光工程塑料材质，还原工业产品的实际材质质感。在结构设计的还原上，模型重点呈现了继电器的动作逻辑相关结构，对衔铁的活动行程空间、触点的对应位置、线圈的固定结构都做了精细化的建模处理，同时针对原设计中存在的移动部分未穿过塑料纱管、绕组存在内部短路风险的问题，在模型结构上做了对应的标注性呈现，方便后续设计优化时快速定位问题点。渲染阶段采用均匀的中性打光方案，避免强反光遮挡内部结构细节，同时通过浅灰色背景突出模型本身的结构层次，让整个模型既具备工业产品的严谨质感，又能清晰展现内部的构造逻辑，可用于电气元件的结构教学、产品设计优化参考以及工业配件的数字化展示场景，完整还原了功率继电器从外部安装结构到内部动作组件的全部细节，为相关的电气设计、产品迭代提供直观的三维参考依据。
