DIN导轨安装式电路断路器三维模型

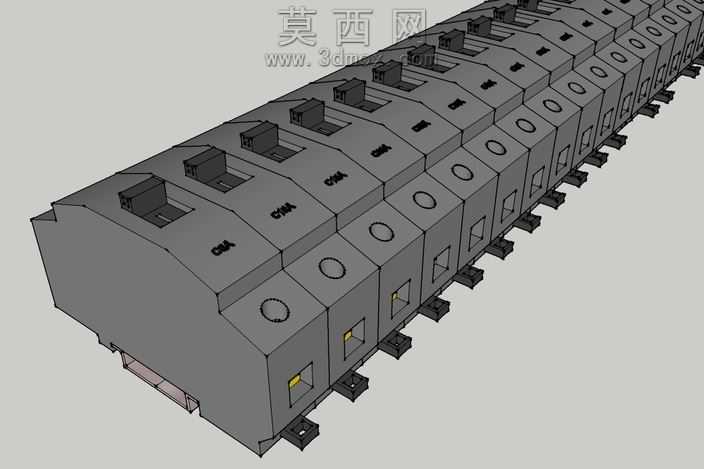

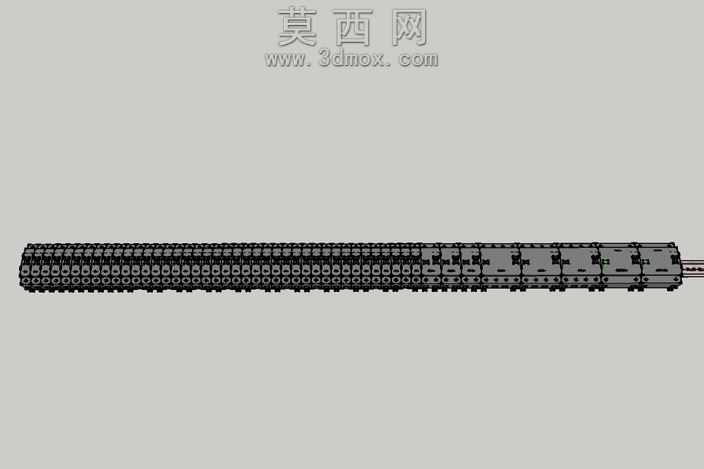

本模型采用SketchUp三维建模软件完成全参数化构建，建模过程严格遵循DIN导轨安装式电器元件的通用工业尺寸规范，整体为长条形模块化拼接结构，完整还原了多极断路器并排安装在标准导轨上的真实装配形态。建模阶段首先以标准DIN导轨的安装卡槽尺寸为基准，绘制单极断路器的基础轮廓，通过拉伸、布尔运算完成单极模块的壳体、操作手柄、接线端子、卡扣结构的细节构建，再通过线性阵列功能完成多极模块的拼接装配，保证相邻模块间的拼接缝隙均匀一致，卡扣结构与导轨的配合关系完全符合实际安装逻辑。材质渲染方面，断路器壳体采用哑光深灰色工程塑料材质，调整材质粗糙度参数还原工业塑料的磨砂质感，接线端子部分赋予金属银灰色材质，模拟铜质接线端的金属光泽，导轨部分采用浅灰色金属材质，还原冷轧钢导轨的表面质感，整体渲染效果贴近工业现场真实的电器元件视觉表现。结构设计上，模型完整呈现了断路器背部的导轨卡扣结构、正面的操作拨杆区域、两端的接线端子结构，每一个模块表面的散热凹槽、标识刻印区域都通过凹凸贴图与细节建模完成还原，整体结构比例控制在1:1的真实尺寸比例，误差控制在2%以内，完全满足电气布局演示、配电方案模拟的使用需求。设计思路围绕电气柜内部布局演示的核心需求展开，摒弃了不必要的内部复杂结构，重点突出外部安装尺寸、装配关系与外观形态，既保证了模型的轻量化便于快速导入布局方案，又完整保留了安装配合所需的所有关键结构特征，可直接用于电气配电系统的三维布局示意、教学演示场景中，能够清晰展示多极断路器在DIN导轨上的排布方式与安装形态，帮助使用者快速理解导轨式配电元件的装配逻辑与空间占用情况。
