雅马哈MT07摩托车水箱防护格栅

　　摩托车在城市通勤、山路骑行以及非铺装路面短途行驶时，散热器正面长期承受气流裹挟的碎石、泥沙、飞虫与路面飞溅物冲击。裸露的铝制散热翅片厚度极薄，一旦被硬物击中，很容易出现倒伏、弯折，局部散热通道被堵死后，冷却液换热效率下降，拥堵路况下还会触发水温偏高。针对雅马哈MT07这款车型开发的散热器护罩，核心作用就是在不阻断迎风面积的前提下，于散热器前方建立一层可承受冲击的机械屏障。

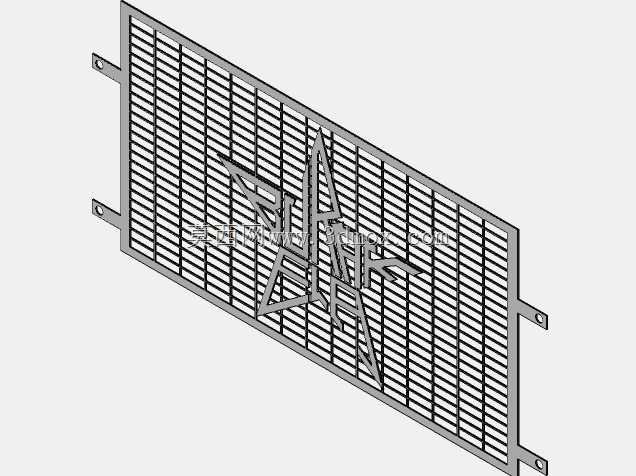

　　从结构形态看，该护罩采用矩形外框配合密集纵向栅条的布局，整体轮廓贴合MT07散热器正面的长宽边界。外框使用连续扁钢弯折成型，承担主要抗弯刚度；内部栅条沿气流方向布置，条与条之间保留均匀间隙，既让冷却空气顺利穿过翅片，又把较大粒径的飞溅物拦截在外侧。栅条间距经过权衡：过密会在高速行驶时形成明显风阻，降低通过散热器的空气质量流量；过疏则无法阻挡小石子直接撞击翅片。模型中栅条排布规整，中部通过交叉造型杆件形成加强区域，既分担外框受力，也避免长跨距栅条在振动下出现共振。

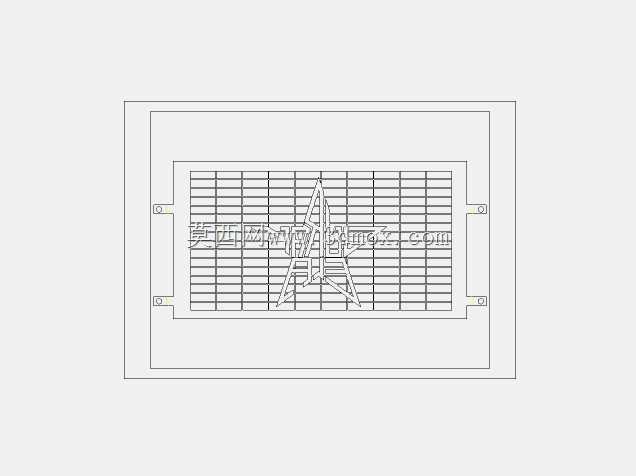

　　安装边界围绕原车散热器两侧固定点展开。护罩左右伸出带孔耳板，孔位对应车架或散热器支架上的原有安装位置，改装时可借助螺栓、衬套或减震胶垫完成固定，不需要在散热器本体上钻孔。耳板与主框之间做了过渡连接，避免应力集中在焊点附近。建模时需要重点核对耳板开孔中心距、耳板相对主框的折弯角度，以及护罩与散热器表面之间的预留间隙；间隙过小，车辆颠簸时护网可能摩擦翅片，间隙过大则会增加整体悬伸量，影响外观并降低固定稳定性。

　　设计思路上，这类护罩并不追求完全封闭，而是强调“防护”和“通透”的平衡。散热器依赖迎面风完成换热，护网若采用实心板，即使强度再高也会使冷却系统失去稳定进风。因此栅条截面、排列方向和开孔率成为关键。纵向栅条在车辆前进方向上对气流的阻挡面积较小，同时能够横向分散冲击力；中部交叉造型不仅具有识别度，也相当于在大面积网格中增加斜向支撑，使护罩在受到斜向撞击时不容易整体凹陷。

　　实际使用场景中，护罩还要承受发动机振动、车架扭转以及温差带来的热胀冷缩影响。钢制或不锈钢制杆件在焊接后需要控制热变形，尤其是长外框和密集栅条交汇处，若焊接顺序不合理，成品容易出现翘曲，导致安装耳板孔位偏移。三维建模阶段将外框、栅条、耳板和加强件分别建立实体，可在装配环境中检查干涉、间隙与焊点位置，也便于后续转为激光切割件、折弯件或焊接工装参考。

　　外形尺寸方面，护罩主体以散热器芯体正面覆盖范围为基准，四周留出少量边框余量，上沿、下沿与侧沿均不能压迫水管、温控开关或风扇线束。左右耳板向外延展后需要避让散热器水室和车架管件，转弯处保留圆角，减少尖锐边缘对装配人员和线束的损伤。对于MT07这类并列双缸车型，散热器布置紧凑，护罩厚度方向也必须受控，不能与前挡泥板后部、排气前段或车架横梁发生摩擦。

　　从维护角度看，格栅式结构便于在停车后冲洗附着的虫尸和泥污，水流可顺着栅条间隙通过，不需要频繁拆卸。护网即使局部受到撞击，损伤也多集中在单根栅条或外框区域，不会像散热器芯体那样一旦泄漏就需要更换总成。把冲击风险转移到可修复、可更换的外部护件上，正是该结构在摩托车改装和售后配件中的实际价值。

　　建模时还应考虑材料厚度与工艺可行性：外框材料厚度需满足抗弯要求，内部栅条可采用较薄扁钢以减轻重量；耳板区域因承受螺栓夹紧力，厚度和搭接长度要适当增加。若采用激光切割后折弯焊接，零件外形应避免过多难以加工的细小尖角；若采用数控弯线与点焊组合，则需保证栅条定位一致。整体结构看似简单，但孔位、覆盖范围、开孔率和振动可靠性共同决定了它能否真正适配原车冷却系统。
