雅马哈摩托车放油密封防撞垫圈结构

　　该环形密封垫圈主要面向雅马哈Tracer700车型的机油更换维护场景，在发动机油底壳放油螺塞拆装、机油滤清器更换作业中承担端面静密封与限位缓冲作用，属于摩托车润滑系统配套的小尺寸紧固件辅件。现场维保作业里，每次拆解放油螺塞后，旧垫圈会因螺塞拧紧时的挤压产生永久塑性变形，密封面压痕无法完全回弹，重复使用极易出现结合面渗油、机油沿螺纹缝隙缓慢渗漏的问题，因此该垫圈被设计为单次更换的消耗型密封件，装配时随放油螺塞同步替换。

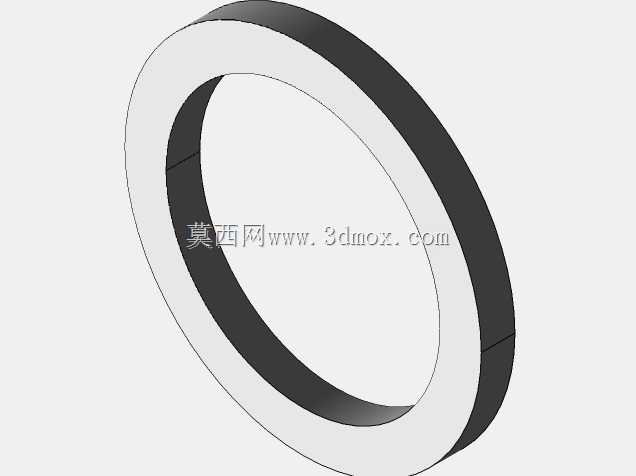

　　从结构形态来看，零件为等截面扁平环形铜质垫片，内外圆同轴度公差控制在常规密封件要求范围内，轴向厚度均匀，两个端面均为平整密封面，无额外凸筋、倒角或异形定位结构。建模过程中优先以回转体逻辑搭建基础轮廓：先绘制垫圈的轴向半截面草图，标注内孔直径、外圆直径与厚度三个核心尺寸，通过旋转特征生成基础环体，再对内外圆棱边添加极小的工艺倒角，避免锐边在装配时刮伤油底壳结合面或螺塞贴合端面。铜材的选用兼顾了塑性变形能力与耐机油腐蚀特性，拧紧螺塞时，垫圈受压后会填充油底壳结合面与螺塞端面之间的微观不平度，形成连续密封带，同时铜质质地较软，不会在拧紧过程中损伤铝合金油底壳的密封基面。

　　安装边界方面，该垫圈适配M12规格的放油螺塞，内孔尺寸略大于螺塞螺纹大径，可顺畅套入螺塞螺杆，外圆尺寸则小于油底壳放油座的贴合面外径，保证拧紧后整个垫圈完全被压合在两个结合面之间，不会出现局部悬空、外边缘超出贴合区域的情况。装配时需先将垫圈套在螺塞螺杆上，贴紧螺塞的密封端面，再将螺塞旋入油底壳螺纹孔，按照车型维修手册规定的扭矩拧紧，扭矩过大则会导致垫圈过度挤压、厚度减薄超出弹性补偿范围，甚至造成油底壳螺纹滑牙；扭矩过小则密封比压不足，机油压力作用下会出现渗漏。

　　在整车润滑系统的配套逻辑中，该垫圈同时可作为防撞限位垫使用，在螺塞拧紧到位后，填充螺塞与油底壳壳体之间的轴向间隙，避免车辆行驶振动过程中螺塞出现微量轴向窜动，也能在底部发生轻微剐蹭时，缓冲螺塞受到的直接冲击，降低螺塞磕碰变形、油底壳放油座开裂的风险。三维建模阶段需重点保证环形端面的平面度，若模型端面存在翘曲或厚度不均，后续生成工程图时标注的形位公差会失去参考意义，也无法指导冲压工序的模具设计。实际冲压生产中，该零件多采用薄铜板材经落料工艺一次成型，模具冲裁间隙需匹配铜材厚度，保证冲切面平整无毛刺，后续仅需简单去毛刺处理即可完成成品，无需额外机加工。对于摩托车售后维保市场而言，这类小密封件的建模标准化程度直接影响替换件的适配性，建模时严格对照原厂放油螺塞与油底壳结合面的尺寸链，确保内孔、外圆、厚度三个参数与原厂件完全一致，避免出现装配后密封失效的问题。
