带波纹补偿段的金属90度弯管接头

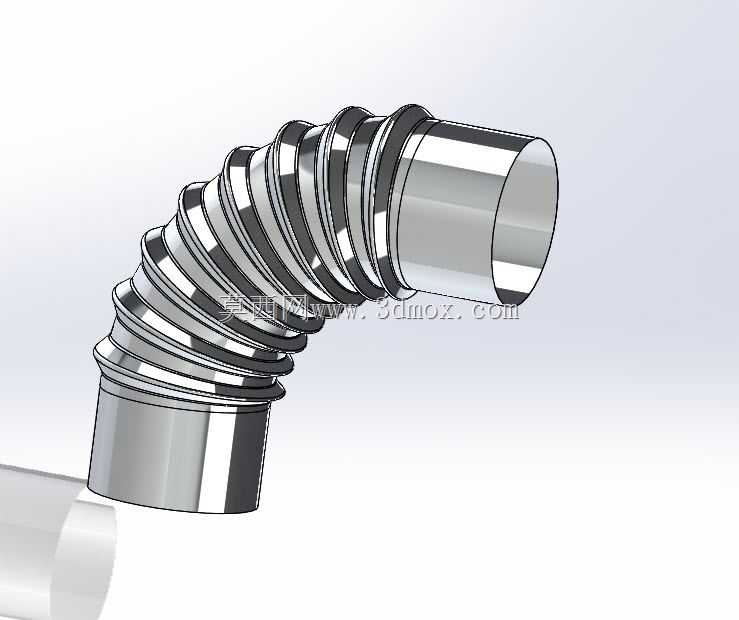

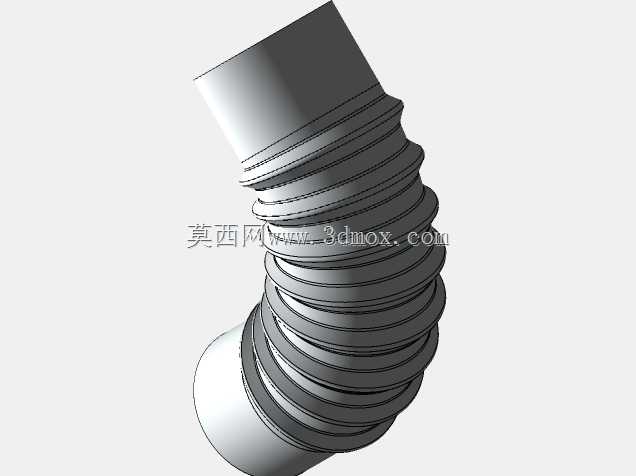

　　这款90度弯管接头在常规刚性弯头的基础上，在弯曲弧段连续布置多圈环形波纹褶皱，两端保留等径直圆柱插接段，整体采用薄壁金属板材成型思路构建，兼顾管路转向连接与小幅度位移补偿的双重作用。

　　从现场管路布置的实际需求来看，纯刚性90度弯头在对接两端硬管时，对安装同轴度、管口间距的公差容忍度极低：车间现场焊接或装配时，若两端预埋管口存在几毫米的轴向偏差、轻微角度偏斜，强行对接会在焊缝、管壁内部产生持续装配内应力，设备运行后伴随管路内介质压力波动、设备自身振动传递，应力集中位置很容易出现疲劳开裂。这款带波纹段的弯头，弯曲区域的环形褶皱具备可控的轴向伸缩与小角度偏转能力，装配时可以通过波纹段的微量形变吸收安装公差，不需要额外加装独立补偿器，在空间紧凑的小型管路布局里能省去额外配件的安装空间。

　　结构设计上，两端的直圆柱段采用统一外径，表面光滑无凸起，适配标准卡箍、快插接头或者套焊连接工艺：直段长度预留了足够的插接深度，装配时管道插入后，配合密封件或者环缝焊接即可完成固定，直段与波纹段的过渡位置做了平滑锥面衔接，避免截面突变造成介质流动死区。中间弯曲段的每一圈波纹都采用等距等截面的圆弧褶皱造型，褶皱的凸起高度、圆角半径经过匹配：既保证每一圈波纹都能均匀分担形变位移，不会出现某一处褶皱过度弯折导致壁厚减薄超限，也不会因为波纹过深造成管路通流面积大幅缩窄，输送流体时的压损控制在合理范围。

　　建模过程中需要重点把控几个工程细节：首先是弯曲段的中心轨迹为标准90度圆弧，所有环形波纹的截面轮廓沿该圆弧路径均匀阵列，保证弯曲内侧与外侧的波纹褶皱间距随弧长自然适配，不会出现内侧褶皱挤压堆叠、外侧褶皱拉伸过开的形态错误；其次是薄壁件的壁厚全程保持均匀，波纹折弯位置的圆角不能过小，否则实际钣金滚压或者液压成型时，圆角处会出现应力发白、壁厚拉裂的缺陷，建模时预留的成型圆角需要匹配常用金属薄板的最小折弯半径要求；两端直段的同轴度随90度弯转自然形成垂直布局，两个管口的端面都做了平切处理，端面与自身管路轴线严格垂直，保证对接时密封面可以完全贴合。

　　安装边界方面，这款弯头的占用空间以弯曲中心圆弧的半径为核心：布置管路时需要在转角位置预留出对应弯曲半径的扇形空间，波纹段的最大外轮廓直径比两端直段大出波纹凸起的双侧高度，周边布线、架设其他管路时需要避开这个外轮廓范围，防止运行过程中波纹段形变时和相邻部件发生磕碰。两端直段的插接长度需要在选型时匹配对应管路的连接规范，若采用卡箍连接，直段表面不需要加工额外沟槽，依靠卡箍的抱紧力即可固定；若采用焊接连接，直段外径和对接管道的内径/外径匹配，预留标准焊接坡口间隙。

　　这类波纹弯头常应用在有轻微振动的设备管路接驳处，比如风机进出口管路、小型动力设备的冷却水管路、通风除尘系统的转角管道，既可以完成90度转向，又能缓冲设备运行传递的振动，避免振动直接顺着刚性管路传递到墙体或者其他设备上，同时波纹结构在管路受热产生少量热胀冷缩位移时，也能通过自身形变吸收长度变化，降低管路热应力。建模时整体为连续薄壁壳体结构，没有额外拼接焊缝，成型后可以通过表面抛光处理获得光亮金属外观，对应渲染效果里的亮面金属质感，也方便管路内部清洁，满足有卫生要求的流体输送场景使用。
