乘用车铝合金轮毂带橡胶轮胎总成

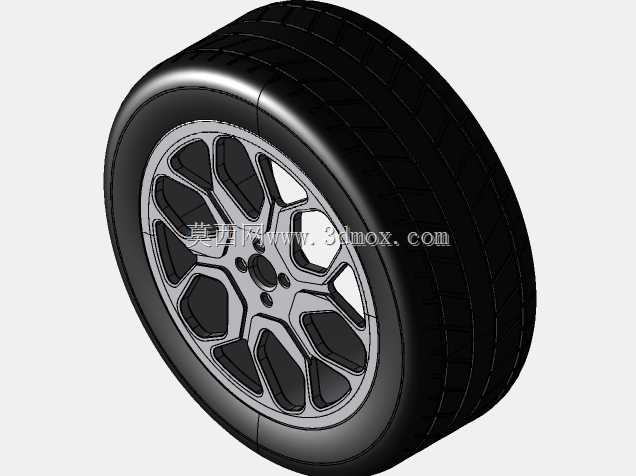

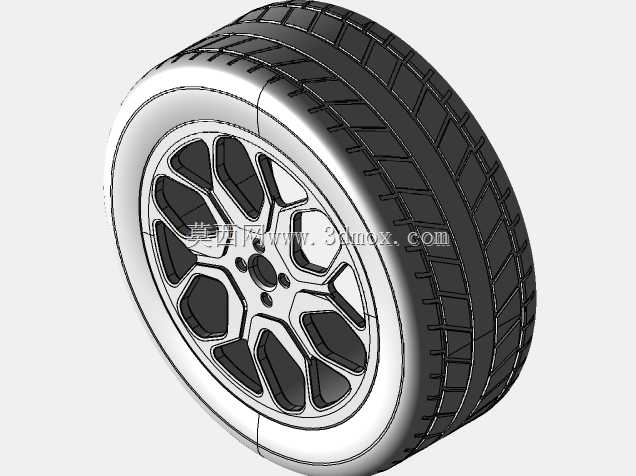

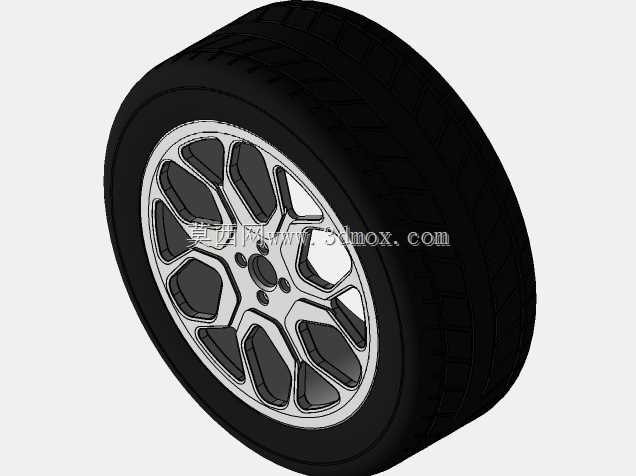

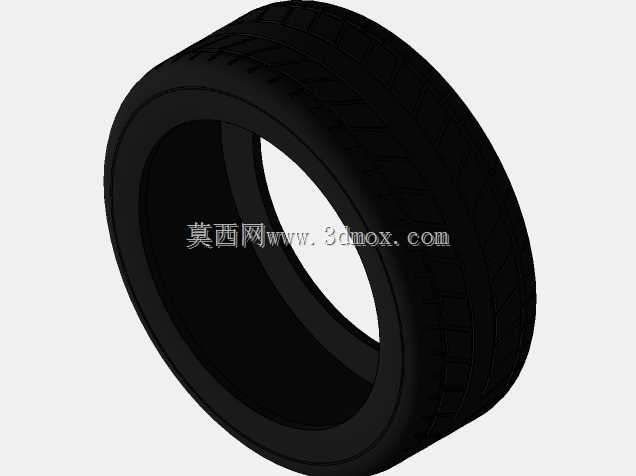

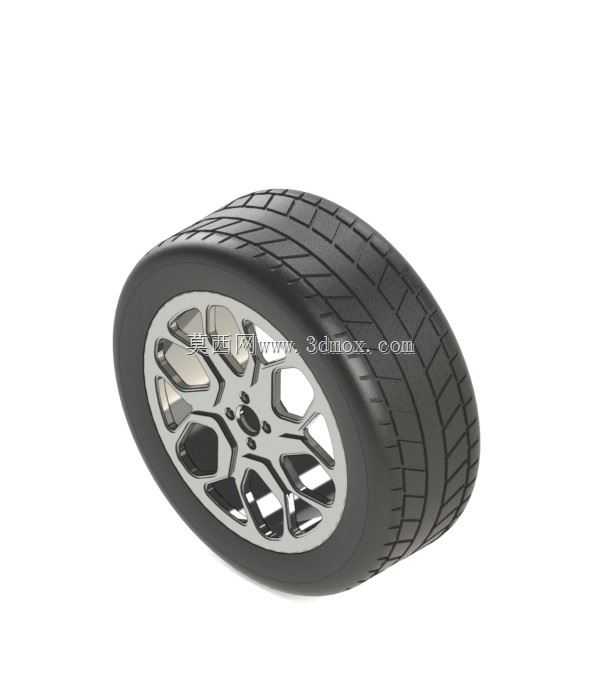

　　在整车底盘行走系统的开发流程里，车轮总成是承接车身载荷、传递驱动与制动力矩、同时兼顾路面冲击缓冲的核心部件，这套数模把橡胶轮胎和多辐条铝合金轮毂作为完整装配体呈现，结构细节覆盖了胎面花纹、轮辐镂空造型、中心安装孔与周向螺栓孔，可直接用于底盘布置校核、行走机构运动仿真以及外观造型评审。从实际装车场景来看，这类车轮广泛适配普通乘用轿车、城市SUV以及小型电动代步车，在整车总装环节，车轮通过中心孔定位套在转向节轮毂轴上，再由五颗螺栓穿过轮盘安装孔锁紧，把悬架传递过来的垂直载荷、加速时的扭矩、制动时的反力矩以及过弯时的侧向力全部传导到接地胎面。轮胎部分的设计首先要满足接地性能需求，胎面布置了连续的周向主排水沟，搭配横向交错的花纹块，

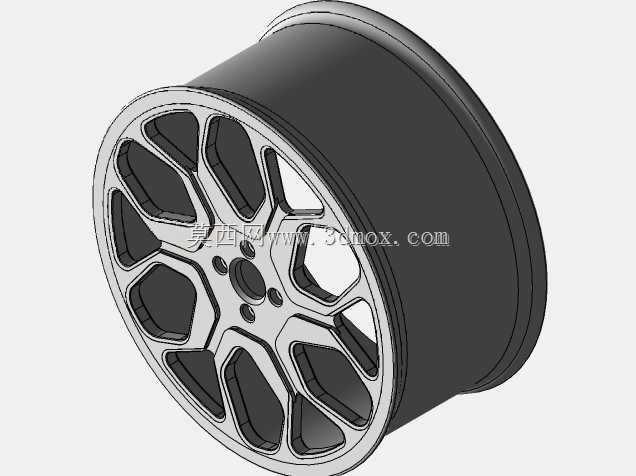

　　在干燥铺装路面上，大块花纹可以提供足够的接地面积，保证驱动和制动时的抓附力；在湿滑路面，沟槽可以快速把胎面与路面之间的积水排出，避免水滑现象。胎体的弧形轮廓按照标准乘用车轮胎的断面曲率搭建，胎侧厚度小于胎面，既可以在经过颠簸路面时通过胎侧的适度变形吸收小幅振动，又能保留足够的刚性支撑整车重量，不会在转向时出现过度形变导致操控滞后。轮毂部分采用铸造铝合金常用的多辐条布局，数模里的轮辐做了异形镂空设计，并非简单的直条结构：每根辐条从中心轮盘位置向外延伸到轮辋边缘，截面做了变厚度处理，靠近中心安装区的位置受力最集中，辐条截面更厚、金属填充量更大，往轮辋方向逐渐收窄，同时在辐条之间开出大尺寸镂空窗口。

　　这种设计思路一方面是在满足弯曲疲劳和径向冲击强度的前提下尽可能削减非受力区域的材料，降低轮辋整体重量，减少簧下质量，提升悬架响应速度；另一方面镂空结构可以为刹车盘提供通风通道，车辆持续制动时刹车片摩擦产生的热量可以顺着轮辐空隙快速散出，避免热衰减。轮辋的内侧轮廓预留了轮胎胎圈的安装卡位，胎圈是轮胎内部的钢丝加强结构，装配时胎圈卡在轮辋的凸缘内侧，充气后胎压会把胎圈紧紧压在轮辋密封面上，保证转动过程中轮胎不会脱圈、也不会出现气压泄漏。中心安装面做了平整的贴合基准面，螺栓孔周围局部加厚，避免锁紧螺栓时局部应力过大导致压溃变形。做整车布置校核时，工程师可以直接用这套数模检查车轮在跳动行程里的边界：当悬架压缩到极限行程、方向盘打满转角时，

　　轮胎外侧与翼子板内板、内侧与悬架摆臂、减震器筒身、刹车卡钳之间都要保留足够的安全间隙，不能出现运动干涉；同时轮辐背面的空腔要完整容纳刹车卡钳的轮廓，不能在车轮转动时刮蹭卡钳。数模的装配关系完全还原实际装车状态，轮胎与轮辋同轴配合，接地平面、轮心偏移距、螺栓分布圆这些关键安装边界都按照常规乘用车车轮的参数比例搭建，结构工程师可以在此基础上调整辐条造型、更改轮胎断面宽度、适配不同的螺栓孔分布距，衍生出不同配置等级的车轮方案，也可以把模型导入运动仿真环境，模拟车辆过坑、侧倾、急加速等工况下的车轮受力姿态，为后续的结构强度有限元分析提供准确的几何基础。
