汽车挡风玻璃雨刮联动驱动总成结构

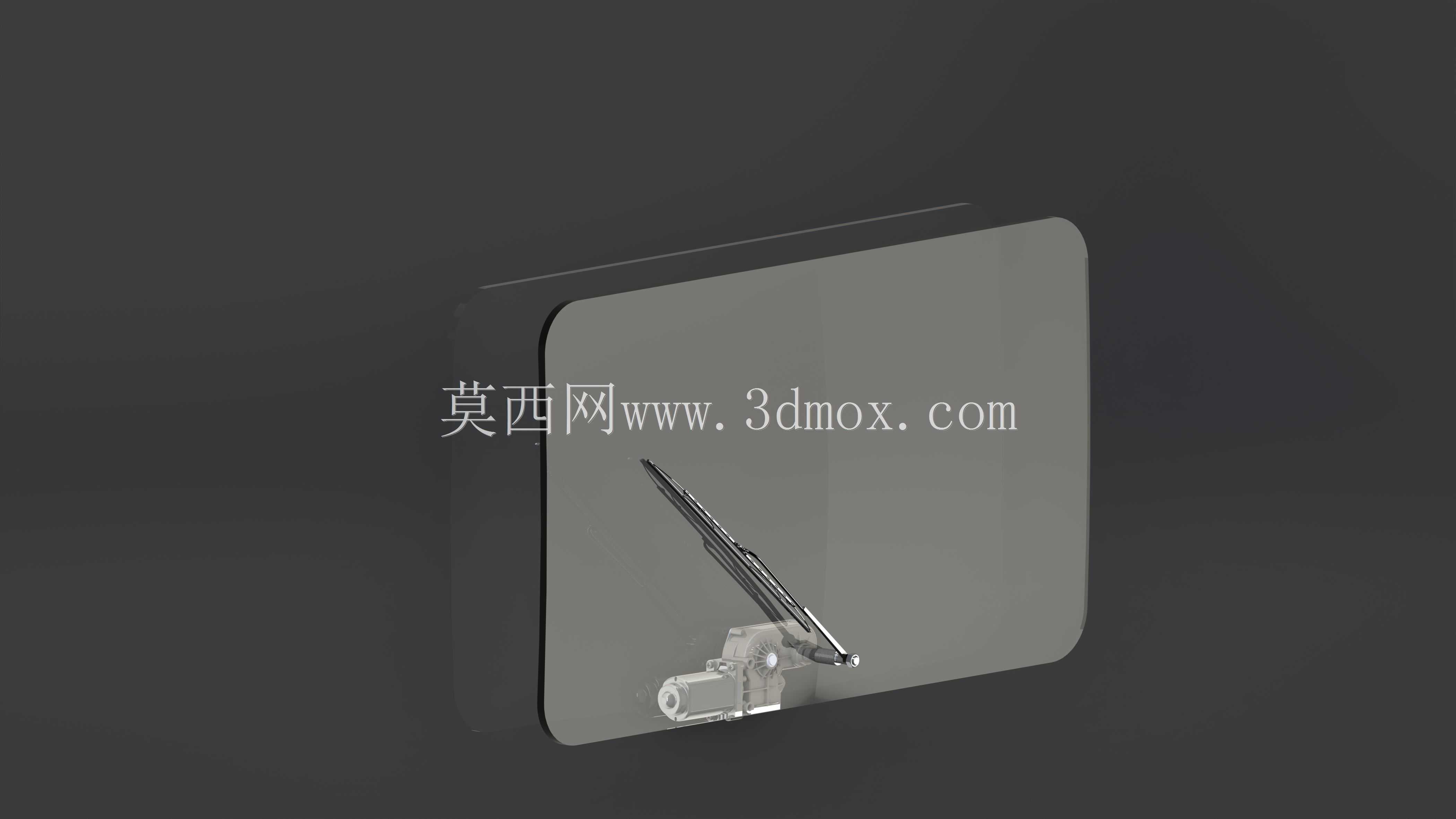

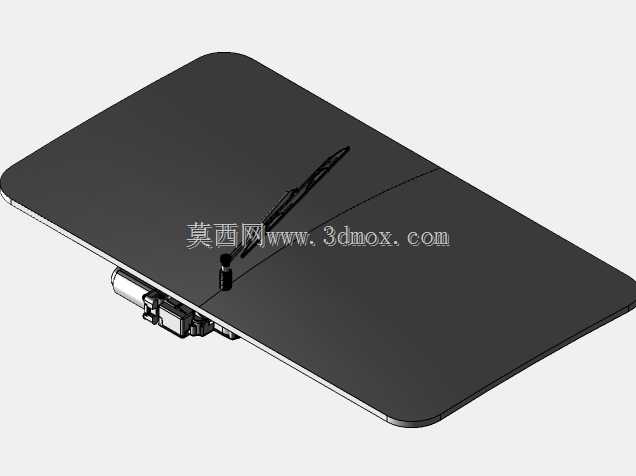

　　这套三维结构完整呈现了乘用车辆前挡风玻璃雨刮系统的核心组成，包含直流驱动电机、蜗轮蜗杆减速箱体、四连杆传动臂、刮水摆臂与橡胶刮片等全部关键部件，可直接用于整车电气附件开发、雨刮系统选型匹配以及机械原理教学演示场景。在整车装配体系中，雨刮总成属于车身附件系统的安全件范畴，工作时需要在暴雨、扬尘、低温结冰等复杂工况下维持稳定的往复摆动，将挡风玻璃外表面的雨水、灰尘、泥浆与融雪残留均匀刮除，保证驾驶员前方视野清晰，其运行可靠性直接关联雨雪天气下的行车安全。

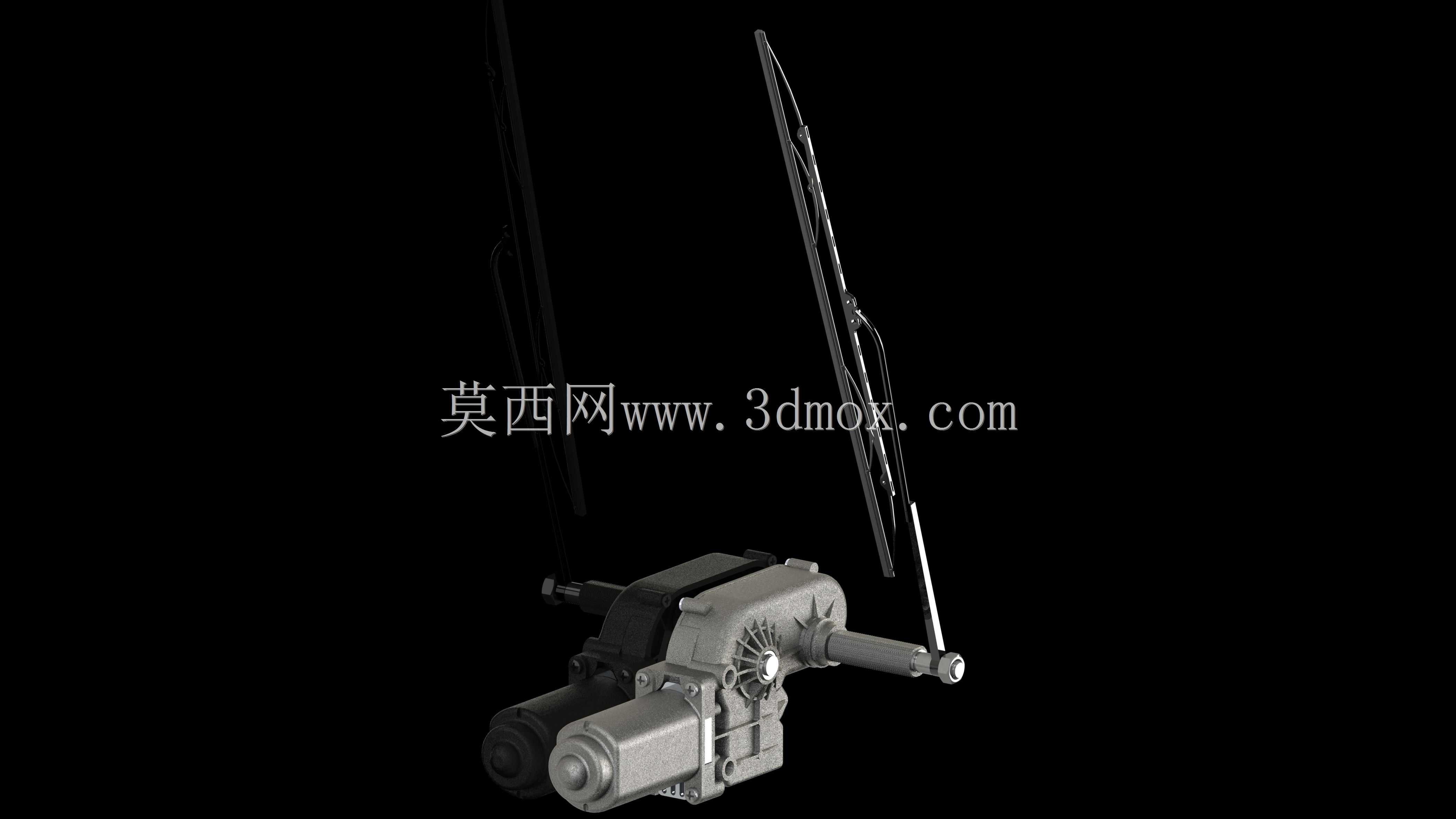

　　从结构设计逻辑拆解，整套机构的动力源为永磁直流电机，电机输出轴内置蜗杆，与减速箱内的蜗轮啮合实现一级大速比减速，将电机每分钟数千转的高转速低扭矩输出，转化为输出轴每分钟数十转的低转速大扭矩动力，匹配雨刮刮臂摆动所需的负载特性。减速箱输出端连接曲柄销，曲柄销嵌入四连杆机构的主动摇臂滑槽内，将电机的连续旋转运动转化为两根从动摇臂的定轴往复摆动，两根摇臂末端分别安装左右雨刮刮臂，刮臂末端压紧橡胶刮片贴合玻璃曲面，按照设定的摆角范围同步扫过挡风玻璃的主视野区域。

　　建模过程中严格还原了各部件的装配约束关系：电机壳体与减速箱体采用螺栓刚性连接，箱体底部预留三个带减震橡胶衬套的安装支脚，对应车身前围钣金上的三个安装定位孔，实车装配时支脚衬套可吸收电机运行产生的高频振动，避免振动传递到车身钣金引发座舱内异响。连杆铰接位置全部采用销轴加耐磨衬套的结构，衬套选用自润滑POM材质，长期往复摆动无需额外加注润滑脂，适配车辆全生命周期的免维护使用需求。刮臂部分采用冲压钢板弯折成型，内部内置拉伸弹簧，弹簧提供恒定下压力，让刮片胶条始终以8-12N的线压力贴合玻璃曲面，压力过小会导致高速刮水时胶条跳动产生水痕，压力过大则会加剧胶条磨损、提升电机负载。

　　安装边界方面，整套驱动总成布置在前围通风盖板下方的积水舱内，箱体轮廓避让了制动总泵、空调进风口与线束走向，输出摇臂的摆动行程经过运动校核，全摆角范围内连杆与周边钣金、管路的最小安全间隙大于12mm，车辆正面轻微碰撞时连杆不会发生弯折卡滞。刮臂的摆角覆盖范围经过视野校核，驾驶员侧刮片扫过区域覆盖A柱到车辆中心线95%以上的法定视野区，副驾驶侧刮片摆动终点距离风窗下边缘留有均匀余量，不会出现刮臂冲出玻璃边界磕碰车身漆面的问题。

　　功能特性上，机构预留了电机复位信号触点，当驾驶员关闭雨刮开关时，电机不会立即停转，而是持续运转到刮臂停放在风窗最下沿的初始位置后再切断电源，避免刮片随意停在玻璃中部遮挡视野。蜗轮蜗杆传动具备反向自锁特性，外力手动掰动刮臂时不会反向驱动电机，可防止车辆停放时被外力强行掰弯连杆导致传动齿形损坏。刮片胶条采用唇边结构设计，往复摆动时两个方向的唇边都能均匀贴紧玻璃，正向刮水和反向回程都不会出现水膜残留，适配不同车速下的降雨工况，高速行驶时气流会在刮臂表面产生额外下压力，避免高速下风阻把刮臂抬离玻璃出现刮水盲区。
