乘用车辆齿轮齿条转向传动总成

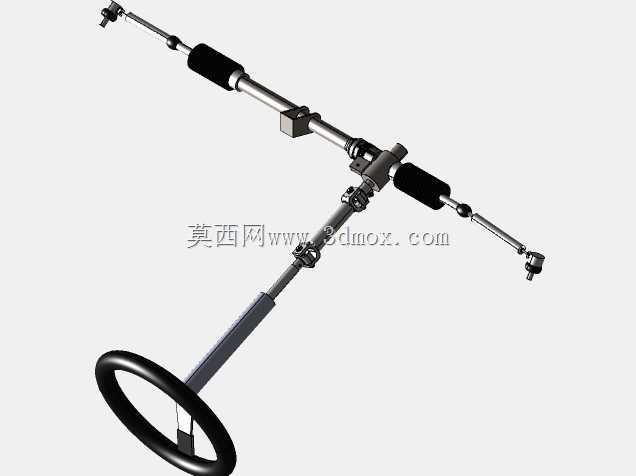

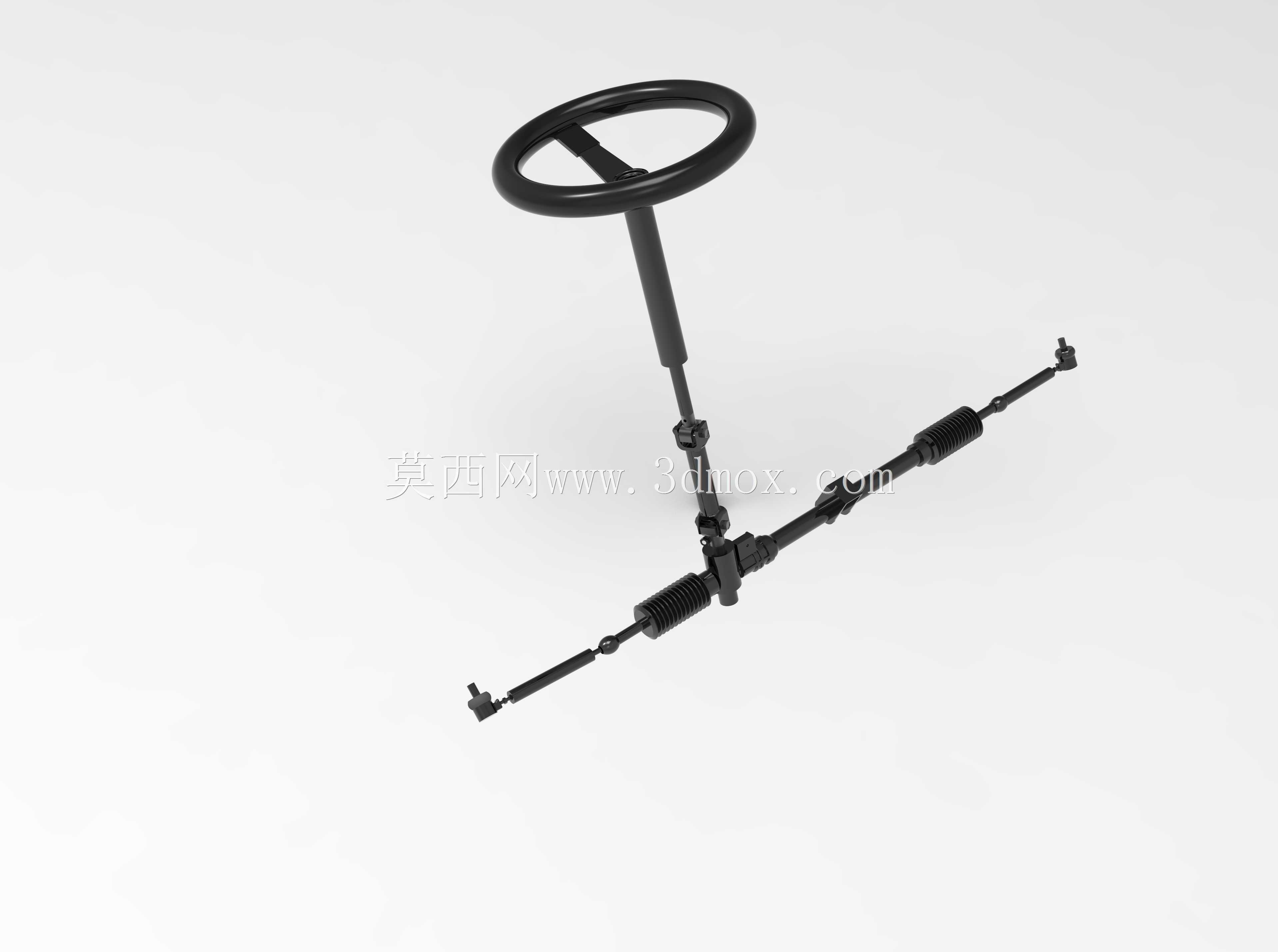

　　这套转向传动总成面向前置前驱乘用车辆的底盘布置场景，覆盖从驾驶员方向盘输入端到两侧转向轮拉杆输出端的完整力传递链路，可用于整车底盘总装校核、转向运动干涉检查、维修拆装演示以及底盘零部件结构教学。整套总成由方向盘、转向管柱、中间万向联轴节、齿轮齿条转向机、左右横拉杆、转向节球头以及配套防尘护套组成，各部件按照实车装配关系完成空间定位，能够直观呈现转向力矩从方向盘输入后，经管柱变向传递至转向机小齿轮，再驱动齿条横向平移，最终拉动两侧横拉杆带动车轮偏转的完整工作过程。

　　在实际整车布置中，转向系统需要同时兼顾驾驶员操作人机位置、机舱内部件避让以及悬架跳动时的运动协调。方向盘采用三辐环形结构，轮缘直径按照常规乘用车握持范围设定，中心轮毂预留安全气囊安装面，背部与转向管柱上端通过花键配合锁紧。转向管柱并非简单直杆，而是带有一定倾斜角度的分段轴系，外部设置防护护套，内部传动轴可通过中间万向节补偿方向盘安装点与转向机输入轴之间的空间夹角。这种布置能够在碰撞工况下提供轴向溃缩余量，同时避开仪表板横梁、制动踏板支架和空调风道等周边部件。

　　转向机本体采用齿轮齿条式结构，壳体沿车辆横向布置，输入端通过小齿轮与齿条啮合。齿条两端分别连接内拉杆，外拉杆通过球头销与转向节相连。球头结构允许拉杆在车轮上下跳动和转向摆动时产生空间角度变化，避免运动卡滞。齿条外侧设置波纹防尘套，可阻挡泥水、沙尘进入啮合副，保护润滑脂不流失。建模时对拉杆螺纹调节段、锁紧螺母、球头锥面和开口销孔均做了表达，便于前束调整流程的模拟与装配公差分析。

　　从设计思路看，齿轮齿条转向机的优势在于结构紧凑、传动效率高、路感反馈直接，适合麦弗逊或双横臂前悬架车型。齿条行程直接决定车轮最大转角，进而影响车辆最小转弯直径；横拉杆长度和球头位置则需要与悬架硬点共同优化，使车轮在上下跳动过程中前束变化控制在合理区间，减少轮胎异常磨损。三维建模过程中，各铰接点按运动副关系处理，可进一步用于转向梯形校核，检查内外轮转角是否接近阿克曼几何特性。

　　安装边界方面，转向机壳体通过两侧安装衬套固定于前副车架或车身前围下方支架，安装孔位与衬套轴线需要保证平行，以降低齿条运动阻力。转向管柱上端通过安装板固定于仪表梁，下端万向节与转向机输入轴连接时，两节叉相位和轴间夹角需满足万向传动布置要求。左右横拉杆外球头锥度插入转向节摇臂孔后，由螺母锁紧并安装防松件。模型整体保留了底盘装配中常见的避让空间：上部管柱贴近驾驶舱围板，下部转向机位于发动机舱后段，拉杆向两侧轮边延伸，周边可继续悬架、制动管路、副车架和车轮等总成进行协同校核。

　　结构细节上，方向盘轮缘、辐板、中心毂之间过渡连续，管柱护套与内部芯轴分层表达；转向机壳体上的输入轴座、齿条筒、安装耳和防尘套卡箍均有明确几何形态；拉杆总成区分了内螺纹接头、杆身、外球头壳体和锥销端部。对于从事底盘设计的人员，该模型可用于确认拆装顺序：方向盘需经中心螺母固定，管柱与中间轴通过锁紧螺栓连接，转向机衬套螺栓需在副车架定位后紧固，外球头安装时还需控制锥面配合深度。

　　在功能验证层面，该总成承担驾驶员转向指令的机械传递任务，方向盘转角经过管柱和万向节到达小齿轮，齿轮旋转推动齿条直线运动，齿条再通过左右拉杆形成近似对称的车轮偏转。随着电动助力模块在实车上的应用，转向机壳体附近通常还会预留助力电机、减速机构和扭矩传感器安装空间；本模型重点呈现机械传动本体，其输入轴、壳体安装面和周边间隙也可作为助力部件匹配布置的基础参考。

　　对于三维结构设计而言，该总成的价值不只在外观还原，更在于把驾驶舱、机舱、副车架和轮边之间的空间关系串联起来。通过模型可以检查方向盘转动时管柱与踏板、线束、仪表梁的间隙，评估齿条全行程下横拉杆与悬架控制臂、驱动半轴、制动软管的干涉风险，也能在维修培训中说明转向自由行程、前束调节、球头磨损和防尘套破损等常见问题对应的结构位置。整体几何关系清晰，装配层级完整，适合作为乘用车底盘转向系统结构认知、运动分析和布置校核的数字化样件。
