可折叠便携小型支撑三脚架结构设计

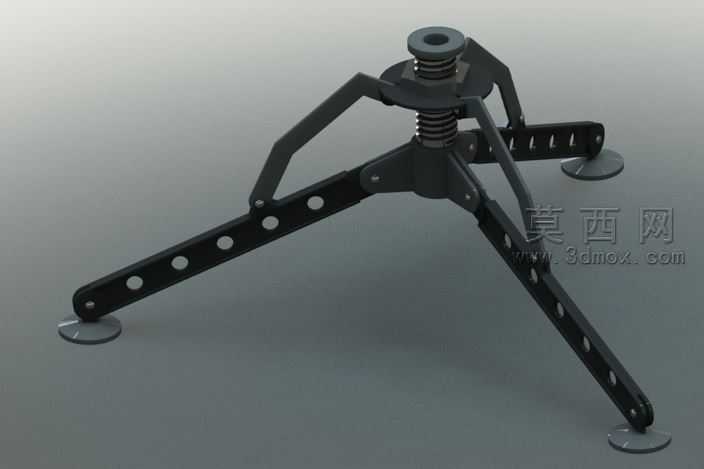

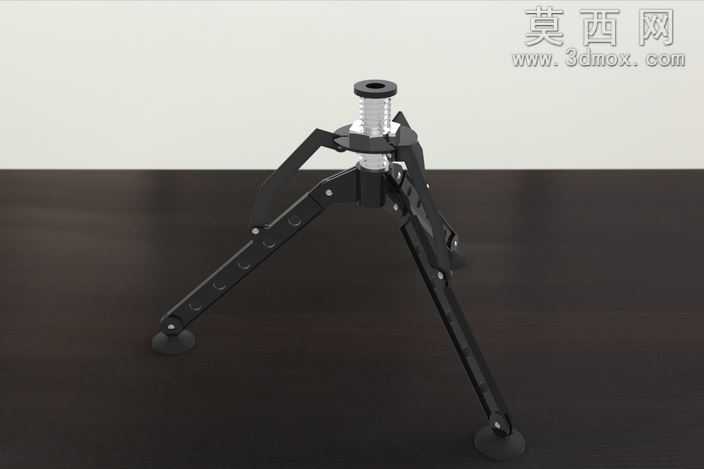

本作品为可折叠小型支撑三脚架，采用三维建模软件完成全参数化设计，整体结构围绕便携收纳与稳定支撑两大核心需求展开设计。建模阶段先完成中心升降螺杆的参数绘制，采用梯形螺纹结构实现高度调节功能，螺杆顶部设置圆形支撑平台，可适配不同设备的安装固定需求。中心连接座采用一体式铰接结构，为三条支撑腿提供统一的安装定位基准，铰接处预留限位卡槽，可限制支撑腿的最大展开角度，保证展开后的结构稳定性。三条支撑腿采用分段式铰接设计，每段腿节之间通过销轴连接，可实现多段折叠收纳，腿节表面开设等距减重孔，在保证结构强度的前提下降低整体重量，支撑腿末端设置圆形防滑脚垫，增大与接触面的摩擦力，避免使用过程中出现滑移。渲染阶段采用哑光黑色硬质塑料材质赋予支撑腿结构，金属镀铬材质赋予中心升降螺杆与铰接销轴，脚垫采用软质橡胶材质，通过材质区分清晰展现不同部件的功能属性，场景搭建采用深色桌面作为承载面，搭配柔和的顶光与侧光，突出三脚架的结构轮廓与细节特征。设计过程中重点优化了折叠收纳的顺畅度，各铰接处的转动阻尼经过反复调试，既保证展开后支撑腿不会自行收拢，又能实现轻松折叠操作，整体结构无冗余部件，所有零件均可实现量产加工，兼具实用性与美观性，可作为小型摄影设备、测量仪器的便携支撑配件使用。
