内啮合斜齿空心传动齿轮结构

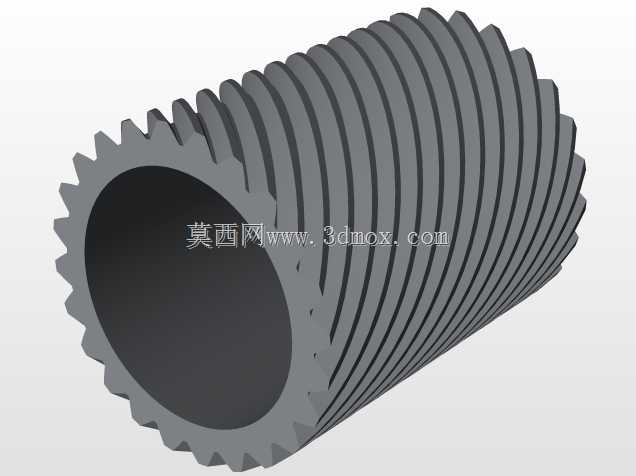

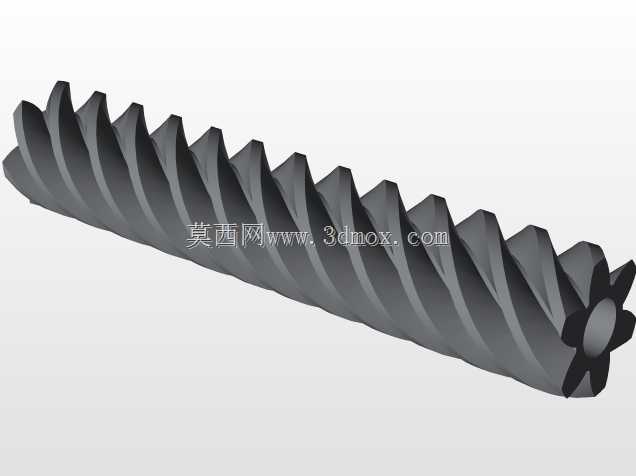

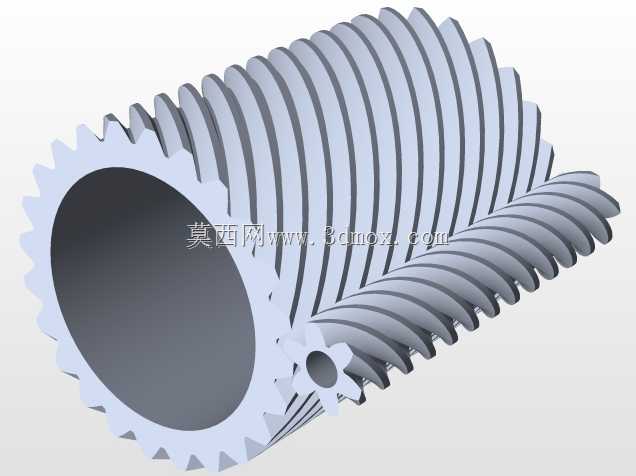

　　该零件为带内齿的斜齿圆柱传动构件，整体呈中空套筒形态，外圆柱面连续布置螺旋走向的轮齿，内孔壁加工内花键/内齿轮廓，主要用于同轴紧凑传动、行星减速机构、重载回转连接以及需要轴套与齿轮一体化布置的机械系统中。在实际设备里，这类结构常出现在减速器输出级、工程机械回转机构、输送设备驱动单元以及伺服传动模组中：外斜齿承担与配对齿轮的啮合传动，内齿或内花键则与轴端、行星架或联接套配合，把扭矩沿轴向稳定传递，减少单独齿轮与套筒装配带来的同轴度误差。

　　从结构思路看，采用斜齿而非直齿，是为了让轮齿进入和退出啮合时沿齿宽逐步接触，重合度更大，传动冲击与噪声明显降低，适合中高速、连续运转工况；螺旋齿向也使轴向承载分布更均匀，在相同齿宽下可传递更大扭矩。中空设计并非单纯减重：内孔形成安装通道，可穿轴、布置润滑通路或容纳联接件，同时使零件与配合轴形成较长的支承接触带，改善悬臂受力状态。端部内齿圈与外斜齿集成在同一坯体上，能够省去键联接或额外锁紧套，在径向空间受限时尤其有价值。

　　建模时需要重点控制三类边界。其一是齿部几何：外齿的螺旋角、齿宽、齿顶圆与齿根圆应与配对齿轮中心距匹配，齿端倒角和齿根过渡圆角不能省略，否则在啮合边缘容易形成应力集中；内齿轮廓需保证分度圆、齿厚和渐开线/花键边界清晰，避免与外齿在壁厚方向发生干涉。其二是安装边界：内孔直径、有效配合长度、端面垂直度以及外齿相对内孔的同轴度，是决定装配后运转平稳性的关键；若内孔作为轴承或轴套配合面，表面区域应保留连续圆柱面，不应被齿槽切割。其三是强度与工艺边界：外齿根到内孔之间的最小壁厚要结合扭矩、材料和热处理条件校核，壁厚过薄会导致渗碳淬火后变形或承载时齿根开裂；齿宽两端可设置退刀空间或倒角，便于滚齿、插齿及后续磨削。

　　在选型和结构复核中，工程师通常会先根据传动比、中心距和转速确定模数、齿数与螺旋角，再按载荷性质校核齿面接触强度和齿根弯曲强度。斜齿会产生轴向力，因此轴承布置、挡肩定位和润滑方式都要同步考虑；内齿联接则需校核挤压与剪切边界，确认配合长度足以传递峰值扭矩。模型外形简洁，但细节直接影响加工与装配：端面可作为轴向定位基准，外齿圆柱区用于啮合，内孔区承担定心与扭矩传递，各功能段之间应有明确台阶或过渡。润滑方面，斜齿啮合区宜保证油液能够进入齿面接触带，中空结构若用于高速场合，还可结合喷油或油沟设计降低温升。整体来看，该构件把齿轮、套筒和内联接功能合并在一个零件上，适用于对径向尺寸、重量和同轴度都较敏感的传动场景。
