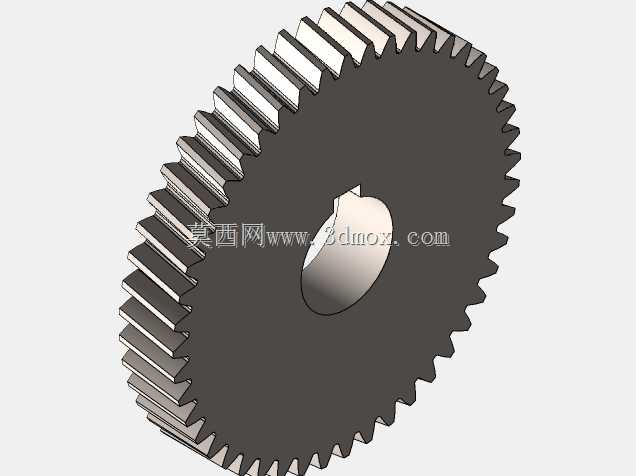

渐开线直齿圆柱传动齿轮带键槽结构

　　该零件为盘状直齿圆柱齿轮，属于平行轴定比传动中最基础也最常用的啮合元件，整体采用实心腹板结构，齿圈外缘均匀分布渐开线直齿，中心开设贯通轴孔，孔壁加工单键槽，用于与传动轴实现周向固定并传递扭矩。从结构布局看，齿轮没有设置减重孔或轮辐，齿宽相对较大，适合中小载荷、转速适中、传动空间紧凑的场合；这类构型在普通减速器输入端、小型设备进给机构、轻工机械传动箱以及教学实训台架中十分常见。建模时齿形部分以渐开线为核心轮廓，先确定分度圆、齿顶圆、齿根圆与基圆，再按压力角、模数和齿数生成单侧渐开线，镜像后得到单个齿槽截形，通过圆周阵列完成全齿分布；齿顶与齿根之间保留必要的过渡，避免理论尖角带来的应力集中。轮坯部分以回转体方式生成，端面平整，

　　外圆与齿根圆衔接自然，中心孔与键槽按照轴系配合习惯处理：孔面承担径向定位，键槽侧面承担扭矩传递，键槽顶部留有装配间隙，便于平键装入。实际选型与装配时，需要先核对啮合副的模数与压力角，保证配对齿轮参数一致；中心距偏差会直接影响侧隙与啮合接触区，过小容易卡滞、发热，过大则冲击噪声上升。轴孔与轴通常采用过渡配合或小间隙配合，再借助平键锁紧；轴向定位可通过轴肩、套筒或挡圈完成，齿轮端面要留出足够的贴合面。齿宽方向应与配对齿宽对齐，偏载会让局部齿面接触应力陡增，长期运行后出现点蚀或断齿。安装边界上，齿轮外径决定了箱体内部最小回转空间，齿顶与箱壁之间应保留润滑与容屑间隙；轴孔长度即轮毂宽度，要和轴段长度、键的有效接触长度匹配，

　　键槽端部不能延伸到应力敏感的截面突变处。工况层面，直齿轮啮合时沿齿宽同时进入接触，没有轴向力，对轴承组合比较友好，支撑结构可以简化；但相比斜齿轮，其高速时的平稳性略弱，冲击与噪声更明显，因此常用于低速重载或成本敏感的传动链。润滑方式根据转速选取，低速可采用脂润滑，中速箱体内多采用油浴润滑，齿面带入的润滑油在啮合区形成油膜，降低磨损并带走热量。设计校核通常关注齿根弯曲强度与齿面接触强度，启动频繁、正反转切换的场合还要校核冲击载荷；毛坯材料常选45钢调质或中碳合金钢，齿面根据寿命要求可做高频淬火，轻载场景也可使用尼龙或铸铁件降噪。三维结构中把齿形、键槽、端面和中心孔完整表达，能够直接用于干涉检查、装配模拟与工程图导出；

　　在装配体里还可以据此验证齿轮与轴、键、轴承及箱体之间的位置关系，提前发现齿顶碰箱、键槽方向错误或轴向固定不足等问题。整体结构虽然简单，但齿廓精度、孔轴同轴度和键槽对称度都会影响最终传动质量，加工时通常先车削轮坯，再滚齿或插齿，键槽由插削或拉削完成，热处理后还要注意控制变形，以保证啮合平稳和寿命。
