多联啮合直齿轮传动组件结构

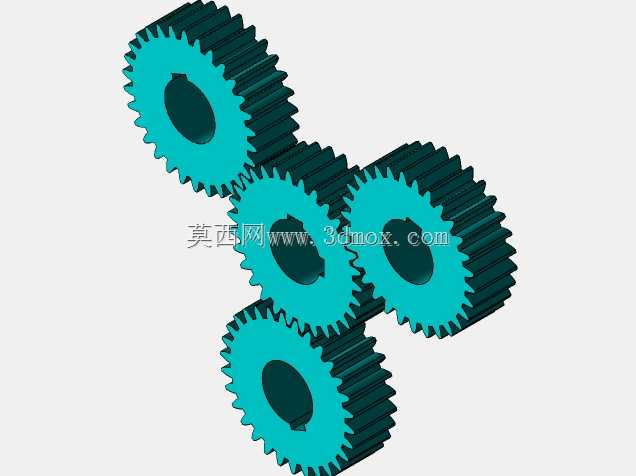

　　这套多齿轮联动结构在常规传动方案评审里常被用来做布局验证，现场调试时最先要核对的是相邻轮齿的侧隙，四个圆柱直齿轮按错落排布的方式依次啮合，动力从任意一个齿轮输入后，其余三个齿轮会按照外啮合反向传动的规律同步转动，相邻齿轮转向相反，整套传动链没有额外惰轮轴的冗余设计，靠齿轮自身的排布就完成了动力分流与转向匹配。做布局初期不用先锁定箱体壁厚，先把每个齿轮的分度圆相切关系摆准：外啮合直齿轮的中心距等于两个配对齿轮分度圆半径之和，这套结构里四个齿轮模数统一，齿形参数完全一致，中心距只要按两倍分度圆半径取值，就能保证齿面在啮合点处纯滚动，不会出现齿顶顶撞或者侧隙过大导致的传动冲击。实际产线里这类排布很适合小空间内的多工位动力分配场景，

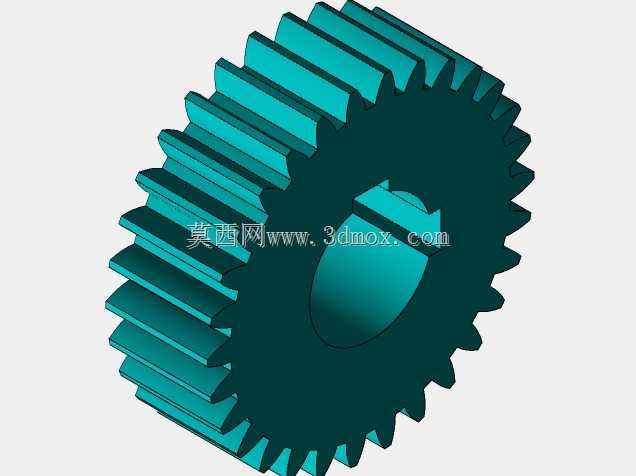

　　比如小型工装的多轴同步进给、桌面级设备的分路动力输出，不需要额外加装传动带或者链条，靠齿轮直接啮合就能把动力传递到不同输出端，省去了带传动张紧调整、链条润滑维护的额外工序，在洁净度要求较高的装配工位、检测设备内部，这种封闭式齿轮组不会产生带屑或者油污滴落的问题。齿轮的内孔设计为统一规格的通孔，安装时可以直接穿入定位轴，轴端用轴用挡圈或者锁紧螺母限位，齿轮和轴之间可以选平键连接传递扭矩，也可以在小载荷场景下用过盈配合直接压装，不需要额外加工复杂的轮毂异形结构。建模过程中先绘制单个齿轮的齿廓渐开线，拉伸生成轮齿实体后，按照计算好的中心距阵列排布其余齿轮，装配时优先约束第一个齿轮的轴线与安装基准面垂直，再依次添加相邻齿轮的齿轮啮合配合，

　　软件会自动校验轮齿是否存在干涉，转动任意一个齿轮就能直观看到整套轮系的联动状态，验证传动比是否符合设计预期。从安装边界来看，所有齿轮的齿顶圆都在排布轮廓范围内，最外侧轮齿的边缘到安装板边缘预留出足够的防护间隙，避免运转时齿面剐蹭周边线束或者钣金护罩；齿轮厚度方向的尺寸统一，多片齿轮的端面处于同一平面层级，轴向不需要额外加装隔套调整位置，轴系加工时只要保证各轴孔的平行度公差，就能避免轮齿偏载导致的局部磨损。齿形参数选用标准压力角，齿顶高、齿根高按通用直齿轮规范取值，齿根处保留自然过渡圆角，降低淬火或者机加工过程中的应力集中风险，长期交变载荷运转时不容易在齿根位置产生疲劳裂纹。这套轮系的设计思路偏向极简传动，没有附加复杂的换挡、

　　离合结构，核心作用就是在有限的安装空间内完成多路动力的同步传递，设计时不需要额外定制特殊齿形，全部采用标准直齿轮参数，后续备件替换可以直接选用同模数同齿数的标准件，维护成本更低。排布时特意让四个齿轮的啮合点分散在不同方位，运转时的径向啮合力可以相互抵消一部分，降低安装轴的单侧受力，延长轴承的使用寿命。建模阶段还可以直接在装配环境下测量任意位置的运动包络，确认齿轮转动全过程中不会和周边的安装柱、传感器走线发生干涉，出工程图时可以直接从三维模型投影生成齿轮的零件图，标注内孔公差、齿面粗糙度、热处理硬度要求，车间拿到图纸后可以直接安排滚齿、插齿工序，不需要二次重新计算齿形参数。对于刚接触传动结构设计的人员来说，这套轮系也可以用来直观理解外啮合齿轮的转向关系、传动比计算逻辑，拖动齿轮转动就能看到每一个轮齿依次进入、退出啮合的全过程，比二维原理图更易排查齿形干涉、中心距偏差这类实际装配中才会暴露的问题。
