托盘用双链输送机SolidWorks三维设计模型

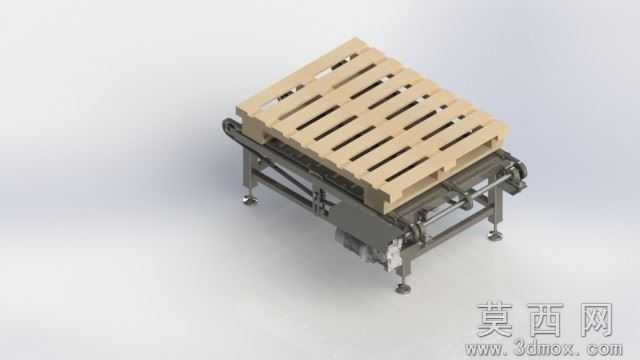

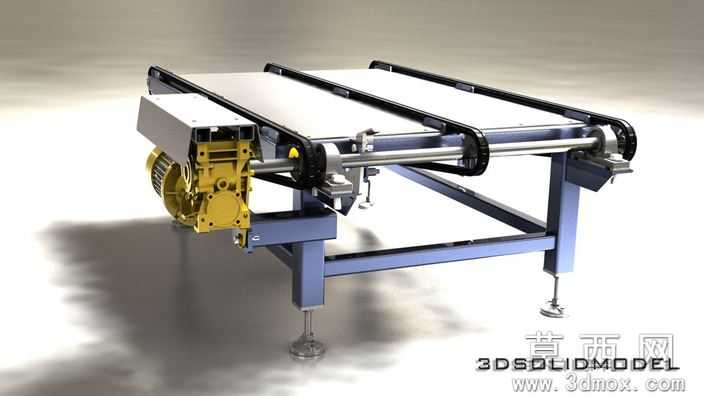

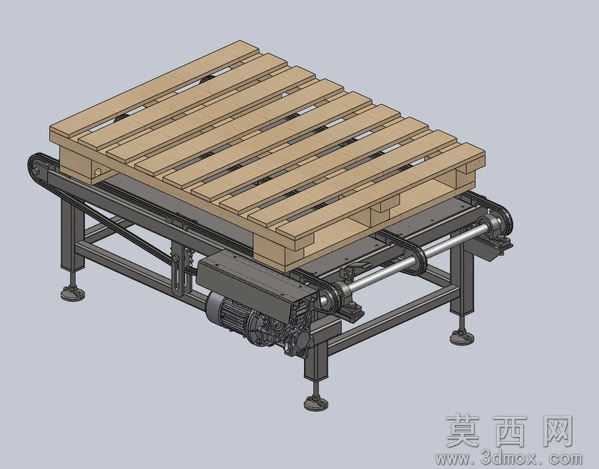

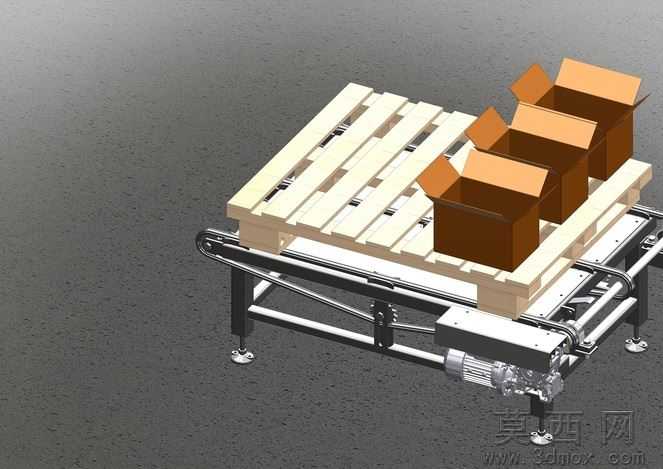

本模型为托盘输送专用的双链输送机三维设计成果，建模阶段以SolidWorks为核心设计平台，遵循自底向上的装配建模逻辑：首先完成支腿、可调脚杯、输送链条、驱动链轮、传动长轴、减速电机、侧梁机架、托盘挡条等单个零件的参数化建模，每个零件均按照机械设计标准标注配合尺寸，确保零件间的装配约束无干涉；完成零件建模后按照实际装配关系添加同轴、重合、距离等配合约束，还原设备真实的装配状态，同时预留链条传动的运动自由度，可直接添加运动仿真插件模拟输送运行过程。参数设计层面，模型匹配标准欧标木托盘的承载输送需求，支腿采用可调脚杯设计，调节范围满足±30mm的地面高度差适配需求，输送链条采用标准输送用双节距滚子链，链轮齿数、中心距均按照链传动设计规范计算取值，驱动端配套的减速电机参数匹配0-12m/min的常规托盘输送线速度，额定承载可达1200kg，满足整托货物的输送载荷要求。渲染材质环节，模型对不同部件赋予了贴合实际生产场景的材质属性：机架焊接件赋予哑光深灰喷塑金属材质，输送链条赋予镀锌光亮金属材质，上方放置的木托盘赋予浅棕色实木纹理材质，驱动电机外壳赋予铸铁哑光材质，脚杯底座赋予橡胶防滑材质，渲染效果还原了设备在车间现场的真实视觉状态，可直接用于方案展示、项目汇报场景。结构原理层面，该设备采用双列链条同步驱动的输送结构，减速电机输出扭矩后通过链轮传动带动两侧平行布置的输送链条同步回转，托盘放置于两条链条的承载翼板上，依靠链条与托盘底面的摩擦力带动托盘沿输送方向平稳移动，机架中部设置有横向加强撑杆避免长距离输送时机架变形，两端设置链轮张紧调节结构，可在链条磨损伸长后调整张紧度，保障传动平稳无跳齿问题。软件兼容方面，模型除原生SolidWorks格式外，同时导出了STEP、IGES通用中间格式，可兼容UG、Pro/E、Catia、Inventor等主流三维CAD软件打开编辑，同时导出了STL格式文件，可直接导入切片软件用于3D打印验证样机结构，所有格式文件均保留完整的装配结构与零件特征，无破面、缺失几何体等问题。研发教学应用层面，该模型可作为物流输送设备研发的基础方案，工程师可在此基础上修改尺寸、增加阻挡机构、顶升移栽机构等功能模块，快速衍生出适配不同场景的链式输送设备；同时该模型也可作为机械设计专业的教学案例，用于讲解链传动设计、焊接机架设计、输送设备选型计算等知识点，帮助学习者理解链式输送机的结构组成与设计逻辑，也可用于职业院校的机械装配实训、三维建模实训课程的教学素材。
