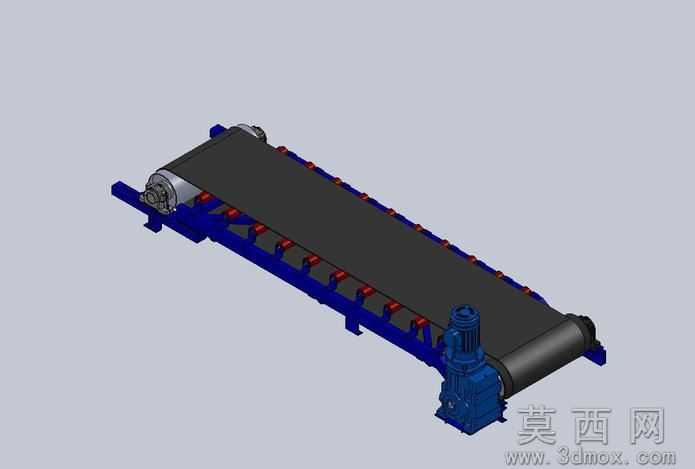

T800x3650皮带输送给料机三维设计模型

本模型为T800x3650规格皮带输送给料机的完整三维设计成果，建模阶段以SolidWorks2009为核心平台，遵循自底向上的装配建模逻辑：首先完成驱动辊筒、从动辊筒、槽型托辊组、侧边机架、减速驱动单元、张紧调节机构等独立零件的参数化建模，对每个零件的安装孔位、配合公差、装配基准面做精准约束，再按照实际设备的装配层级完成总装配合，全程添加同轴、重合、平行等标准装配约束，避免模型出现错位、干涉问题，同时预留了张紧行程调节、托辊位置调整的活动自由度，还原真实设备的可调结构特性。参数设计层面严格匹配工业应用实际指标：设备皮带宽度设定为800mm，头尾辊筒轴向中心距为3650mm，配套驱动电机功率为7.5kw，设计输送带速为0.5m/s，额定物料输出能力可达490T/h，进料端配套专用喂料斜槽结构，所有尺寸参数均经过输送量校核、辊筒承重验算、驱动功率匹配计算，完全符合散料输送设备的设计规范，可直接用于同规格设备的方案参考。渲染与材质设置上，模型对不同部件做了差异化材质赋值：主体承载机架采用深蓝色喷涂钢材材质，还原工业设备机架的漆面质感；输送皮带采用黑色哑光橡胶材质，模拟工业皮带的表面摩擦纹理；驱动减速电机采用铸铁哑光金属材质，托辊辊面采用亮面钢材材质，紧固件做镀锌亮面金属处理，整体渲染效果贴近真实工业设备的外观状态，可直接用于方案展示、项目汇报的可视化素材。结构原理层面，该设备依靠驱动电机连接减速机构带动头部驱动辊筒转动，通过辊筒与皮带间的摩擦力带动环形皮带循环运转，下部槽型托辊组为承载段皮带提供弧形支撑，增大物料盛放截面积避免散料撒漏，回程段平行托辊承托下侧皮带减少运行下垂量，尾部设置丝杠张紧结构调节皮带松紧度防止打滑跑偏，进料端的喂料斜槽可引导物料平稳落到皮带中部，避免物料直接冲击皮带造成损伤，整体结构成熟可靠，是散料转运、生产线上料环节的通用输送结构。软件兼容方面，模型除原生SolidWorks2009格式外，还同步导出了STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、CATIA、SolidEdge等绝大多数主流三维CAD软件，不同软件平台的使用者均可直接导入模型进行编辑修改、工程图导出、仿真分析等操作，无需担心版本不兼容或特征丢失问题。研发与教学应用层面，该模型可作为散料输送设备研发的基础参考模板，帮助设计人员快速完成同类型皮带机的方案改型、参数调整，缩短非标设备的设计周期；也可作为机械设计相关专业的教学案例，用于讲解皮带输送机的结构组成、装配逻辑、参数计算方法，帮助学习者理解输送设备的工作原理与设计要点，还可用于3D打印、虚拟仿真教学等场景，具备较高的实用参考价值。
