40毫米手动压阀工业结构设计方案

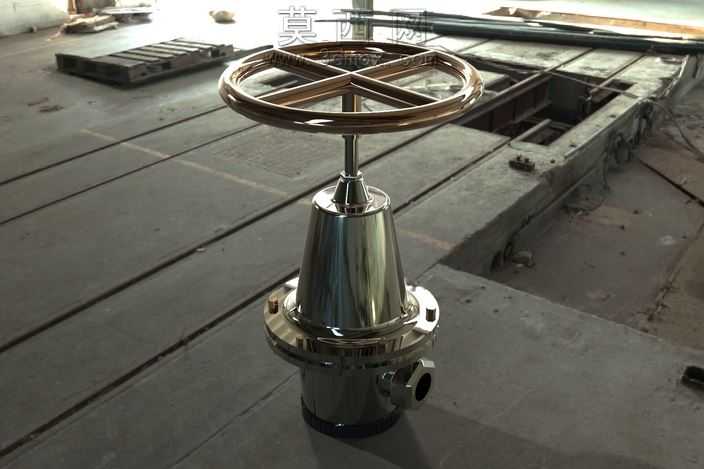

本作品为40毫米通径手动压阀的三维设计成果，建模阶段采用参数化设计逻辑，先梳理压阀的核心功能需求：通过顶部手轮的旋转动作驱动阀杆升降，实现管路内部压力调节与通断控制，整体通径规格为1又1/2英寸，适配常规工业管路的安装对接标准。建模过程中先搭建整体装配骨架，自上而下拆分出手轮、阀杆、锥形阀盖、阀体、侧接法兰等独立零部件，逐一绘制各零件的草绘截面后通过拉伸、旋转、扫掠等特征命令生成实体，针对手轮的轮辐交叉结构、阀盖的锥形过渡曲面、阀体的连接螺纹等细节做了精细化处理，保证各零件装配间隙符合机械设计公差要求，不存在干涉错位问题。材质渲染阶段结合工业阀门的实际应用场景，为阀体、阀盖、阀杆等金属承压部件赋予抛光不锈钢材质，调整金属材质的反射率、粗糙度参数，模拟不锈钢构件表面的亮面金属质感与环境反射效果，手轮部分做了铜质金属的材质区分，通过调整材质的色泽与哑光程度，还原铜制操作件的温润金属触感，场景搭建选用工业车间的水泥地面作为承载背景，添加柔和的环境漫反射光照，突出阀门整体的金属质感与结构轮廓，渲染输出的效果图能够清晰展现阀门的外部形态与各部件的装配关系。结构设计上充分考虑压阀的实际使用需求，顶部手轮采用十字交叉轮辐结构，既保证操作时的受力便利性，又能减少材料用量降低整体重量，阀杆与阀盖之间设置密封装配位，可适配常规密封件实现压力腔的密封效果，阀体侧部的连接接口采用标准管螺纹设计，能够直接与对应规格的管路实现快速对接，锥形阀盖的结构设计在保证承压强度的同时，优化了内部流道的过渡形态，减少介质流经阀门时的阻力损失。整体设计严格遵循手动压力调节阀的行业设计规范，所有结构尺寸均经过合理性校验，既满足功能使用要求，也兼顾了工业产品的外观质感，可用于阀门产品的方案展示、结构教学以及生产加工参考。
