弹簧式溢流调压阀剖视结构三维设计

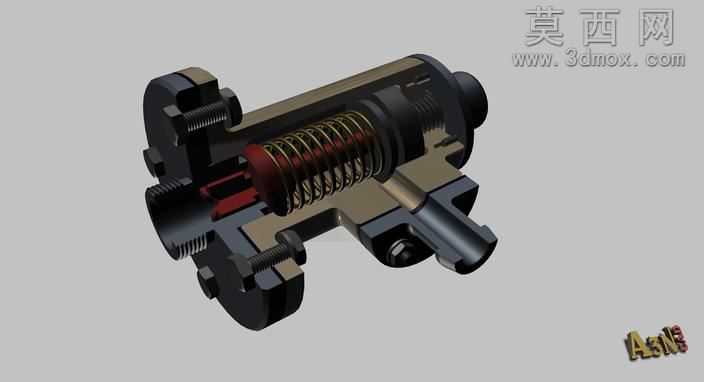

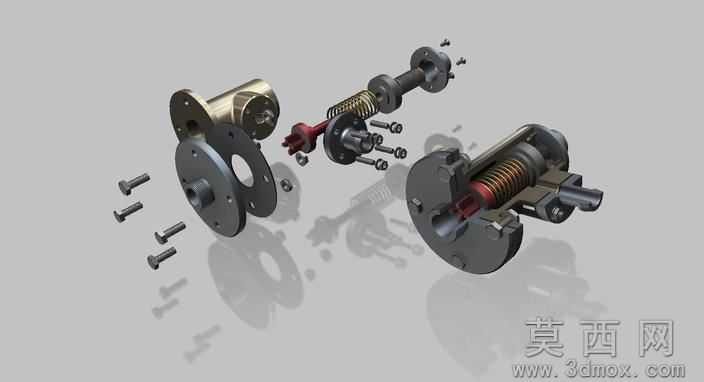

本作品为弹簧式溢流调压阀的剖视展示三维模型，建模阶段采用参数化设计思路，先梳理阀类元件的功能逻辑：该阀依靠弹簧预紧力与介质压力的动态平衡实现压力控制，当入口介质压力超过弹簧设定阈值时，阀芯克服弹簧力位移开启溢流通道，压力回落至设定值后弹簧推动阀芯复位关闭通道，以此维持系统压力稳定。建模过程中首先搭建整体装配基准，按照实际阀件的装配顺序依次创建各零件特征：阀体部分采用回转类特征为主，先绘制内外流道的截面轮廓，通过旋转命令生成主体结构，再对连接螺纹、安装孔位、密封槽等细节特征逐一绘制，螺纹采用装饰螺纹线结合真实牙型特征结合的方式，既保证装配关系准确，也兼顾模型轻量化。阀芯组件包含阀芯本体、弹簧定位座、密封端盖等零件，弹簧部分采用螺旋扫描命令生成，严格匹配弹簧的线径、节距、有效圈数、两端并圈磨平的实际工艺特征，还原弹簧在阀腔内的预压缩装配状态。剖视处理采用半剖视的展示方案，将阀体沿对称轴线剖切一半，完整露出内部的流道走向、弹簧安装位置、阀芯配合间隙、密封结构的布局，让观看者可以直观理解阀件的工作原理。材质渲染阶段，对不同零件赋予对应材质：阀体采用发黑处理的金属材质，还原工业阀件的表面质感；弹簧赋予弹簧钢的亮面金属材质，突出螺旋结构的光影层次；密封件赋予橡胶材质的哑光深色质感，区分金属与非金属零件；连接螺栓采用镀锌钢的浅金属质感，清晰区分不同紧固件。装配过程中严格遵循实际装配的配合关系，阀芯与阀腔的滑动配合、弹簧两端的定位贴合、端盖与阀体的螺纹连接配合都完全按照机械装配规范设置约束，模型可直接用于装配干涉检查、工作原理演示、教学课件制作等场景，也可作为液压系统设计的阀件选型参考模型，帮助设计人员快速理解溢流阀的内部结构与工作逻辑，缩短阀类元件的设计验证周期。
