耳轴式对夹蝶阀阀体结构三维设计

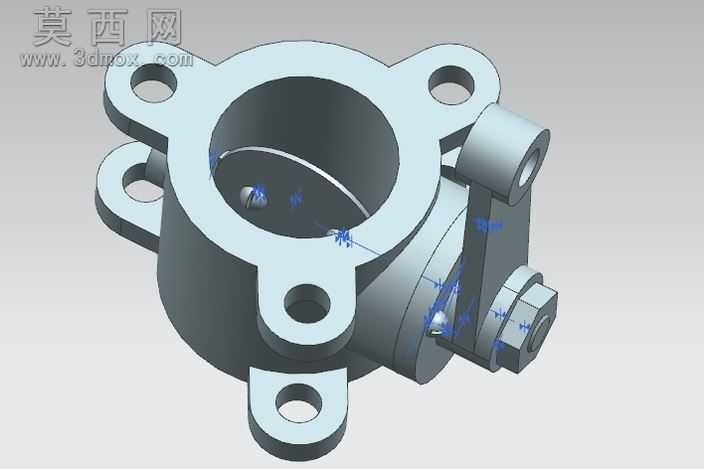

本作品为耳轴式对夹蝶阀的完整三维结构模型，建模过程严格遵循机械设计规范，首先通过草图绘制确定阀体的中心通径基准，以圆形流道为核心定位基准，依次拉伸生成阀体的主体筒状结构，保证流道内壁的圆柱度公差符合流体输送的阻力控制要求。在法兰耳结构的建模环节，针对六个带安装孔的连接耳位，采用圆周阵列的建模方式，先完成单个耳座的凸台拉伸、安装孔切除、圆角过渡处理，再以流道中心轴为阵列轴完成均布排布，确保各安装孔的位置度满足管路对接的装配精度要求。阀杆安装位的结构设计采用凸台与轴孔配合的形式，建模时同步完成侧部密封槽、阀杆定位孔的特征创建，预留出阀板转动的配合间隙，同时对轴孔与阀体主体的衔接位置做加强筋结构处理，提升阀杆安装部位的结构强度，避免启闭过程中出现应力集中导致的结构变形。材质渲染环节，阀体主体采用铸钢材质的哑光金属质感，调整材质的粗糙度、反光度参数还原铸件的真实表面质感，阀杆、紧固件部位采用调质钢的亮面金属材质，通过不同材质的视觉区分清晰呈现各部件的装配层级。模型的结构设计充分考虑蝶阀的实际工况需求，流道内部做平滑过渡处理减少流体紊流，连接耳的厚度、安装孔的孔径均参照行业通用的对夹蝶阀连接尺寸标准设计，侧部的阀杆驱动端预留出执行器的安装接口，可直接适配手动、气动、电动等不同类型的驱动装置。建模过程中对所有配合面做公差预留处理，装配关系完全符合实际生产的装配逻辑，各部件之间无干涉问题，既可以作为阀门设计的结构参考，也可用于教学演示、装配仿真、工程出图等场景，完整还原了耳轴式蝶阀从主体结构到细节特征的全部设计要素。
