佳能便携迷你DLP投影设备结构

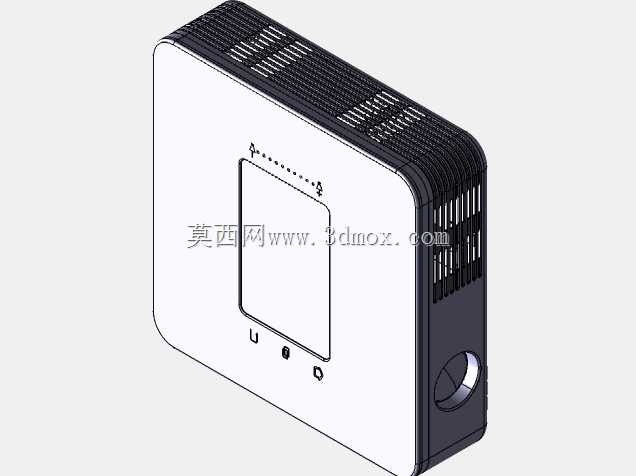

　　这款便携投影设备的结构方案围绕小型会议、移动展示、现场调试和桌面演示等场景展开，整机采用近似方形的紧凑箱体布局，外壳以薄壁钣金件为主体，兼顾轻量化、散热通道布置和内部器件防护。设备正面布置投影镜头，镜头周边保留调焦操作空间，侧面标注调焦区域，使用时可根据投射距离微调画面清晰度；机身一侧集中设置接口与控制相关结构，便于线缆插拔，同时避免接口区域与投影光路、散热风道相互干扰。

　　从实际使用角度看，迷你投影设备并不追求固定机房式安装，而是强调随手放置、快速接入和短距离投射。设计时需要优先控制机身底面到镜头中心的高度关系，使设备放置在普通桌面、设备箱顶面或临时支架上时，画面能够落在常见幕布或白墙区域。镜头前方不能出现突出螺钉、装饰边或接口线缆遮挡，因此前壳轮廓在镜头孔位附近做了局部退让，保证投射光束有足够的出射边界。底壳四角需要形成稳定支撑面，兼顾轻微倾斜放置时的防滑与减振，避免风扇运行或触碰接口时机身产生位移。

　　箱体内部可按功能划分为光机区域、主控板区域、电源接口区域和散热区域。光机模块对定位精度较敏感，镜头轴线、安装基面和外壳开孔需要保持同轴关系，建模时应先确定镜头中心和投射方向，再反向布置壳体壁厚、加强筋和固定柱。主控板与接口板靠近侧边布置，可缩短HDMI、USB等外接端口到电路板的连接路径，也方便后期维护时拆开侧壳检查端口焊点。电源相关器件与光机热源之间应保留隔离和通风空间，避免热量集中在密闭角落。

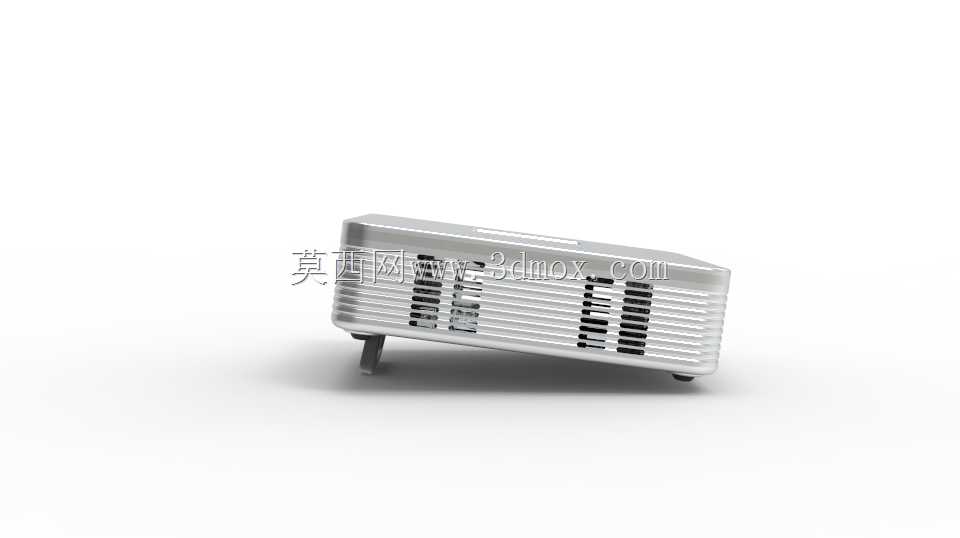

　　散热结构在外观上体现为多组长条格栅。格栅并非单纯装饰，而是对应内部风扇、散热片和热源流向：进风侧开孔面积要满足冷空气进入，出风侧通道应尽量顺直，减少风在壳体内折返。壳体上的格栅孔宽度需要兼顾通风效率与异物防护，过宽会降低壳体刚性并增加灰尘、手指触碰风险，过窄则会提高风噪、降低风量。格栅之间的连接筋条沿气流方向排布，可在不明显增加重量的情况下提高侧板局部刚度。

　　顶部壳体采用大面平整造型，便于堆叠收纳和移动携带。顶面预留浅凹槽式区域，既可以作为品牌标识和操作提示的承载面，也能增强钣金冲压后的层次感。由于薄板大面积平面容易在加工和使用中产生凹陷或共振，顶部与侧壳转折处设置折边和内部支撑点，使外力作用在壳体上时能够传递到周边框架，而不是集中在面板中央。壳体棱边采用小半径过渡，既保留消费电子设备的简洁外观，也避免锐边在携带过程中划伤包袋或使用者。

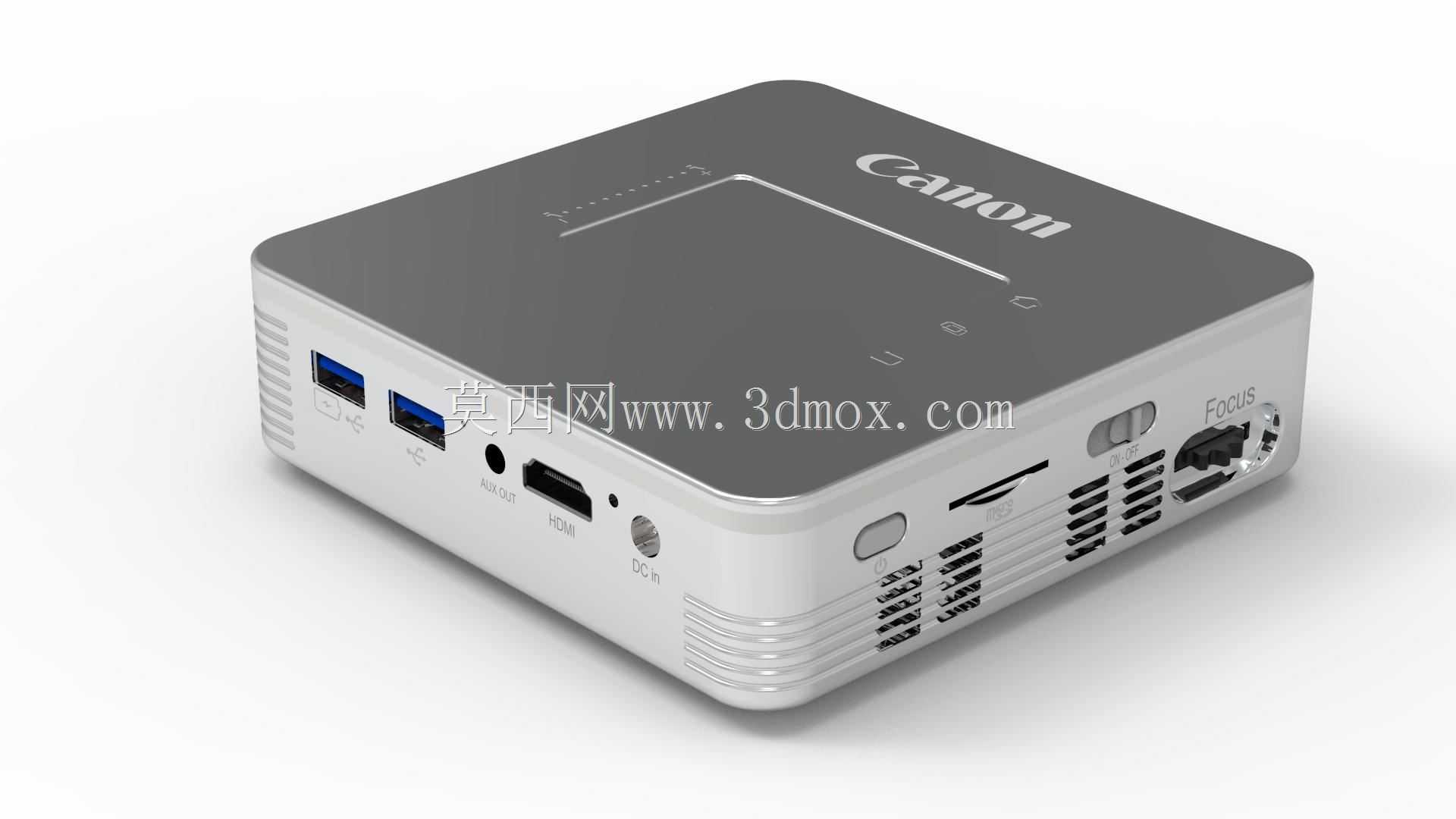

　　前后左右的安装边界需要在三维布局阶段同步校核。投影镜头外圆与前壳开孔之间保留均匀间隙，防止装配公差造成镜头擦边；调焦环附近的壳体开口要给手指旋转留出空间，不能因外壳过度包覆而无法操作。侧边接口区域需考虑插头外形尺寸，尤其是常见线缆插头插入后会向外伸出一段长度，设备与墙面、机箱侧壁之间应预留插拔和弯线空间。底部支撑脚不能侵入散热进风区，否则会造成进风面积减小；若采用支架固定，还应在底壳对应位置规划螺孔或防滑垫位置，确保支架连接点靠近重心。

　　钣金生成思路适合这类小批量或概念验证设备：先由内部器件包络体确定箱体长宽高，再建立外壳主面、折弯边、通风孔、镜头孔和接口开孔。折弯边不仅用于壳体拼合，也承担螺钉柱、电路板柱和遮光结构的安装基础。各壳体之间通过螺钉、卡扣或局部折弯定位配合，装配时应保证前后壳错位量可控，避免格栅、镜头孔和接口孔出现明显偏缝。

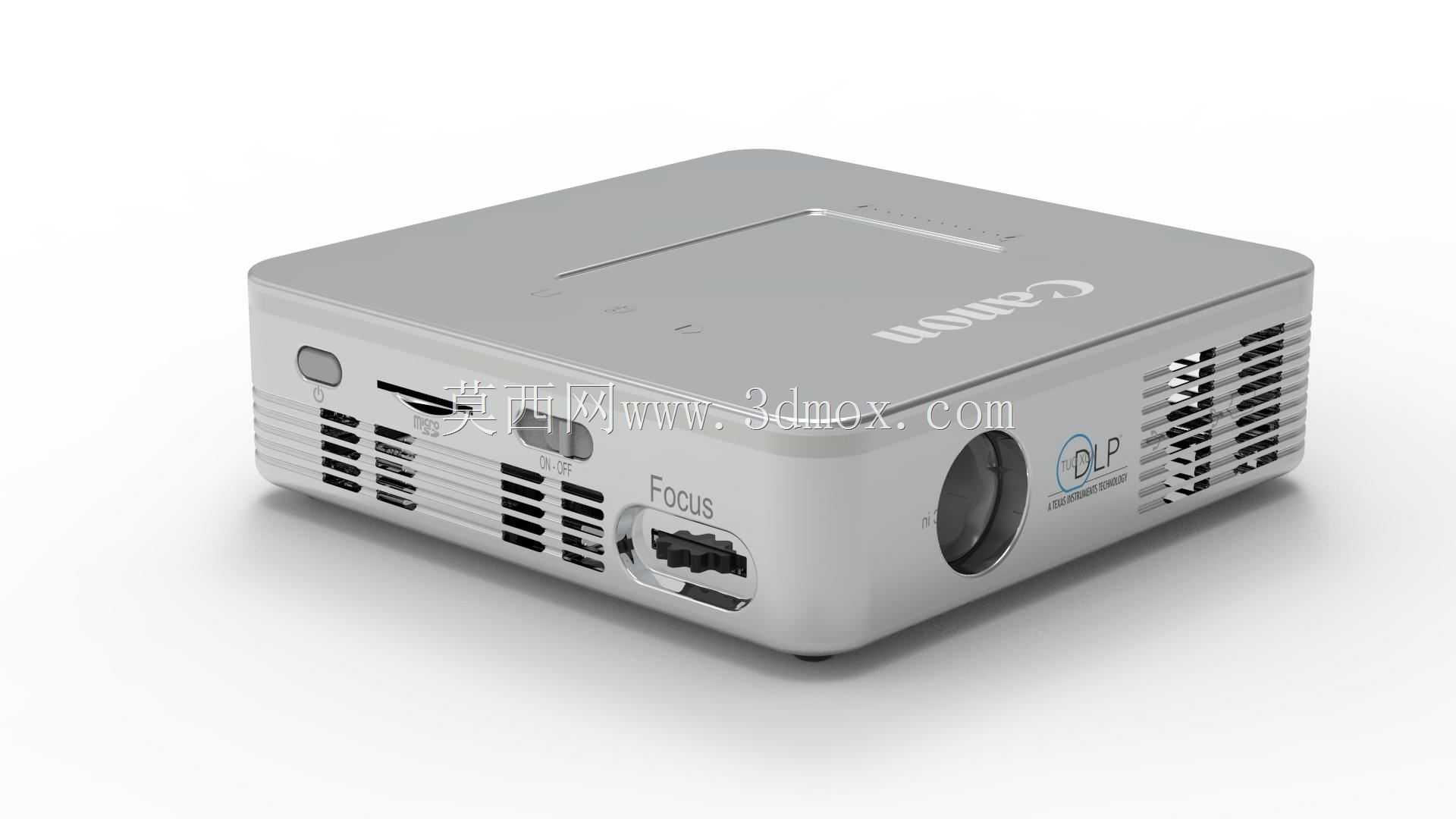

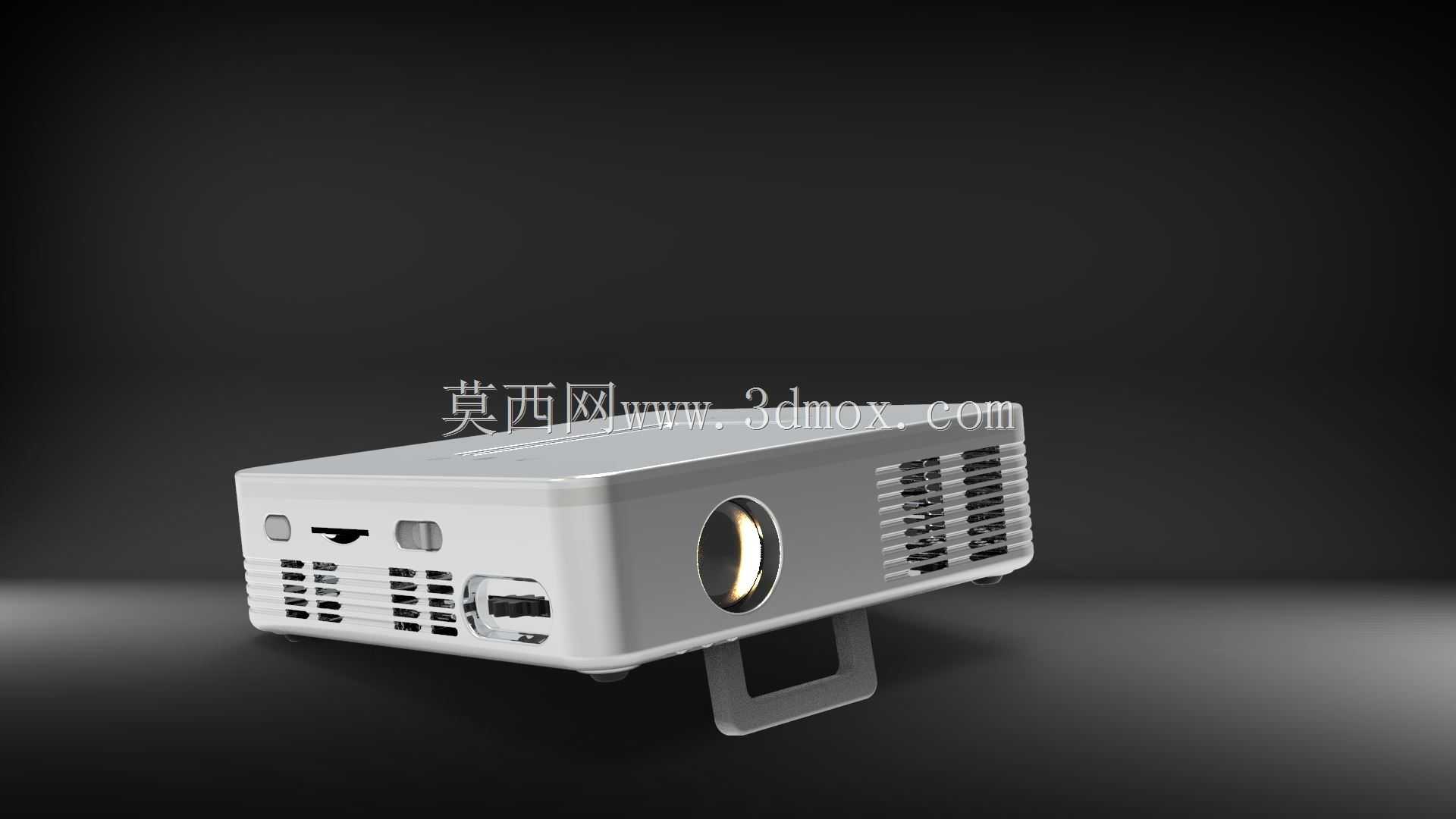

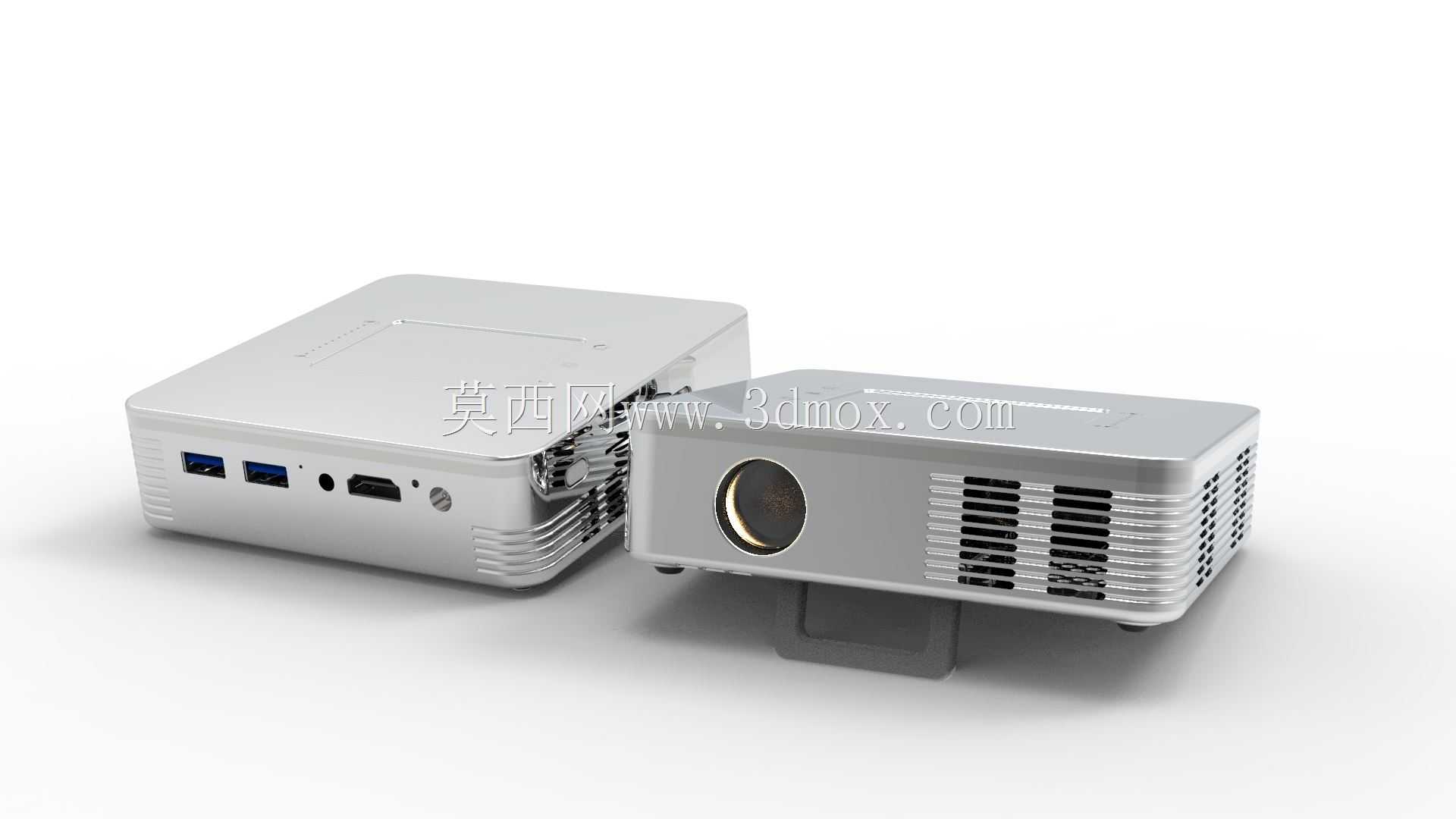

　　Keyshot渲染阶段重点表现银灰色壳体的金属质感、镜头玻璃的深色反射以及通风格栅的深度阴影。渲染视角选择前侧三分之二角度，可以同时表达镜头、接口、调焦标识、散热孔和顶部形态。对于结构设计者而言，该模型的价值不在于单一外观展示，而在于把便携投影设备中的光路避让、热管理、接口操作、钣金折弯和装配边界集中在一个小型箱体中，便于后续进行板金展开、内部堆叠优化和类似移动数码设备的结构参考。
