微型涡轮叶轮精密结构造型设计

　　微型涡轮叶轮属于小尺寸流体做功核心部件，这类零件在小型增压装置、微型动力单元、高速气动设备以及紧凑式流体机械中承担能量转换作用。气流从叶轮轴向或近轴向进入流道，经过连续扭转的叶片曲面后改变运动方向，在高速旋转过程中将压力能与动能进行转换，整机对叶轮流道的连续性、叶片型面的光顺程度以及轮盘与叶片过渡区域的几何精度都有较高要求。实际工程中，微型涡轮往往布置在空间受限的设备舱内，外围还要配合蜗壳、轴系、密封件、轴承座和进气导流结构，因此叶轮外形不能只追求单个体素的视觉完整，而要从装配边界出发控制轮盘直径、叶片外缘高度、中心孔位置以及背部配合面的尺寸关系。

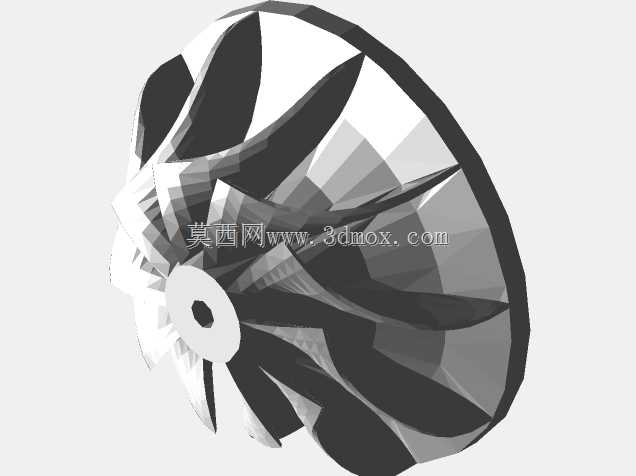

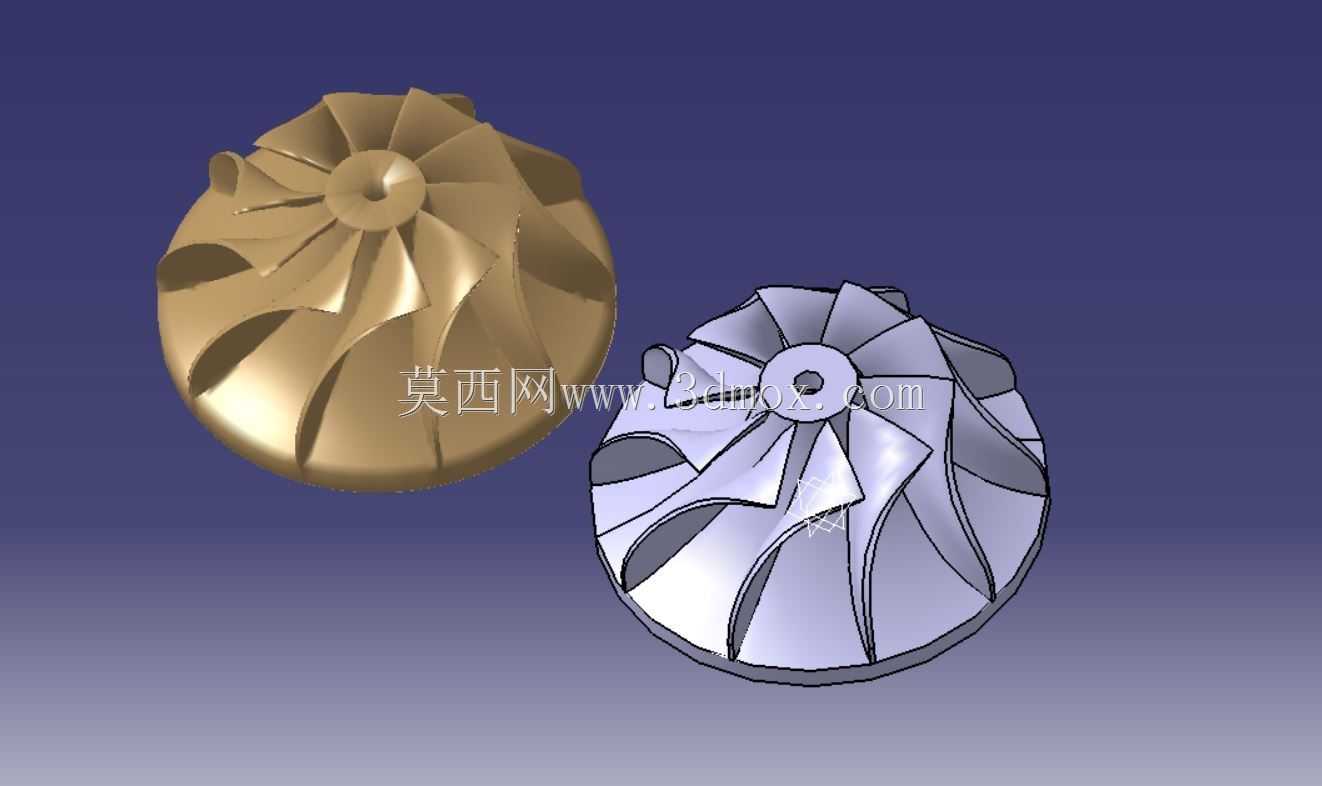

　　从结构上看，该叶轮采用轮盘与多片空间扭曲叶片一体化的形式，叶片从中心轮毂区域向外缘逐渐展开，叶型沿径向存在明显弯扭，相邻叶片之间形成收敛或转向流道。这种曲面不是简单拉伸或旋转得到的规则面，而是需要结合流体走向、叶片厚度变化、进出口角以及轮盖侧轮廓共同约束。轮毂中心设置装配孔，用于与高速轴连接，孔周区域保留足够实体厚度，以承受旋转离心载荷；叶片前缘和后缘不宜做成尖锐薄弱结构，工程建模时通常保留微小圆角或均匀薄边，避免应力集中，也便于后续加工或快速成型。

　　这类微型零件的设计常从已有实物样件或点云数据入手。逆向构建时，首先要捕捉叶轮外轮廓、叶片数量、叶尖轨迹以及中心安装基准，再将离散测量结果整理为可编辑的曲面或实体特征。由于叶片之间遮挡较多，单次扫描很难获得完整流道数据，需要对多个视角的数据进行拼合，并在缺失区域依据相邻叶片的周期性关系进行重建。建模过程中不能机械复刻点云噪声，而应把实测轮廓转化为连续、对称、可制造的几何结构：先建立回转基准和中心孔，再提取单片叶型的关键截面，通过多截面曲面、桥接面和边界约束形成叶片主体，最后按圆周阵列得到完整叶轮流道。

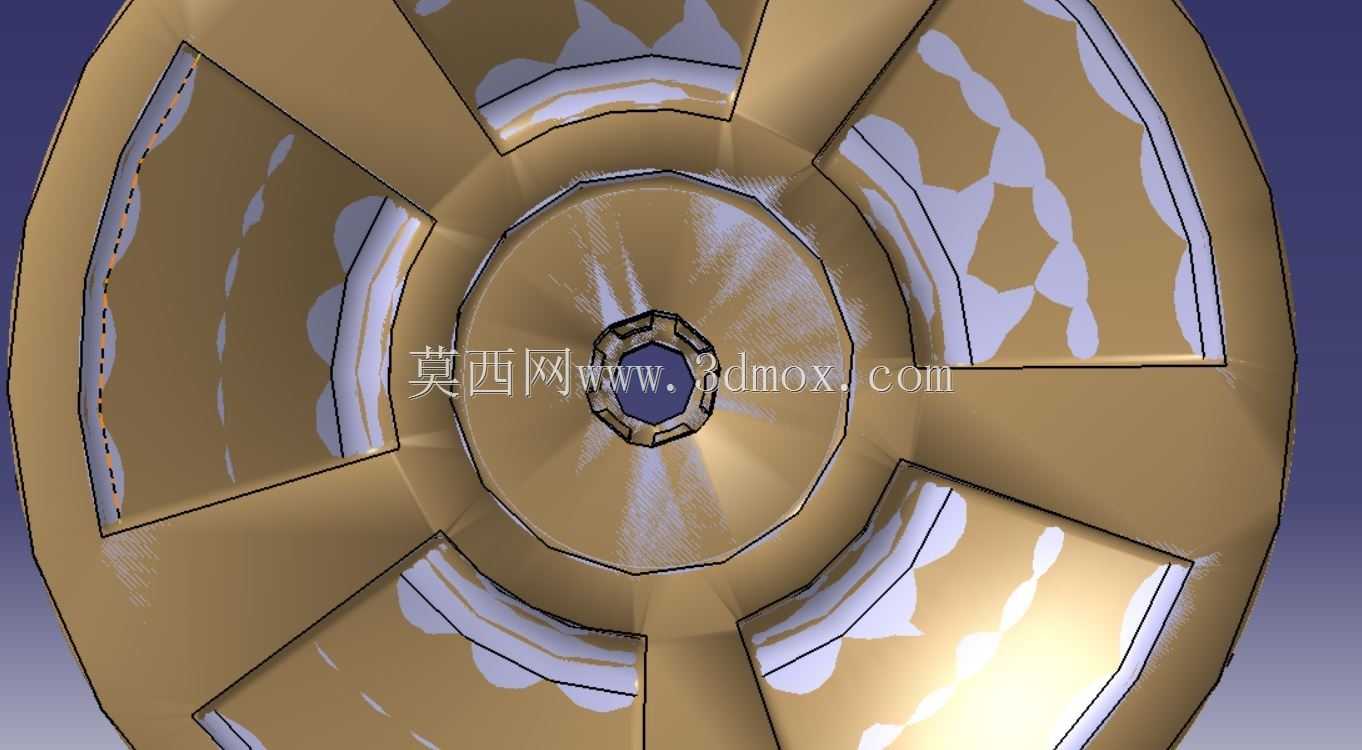

　　外形尺寸与安装边界是该类零件能否进入整机布置的关键。叶轮最大外径决定其与蜗壳内壁之间的叶尖间隙，间隙过大会增加泄漏损失，间隙过小则可能在高速运转、热膨胀或轴系跳动时发生擦碰。轮毂孔径与轴径形成配合，端面需要考虑压紧螺母、定位台阶或锁紧结构的空间；叶片顶部轮廓则要与壳体流道保持一致的径向边界。若用于微型涡轮增压器或小型气动马达，叶轮背部还需预留密封盘腔和轴承避让区域，不能让实体结构与固定件发生干涉。对于便携式设备中的微型涡轮，整体轴向厚度也受到严格限制，轮盘背面往往需要做轻量化凹腔，但凹腔深度不能削弱中心孔周围的承载截面。

　　功能特性上，扭曲叶片的主要作用是引导流体平稳改变方向，降低入口冲击和出口涡流。叶片表面若存在折痕、错位或曲率突变，流体在高速通过时容易产生局部分离，进而影响效率并引发振动。因此三维造型阶段需要反复检查相邻叶片间流道是否均匀，叶根过渡圆角是否连续，轮盘表面与叶片侧面是否形成封闭实体。对于后续采用五轴加工的金属叶轮，模型还需考虑刀具可达性，叶根圆角不能小于实际刀具半径；若采用增材制造或熔模铸造，则要关注最小壁厚、支撑去除空间以及热处理变形趋势。

　　在实际选型和结构复核中，工程师不会把叶轮看作孤立展示件，而会把它放入轴系、壳体和流道系统中校核。中心孔的同轴度、叶片阵列的角向均匀性、叶尖圆度以及端面垂直度，都会影响高速旋转时的动平衡。微型涡轮虽然尺寸小，但转速通常较高，微小的质量不平衡也会被放大，因此模型在实体化后应便于进行质量属性评估，必要时通过调整叶片厚度或轮盘背面材料分布实现对称平衡。流道入口处叶片前缘需要与来流方向匹配，出口处叶片尾缘则应与下游扩压或蜗壳入口衔接，避免气流在离开叶轮后出现剧烈折转。

　　从建模思路看，合理的做法是先确定回转体骨架，包括轮盘外圆、轮毂曲面、中心孔和端面基准；再依据实物叶型建立若干控制截面，截面位置覆盖叶片进口、中部和出口，通过控制线约束叶片的弯扭趋势；随后生成单片叶片并与轮盘布尔合并，检查叶根处实体连接是否完整；最后进行圆周阵列、圆角过渡和干涉检查。这样得到的模型既保留逆向样件的外形特征，又具备参数修改和工程再设计的基础。若后期需要提升性能，可在不改变安装边界的前提下微调叶片出口角、叶尖高度或轮盘型线，使零件在有限空间内兼顾气动效率、结构强度和装配可行性。
