螺旋输送螺杆逆向曲面结构设计

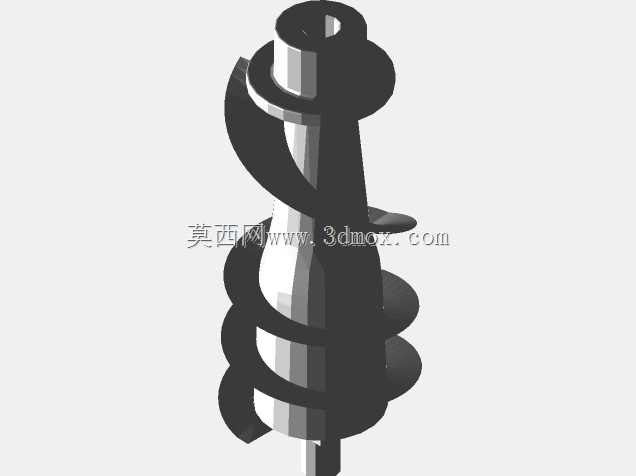

　　在粉体输送、小型给料机构以及消费电子内部精密传动场景中，这类带连续螺旋翼面的轴类零件往往承担着把旋转运动转化为轴向推送动作的核心作用。本次重构的零件主体为变直径锥形芯轴，外部环绕连续变螺距螺旋叶片，顶端设置带内六角沉孔的圆柱安装轴颈，底端延伸出方形定位止口与细导向轴段，整体结构完全围绕狭小空间内的稳定送料需求展开。从实际装配边界来看，顶端法兰盘的外径是整个零件的最大径向尺寸，安装时法兰下端面直接贴合设备腔体的上端定位面，内六角孔用于装入锁紧螺钉，将螺杆固定在驱动电机输出轴或者传动接轴上，保证扭矩传递过程中不出现周向打滑。底端方形止口卡入腔体底部的对应限位槽内，细轴段则伸入下方导向轴承孔，工作时螺杆高速旋转，

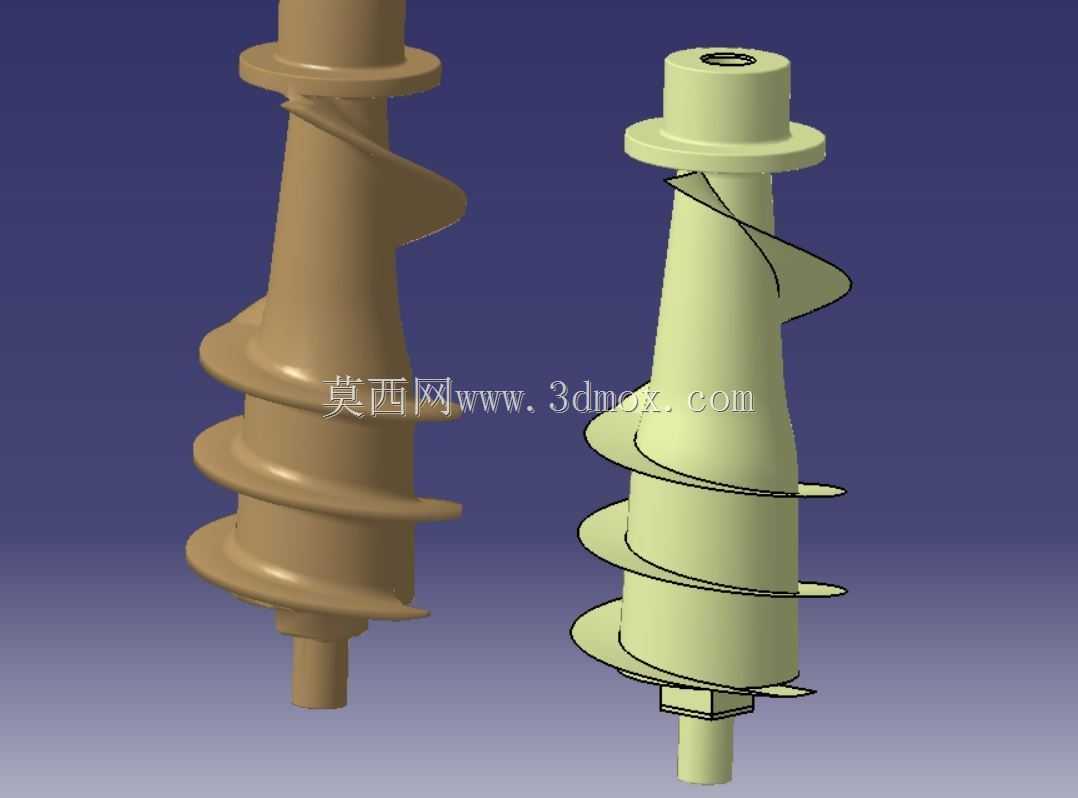

　　上下两处定位结构共同约束径向跳动，避免螺旋叶片外缘与腔体内壁发生刮擦。螺旋叶片的型线设计是整个零件的难点，从顶端法兰向下，芯轴直径先逐步收窄再小幅放大，叶片外缘直径同步跟随芯轴锥度变化，推送行程前段螺距较大，能够快速抓取落入腔体内的物料，后段螺距逐步缩小，推送力随之提升，可对颗粒、粉体甚至半流体物料形成稳定挤压输送效果。逆向建模过程中，先通过扫描获取叶片外缘的连续点云，拟合出螺旋引导线，再以引导线为路径扫描出叶片的薄壁实体，叶片与芯轴交接处做圆角过渡，消除应力集中尖角，避免长期受交变载荷后出现焊缝开裂问题。两种不同配色的模型分别对应不同表面处理状态，棕褐色版本模拟量产时采用的机加工后阳极氧化金属质感，

　　浅绿版本则对应工程塑料注塑成型的外观效果，实际选型时金属材质螺杆适用于输送硬质颗粒、有一定磨损性的工业物料，塑料材质螺杆运行噪音更低、自润滑性好，多用于办公设备、小型食品给料装置内部。设计校核阶段需要重点确认螺旋叶片外缘与腔体内壁的单边间隙，间隙过大会出现物料卡滞、回流现象，间隙过小则受热胀冷缩影响容易出现运动干涉，通常根据输送物料的平均粒径将间隙控制在零点三到零点八毫米区间。顶端法兰的厚度需要满足锁紧螺钉的沉头深度要求，保证螺钉装入后端面不高出法兰表面，不会和上方驱动端盖发生碰撞。底端方形止口的边长与腔体底槽采用小间隙配合，既可以传递部分扭矩，也能在装配时起到周向定位作用，降低安装对位难度。这类螺杆的曲面无法通过常规拉伸、

　　旋转命令直接生成，建模时需要先搭建螺旋线的参数化方程，将螺距、锥度、叶片厚度全部设置为可调整参数，后续针对不同输送量需求修改参数即可快速衍生出系列化规格，不需要重新绘制整个曲面。曲面缝合完成后需要逐一检查叶片与芯轴的布尔合并结果，避免出现面体重叠、缝隙等几何错误，保证后续导入工程图模块时可以正常生成剖面、标注尺寸，也能直接导出用于数控加工或者模具分型。在小型3D打印送料机构、化妆品灌装螺杆泵、精密粉料分装机中，这类变径螺旋螺杆的推送精度远高于普通等直径螺旋，能够在极小的旋转角度下实现微量物料的稳定供给，不会出现普通输送杆常见的脉冲式出料问题。
