汽车发动机活塞连杆组件三维结构设计

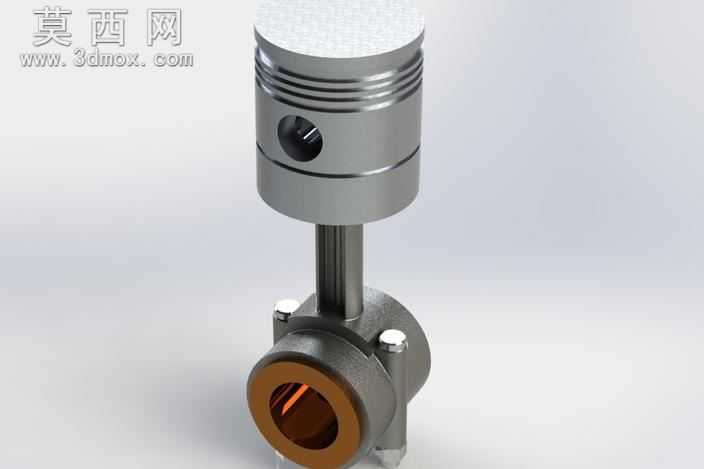

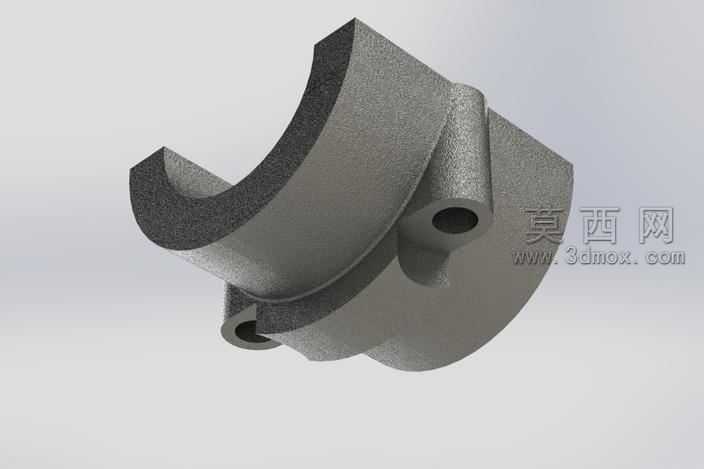

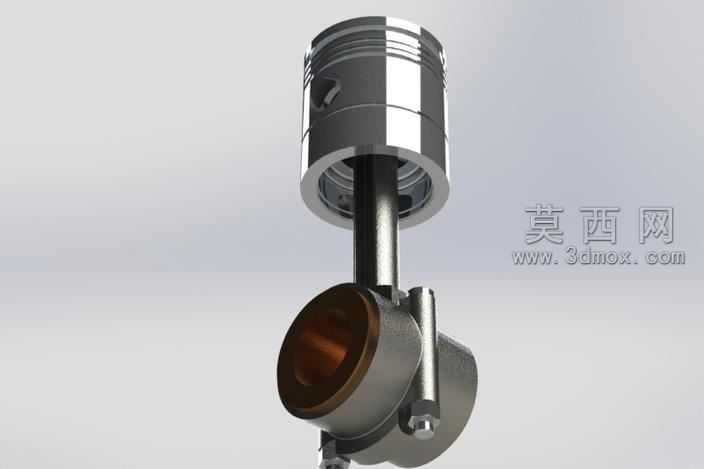

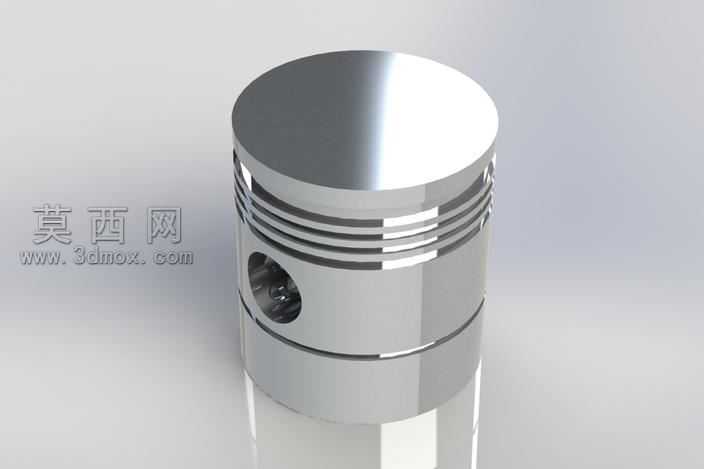

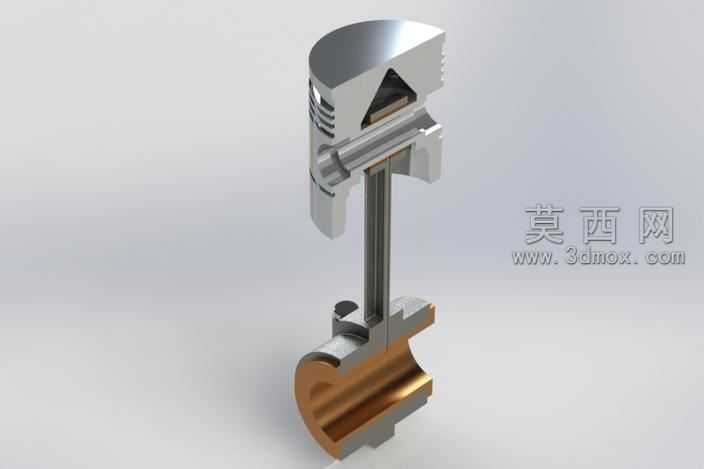

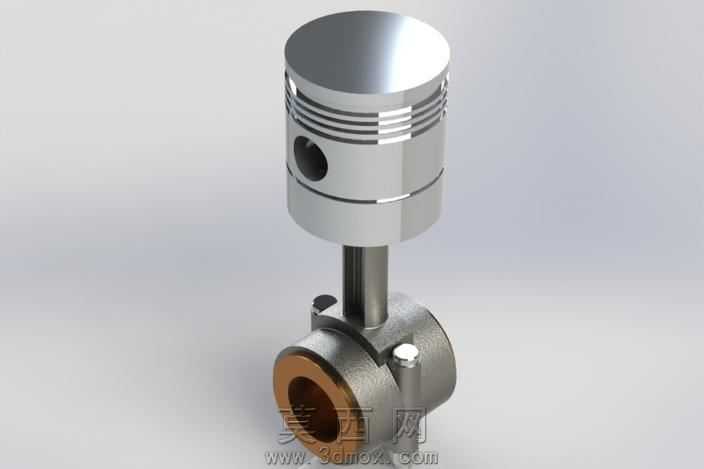

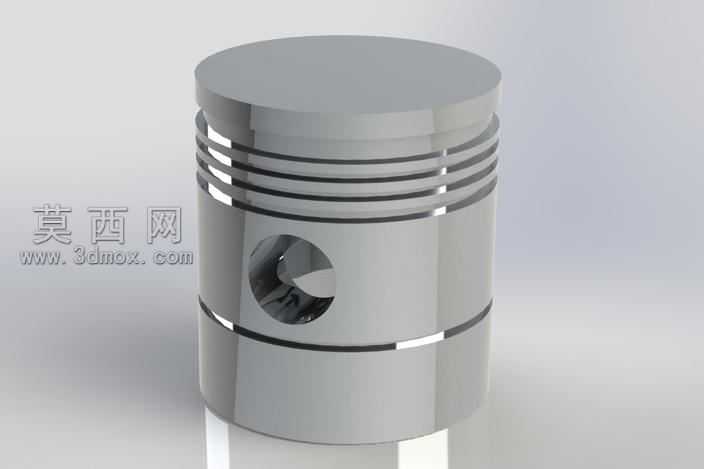

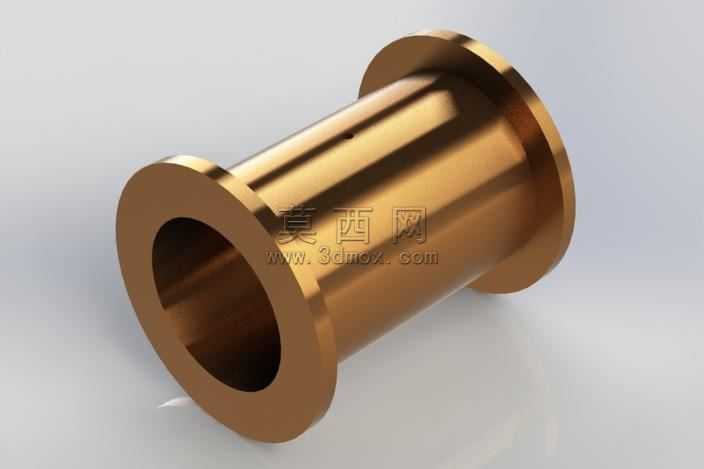

本作品为汽车动力核心的活塞连杆组件三维建模成果，整体采用SolidWorks软件完成全参数化建模，建模过程严格遵循内燃机零部件的实际工程尺寸比例，对各部件的装配关系做了精准还原。模型首先从活塞本体开始构建，活塞顶部采用平顶设计，表面做了金属抛光质感的渲染处理，还原了铝合金活塞的高反光金属特性；活塞环槽区域做了等距分层设计，三道气环槽与一道油环槽的尺寸完全匹配量产活塞的工程规范，槽体边缘做了微小倒角处理，避免渲染时出现生硬的棱角反光。活塞销座孔采用同轴度约束设计，孔内壁做了珩磨质感的哑光金属材质处理，与活塞本体的亮面铝合金材质形成视觉区分。连接活塞与连杆的活塞销采用空心圆柱结构，表面赋予高硬度合金钢的磨砂金属材质，与活塞销座的装配间隙做了可视化的细微处理，还原实际装配的公差状态。连杆部分采用分体式结构设计，连杆杆身做了工字形截面的轻量化处理，表面赋予锻钢的哑光金属质感，连杆大头的剖分面采用平切口设计，连杆螺栓与螺母做了独立建模，螺纹细节做了简化但保留了六角头的结构特征，大头轴瓦部分采用铜合金材质，渲染时做了暖色调的金属质感处理，与连杆本体的冷色调钢材形成清晰的材质区分。整个组件的装配约束完全按照实际运动关系设置，活塞可沿缸套轴线做直线往复运动，连杆可绕活塞销摆动，同时连杆大头可绕曲柄销做回转运动，完整还原了内燃机中将活塞直线往复运动转化为曲轴回转运动的机构原理。渲染阶段采用三点布光方案，主光源从斜上方打亮活塞顶部的高光区域，辅助光源补全连杆侧面的暗部细节，背景采用浅灰色渐变背景突出金属部件的轮廓，整体渲染效果清晰展现了各部件的结构特征与材质差异，可用于内燃机结构教学、动力系统原理演示以及相关零部件的设计参考。
