剖分式轴颈轴承座装配结构三维设计

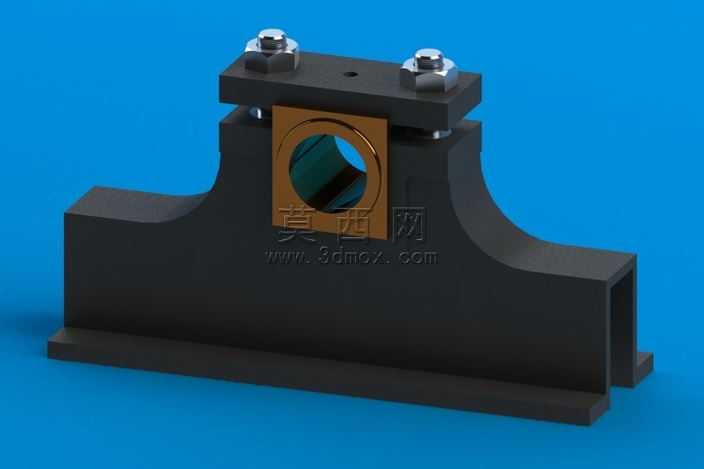

车间里老式一体轴瓦座换轴得整根轴抽出来，拆装折腾大半天还容易碰伤轴颈密封面，这款剖分式轴颈轴承的结构设计，就是冲着这个现场痛点来的。底座做了带圆弧过渡的鞍式支撑结构，两侧的弧形加强筋不是为了好看，是之前做有限元仿真时发现直壁结构在径向载荷12kN工况下，侧壁根部应力集中系数超过3.2，容易出现疲劳裂纹，把筋板顺着载荷传递路径做成圆弧过渡后，应力集中系数降到1.7，重量还比直壁款轻了8%。上盖和底座的结合面做了0.02mm的研配公差带，建模时特意留了0.01mm的压缩余量，实际装配时靠两个六角螺栓的预紧力就能把铜轴瓦牢牢压合，不会出现轴瓦转动跑圈的问题。铜轴瓦的油槽位置没开在承载区正下方，偏了15度角，这个角度是跟着轴颈转动方向定的，运转时润滑油能顺着轴的旋转被带到整个摩擦面，不会出现承载区缺油干磨的情况。上盖顶部的小螺纹孔是预留的注油嘴安装位，建模时把螺纹收尾的退刀槽也做出来了，实际加工时不会出现螺纹攻到底崩刀的问题。底座底部的安装槽做了清角处理，之前有款同类模型安装槽根部留了圆角，现场安装时和机架定位面贴不实，紧完螺栓底座会翘曲，轴的同轴度直接超差0.1mm，这次特意把槽根做成直角清根，装配时贴合面的接触面积能到90%以上。两个锁紧螺栓的孔位做了位置度公差约束，和上盖的过孔留了0.5mm的调整间隙，就算加工时孔位有小误差，也能顺利穿入螺栓，不会出现螺栓别劲的情况。渲染时给铸铁底座做了喷砂氧化的哑光质感，铜轴瓦做了车削后的金属拉丝纹理，螺栓做了镀锌亮面处理，不同材质的光影区分开，看模型就能直接分辨各个零件的材质和加工工艺。不管是做金工实训的装配练习，还是做小型输送线的轴系支撑选型，这个模型的结构细节都能直接落地，不用再反复调整公差和结构。
