剖分式带座基座轴承三维结构设计

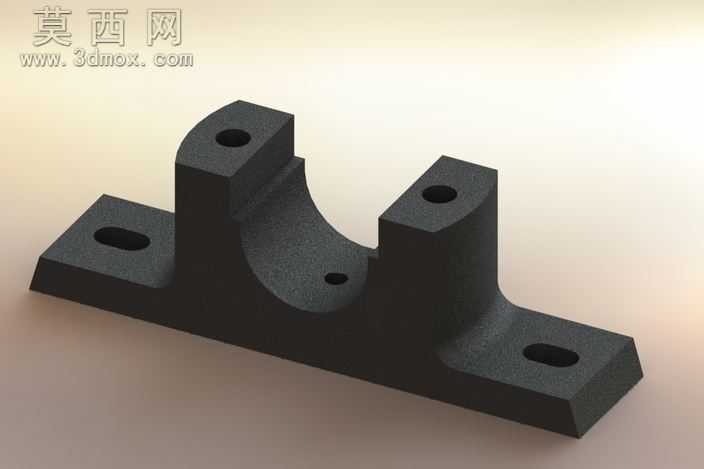

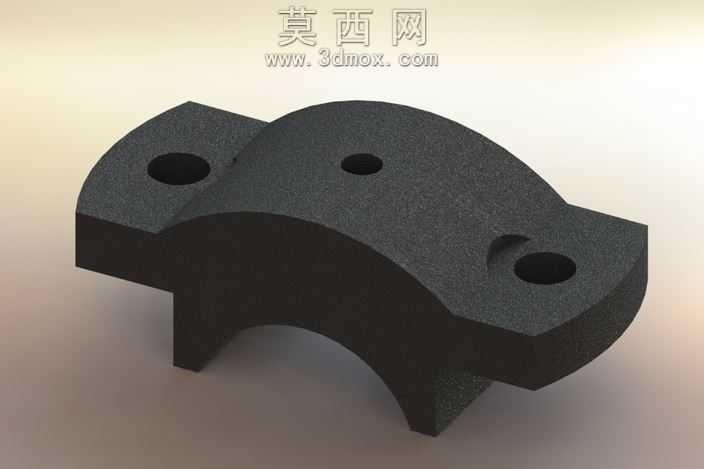

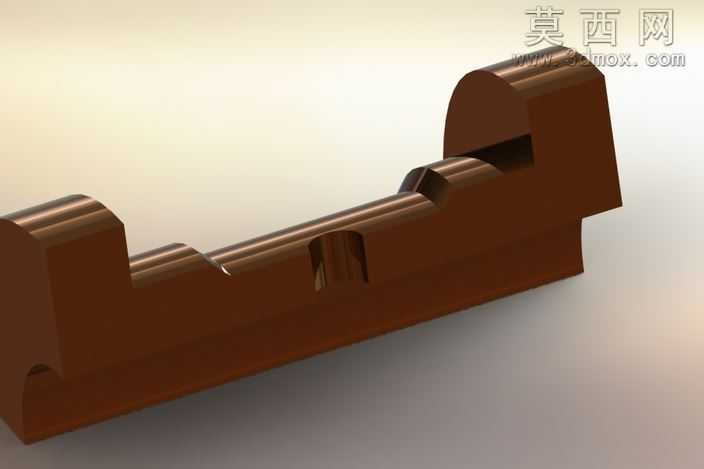

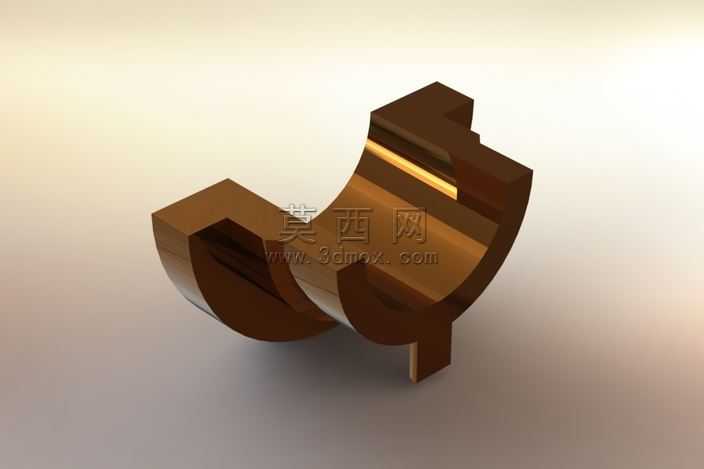

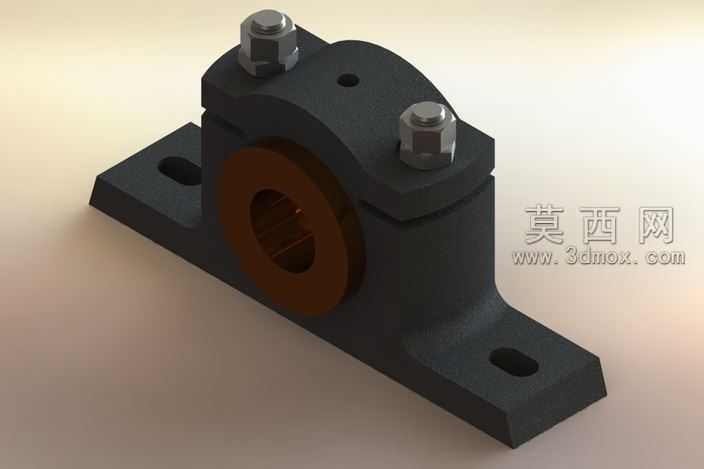

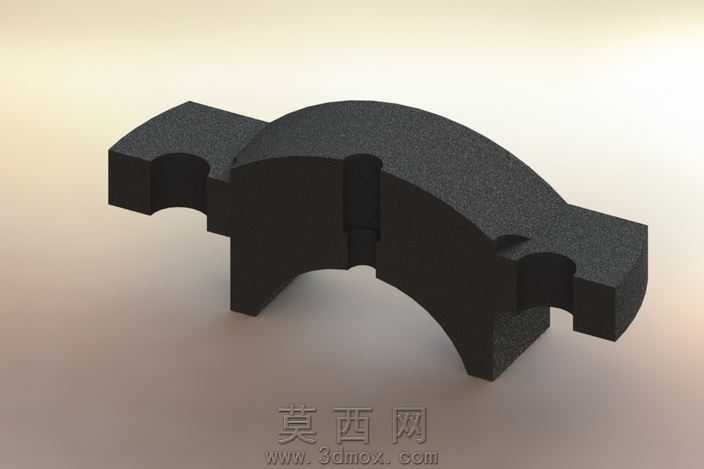

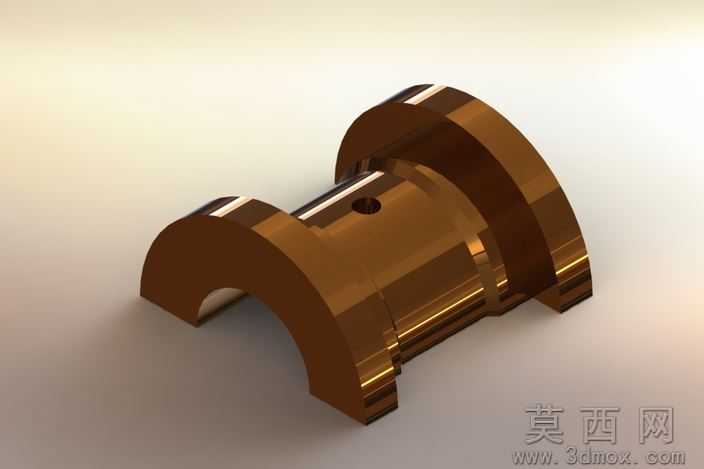

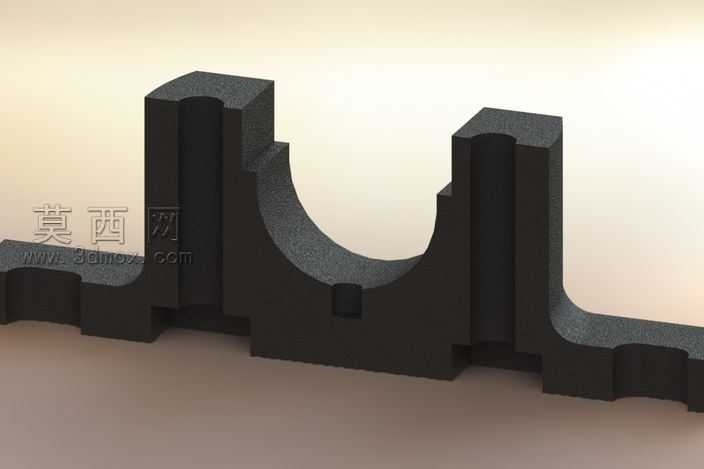

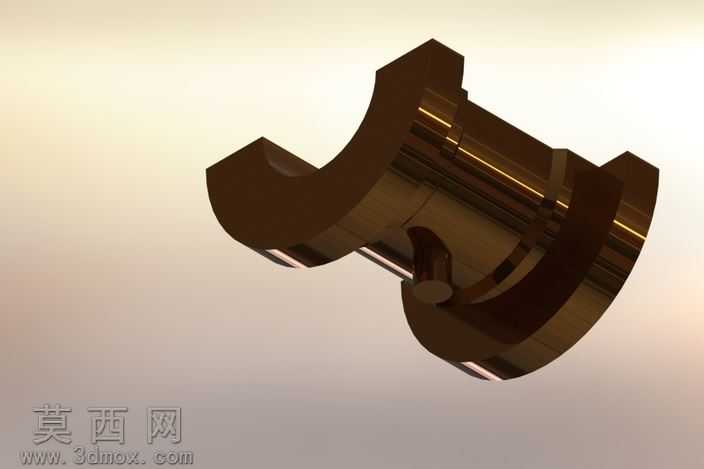

本模型采用SolidWorks进行全参数化三维建模，整体为剖分式对开基座轴承结构，建模过程严格遵循机械设计中滑动轴承座的通用尺寸规范，先绘制底部安装底座的二维草图，通过拉伸特征生成带两个长圆形安装孔的底座基体，长圆孔设计可适配安装时的位置微调需求，降低装配对位难度。随后构建轴承座的上下对开抱箍结构，上下抱箍的结合面做精准的贴合面处理，保证合模后内孔的同轴度公差符合轴系支撑的精度要求，在抱箍顶部设计两个螺栓安装凸台，通过拉伸切除生成螺栓过孔，配套的六角头螺栓与六角螺母采用标准件建模流程生成，螺纹细节做简化示意同时保证装配关系准确，可直观展示紧固件的锁紧固定方式。内孔处的轴瓦部分单独建模，采用铜合金材质的视觉表现，与座体的铸铁材质形成明确区分，还原真实产品的材质搭配逻辑。渲染阶段采用Keyshot进行材质与光影处理，座体赋予铸铁哑光黑材质，添加细微的铸造纹理质感，螺栓螺母赋予镀锌钢的金属光泽材质，轴瓦赋予黄铜材质的暖金属质感，背景采用浅米色渐变环境，搭配柔和的侧方主光源与补光，清晰呈现模型的结构轮廓、装配层次与细节特征，避免光影过强掩盖结构细节。设计思路上，该剖分式基座轴承主要用于旋转轴系的径向支撑，相比整体式轴承座，剖分结构可在不拆卸轴端其他零部件的情况下完成轴承的安装、检修与轴瓦更换，大幅降低设备维护的工作量；底座的安装面做平整处理，保证安装后与设备机架的贴合稳定性，上下抱箍通过螺栓锁紧后可抱紧内圈轴瓦，轴瓦内孔与转轴配合，承受轴系运转过程中的径向载荷，同时可通过轴瓦的磨损更换延长整体部件的使用寿命，适用于各类通用机械设备的轴系支撑部位，建模过程中对各部件的装配间隙做合理设置，可直接用于装配干涉检查、工程图生成以及3D打印样件验证等场景。
