户外多功能立式综合自重训练架

　　这套立式综合训练架的结构方案，最初是围绕社区公共健身区、街头开放式运动场地以及商用户外体能训练点的实际使用需求搭建的，不同于室内健身房依赖配重块的大型组合器械，整套设备完全依靠使用者自身重量完成训练，不需要额外配置配重片、传动钢索或者电动调节机构，后期运维的成本被压到极低，也适配露天环境长期放置的使用要求。

　　从落地布局来看，设备底部采用三向延展的支撑脚结构，三个支脚沿中心主立柱周向均匀分布，每个支脚末端都配置了防滑接地垫，整套设备的占地投影直径控制在1.8米左右，中心主立柱的总高度约2.2米，安装时不需要在地面做大面积混凝土浇筑，仅需在三个支脚的固定点位打膨胀螺栓锁定，或者在支脚下方装配配重压块即可完成固定，对场地的适配性很强，不管是硬质塑胶运动场地、水泥地坪还是铺装砖面都能部署，安装完成后设备周边预留0.8米以上的活动余量，就可以满足使用者做大幅度动作时的空间需求，不会和周边其他健身设施产生干涉。

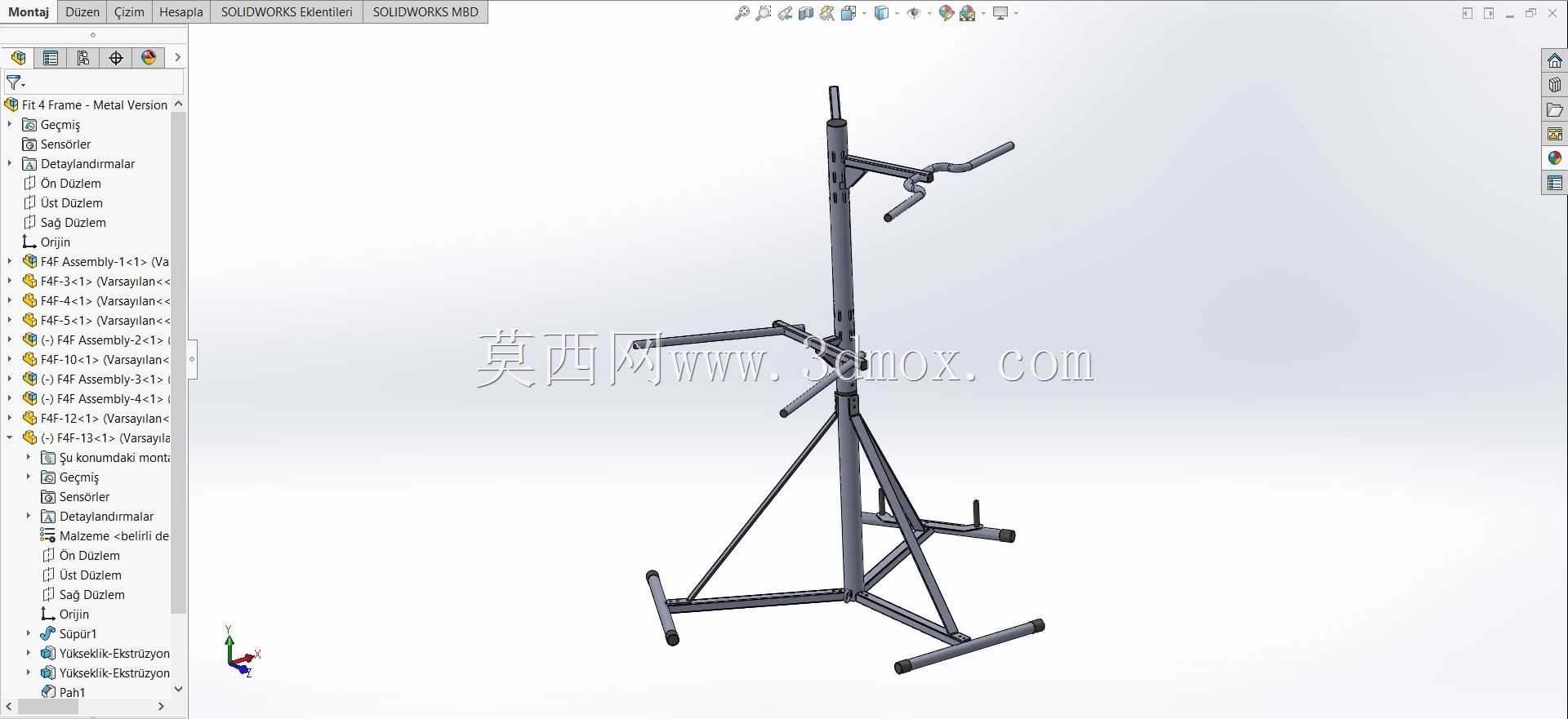

　　结构设计上，中心主立柱采用分段套接的圆管架构，管壁厚度按照长期承受动载荷的标准选型，所有横向伸出的功能把手都通过抱箍式锁紧结构和主立柱连接，不同身高的使用者可以根据自身臂展、训练动作的需求，调整把手的安装高度与伸出角度，锁紧后把手的径向晃动量控制在很小的范围内，足以承受人体悬挂、摆动时产生的交变冲击载荷。主立柱上部伸出的两组高位把手，适配引体向上、悬垂举腿、双杠臂支撑类动作，把手外套防滑握持套，即使露天环境下沾有露水也能保持足够的握持摩擦力；中下部伸出的两组水平扶手，可用于辅助俯卧撑、站姿核心训练、台阶支撑类动作；靠近底部的低位支脚结构，既可以作为双杠训练的低位支撑，也能用来完成倾角俯卧撑、足部固定的仰卧起坐动作，不同高度的功能件覆盖了从入门健身者到高阶街头健身爱好者的训练需求。

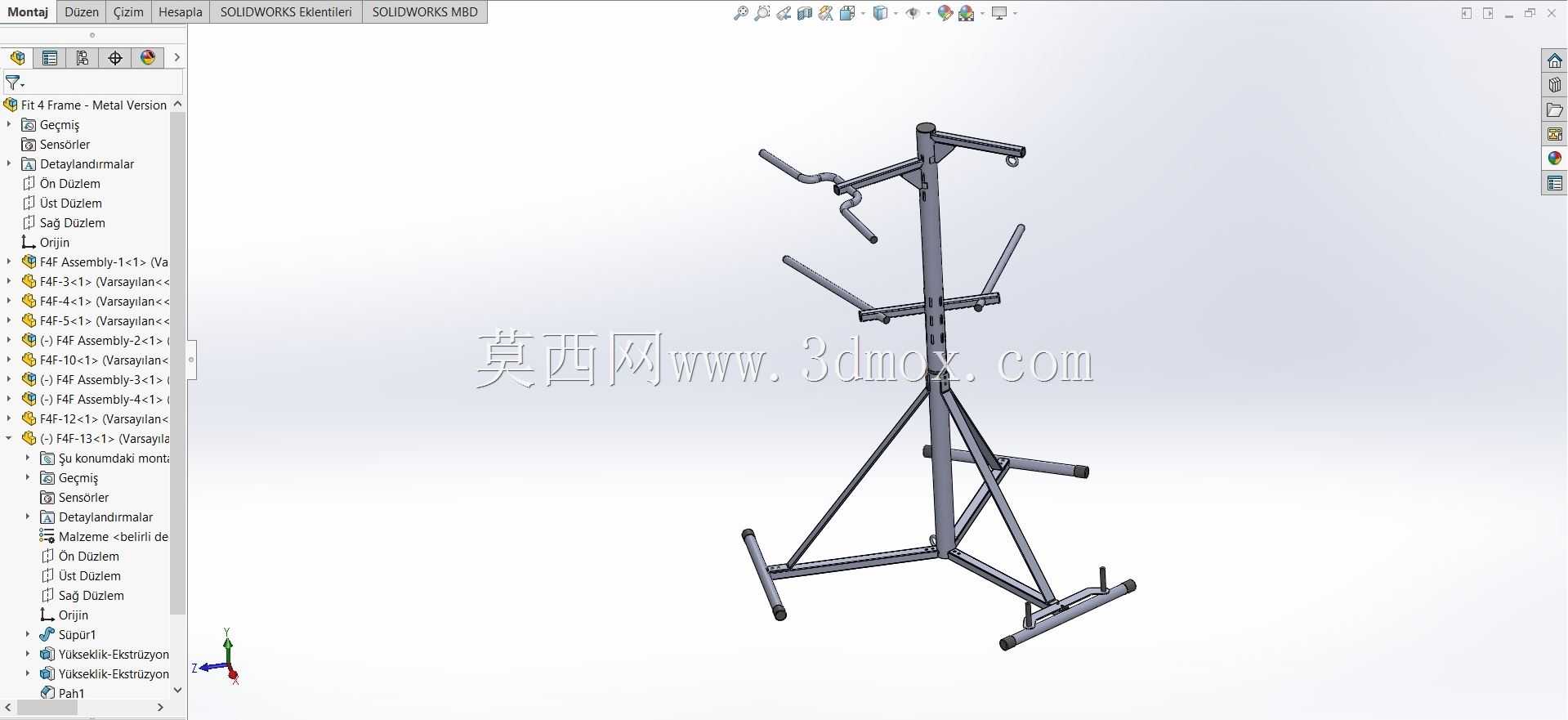

　　斜向布置的加强拉杆从主立柱中下部直接连接到底部的三个支撑脚，形成稳定的三角形桁架受力结构，当使用者在设备单侧做悬挂摆动动作时，侧向的载荷会通过斜拉杆直接传递到三个支撑点，避免主立柱长期受单侧弯矩出现连接位松动，整套结构的受力路径非常清晰，没有多余的复杂传力零件，所有管材的连接位都采用圆角过渡，没有突出的尖锐棱角，户外使用时也能降低运动磕碰的受伤风险。

　　实际场景部署中，这类设备常被安置在城市滨水健身带、社区户外活动场、校园露天体能区，和常规的漫步机、扭腰器等低强度公共健身器材形成互补，能满足年轻人做力量训练、街健动作练习的需求；设备本身没有易损耗的传动部件，所有金属构件都做了户外防锈的表面处理，长期经受日晒雨淋也不会出现锈蚀掉漆的问题，日常巡检仅需要检查把手锁紧位的螺栓松紧、接地脚垫的磨损情况即可，运维难度远低于室内带配重的综合训练器械。建模过程中所有管材的管径、连接位的配合尺寸、把手的握持间距都按照人体工程学的实测数值设定，支撑脚的跨距经过受力校核，即使使用者在设备上完成摆动类的动态动作，整机的抗倾覆余量也能满足公共健身器材的安全规范，结构拆分逻辑也兼顾了运输便利性，整套设备可以拆解为立柱段、支脚段、把手组件几个部分，现场组装不需要特殊工装，两个人配合即可快速完成部署。
