户外双位漫步机健身器材结构

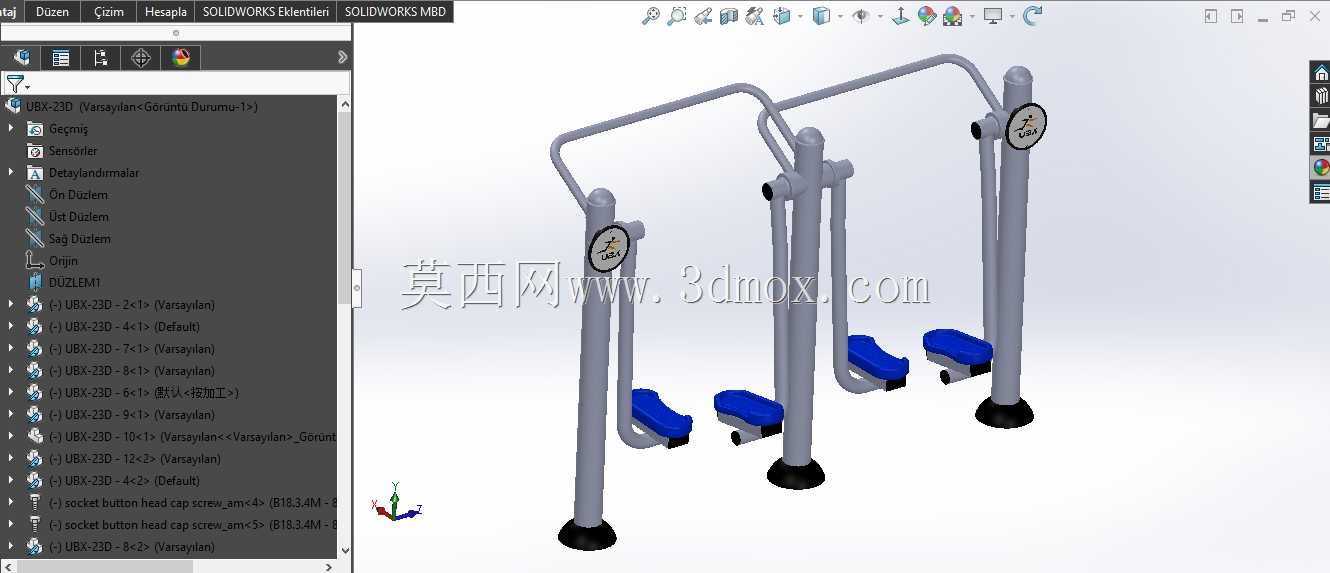

　　该三维结构对应社区、公园、广场及学校操场中常见的双位漫步机，属于室外公共健身路径设备。设备主体由四根竖向承重立柱、顶部弧形扶手框架、两组摆动连杆、脚踏平台、底部固定盘及装饰标识件组成，整体采用左右对称布置，可供两人同时进行下肢摆动训练。实际使用时，使用者双手扶住上部扶手，双脚分别踩在两侧踏板上，通过腿部前后自然摆动完成类似步行的低冲击运动，适合日常热身、关节活动和中老年人群的轻度有氧锻炼。

　　从结构设计角度看，立柱承担主要竖向载荷与侧向倾覆力矩，底部扩大的固定盘用于与混凝土地基或预埋钢板连接，保证设备在反复摆动过程中的稳定性。顶部扶手采用圆管弯制，高度和握持位置兼顾不同身高人群；扶手与立柱之间形成连续框架，可提高整体刚性，减少单侧受力时的扭转。摆动机构沿竖直立柱附近布置，踏板通过连杆悬挂，使运动轨迹被约束在稳定的前后摆动范围内，避免踏板横向偏移。踏板表面采用带边界的平台造型，实际产品中通常配合防滑纹理或冲孔结构，以提升湿滑环境下的脚部附着力。

　　建模时需要重点表达圆管立柱的中心线走向、弯管半径、立柱间距、踏板离地高度、摆臂连接点位置以及底部安装盘的轮廓。四根立柱并非孤立布置，顶部扶手通过弯管将相邻立柱连接，形成两个独立但外观统一的训练工位。双工位之间保留适当间隔，既方便两人并行使用，也避免摆臂和踏板在运动过程中发生干涉。踏板下方的黑色端部结构可理解为缓冲或限位区域，在真实产品中常与阻尼件、橡胶止挡或耐磨衬套配合，用于控制摆动极限、降低碰撞噪声。

　　安装边界方面，这类设备通常布置在平整硬化地面上，周边需要预留安全活动空间，前方和后方不应设置台阶、座椅、道路边缘或其他健身器械。设备占地呈长方形，长度方向由双工位并列跨度决定，宽度方向需要覆盖踏板前后摆动范围以及使用者站立空间。立柱底部固定点应保持同一水平面，地脚连接位置需满足抗拔和抗倾覆要求；若采用预埋方式，埋入深度、混凝土强度和螺栓规格需结合现场载荷确定。三维布局中可将底部圆盘作为安装基准，向四周延伸维护区和安全缓冲区，便于在场地规划阶段校核设备间距。

　　功能特性上，漫步机的运动阻力主要来自人体自重、摆臂惯性以及可选的阻尼结构，动作节奏由使用者自行控制。相比高强度力量器械，它的结构简单、维护点少、开放程度高，适合高频次公共使用场景。设计时不能只关注外观造型，还要考虑摆臂销轴的疲劳、管材焊缝受力、踏板边缘防夹、扶手端部封闭以及户外防腐处理。圆管外表面通常采用喷塑或喷漆涂层，连接件使用防锈紧固件，转动部位设置防尘罩或润滑结构，以适应日晒雨淋环境。

　　该模型对健身器材设计、公共设施布置和机械结构教学都具有参考价值。通过装配关系可以清晰看到立柱、扶手、摆臂、踏板和底座之间的空间层级；通过运动干涉检查，可以验证踏板在最大摆角下是否触碰地面或相邻工位；通过工程图展开，还可以进一步细化管材规格、壁厚、焊接节点、地脚螺栓和安全警示位置。整体结构没有复杂传动系统，但对稳定性、人机尺度和户外耐久性要求较高，是典型的公共健身机械设备。
