环形检修作业钢平台带爬梯护栏

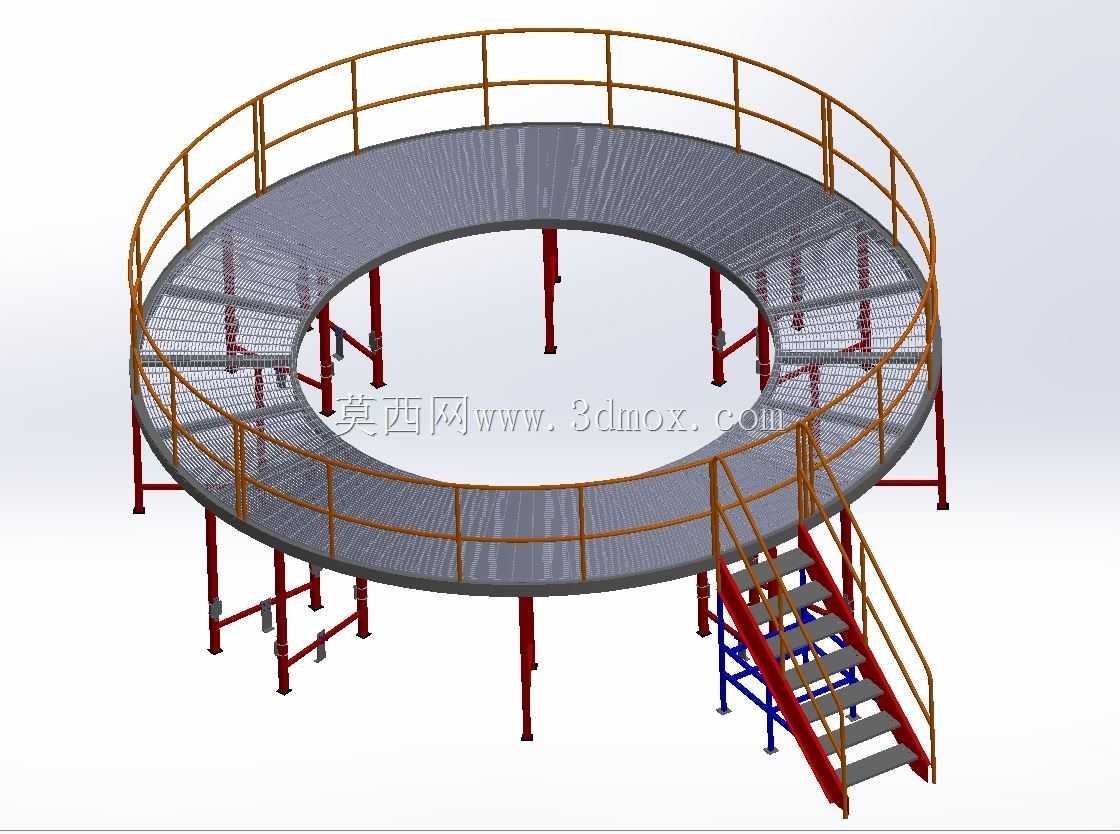

　　这套环形钢结构作业平台主要围绕立式罐体、筒仓、反应釜、大型塔器或中心贯通式设备布置，平台整体呈圆环状，中间留出大直径中空区域，供被检修或被操作的主体设备竖向穿过。现场常见于化工车间的反应釜外围操作层、粮食与粉料筒仓的顶部巡检层、水处理罐体周边维护通道，以及冶金、建材行业中需要绕设备一周进行阀门操作、仪表读数、管道法兰紧固和取样作业的工位。

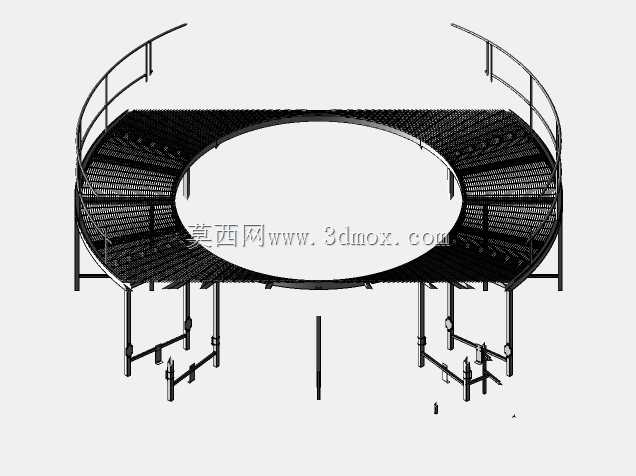

　　从结构组成看，平台由环形铺板、外围护栏、内侧护栏、放射状支撑立柱、斜向爬梯及梯段扶手构成。铺板采用格栅板形式，格栅的开孔能够让雨水、冲洗水和散落粉尘直接下落，避免积水积料造成打滑，同时格栅自重较花纹钢板更轻，对支撑框架的载荷更友好。铺板下方由环形梁与径向梁组成承托骨架，梁系沿圆周均布，把人员载荷、工具载荷传递到若干根独立支腿上。支腿落地处设置底板，可通过地脚螺栓与混凝土地面或预埋钢板固定，保证平台在人员集中偏载和爬梯上下冲击时不发生晃动。

　　护栏沿平台外圆整圈连续布置，内圆同样设置栏杆，防止人员朝向中心设备一侧跌落。栏杆采用立柱加横杆的形式，立柱间距按常规人行平台防护要求均布，顶部扶手高度满足站立防护需要，中间横杆填补空档。爬梯从地面斜向接入平台，梯梁两侧带扶手，踏步采用防滑结构，梯段底部与地面支撑连接，上端与平台骨架刚性衔接，形成稳定的上下通道。爬梯入口处的平台护栏相应断开并做过渡处理，保证通行顺畅同时不留下防护缺口。

　　设计思路上，环形平台的核心约束是中心净空。建模时需要先确定被包围设备的最大外径、保温层厚度、管道法兰凸出量以及人员靠近操作所需间隙，再据此反推内圆半径；外圆半径则取决于通道宽度、是否需要在平台上摆放工具小车或临时检修件。平台宽度一般要保证两人侧身交会以及阀门手轮操作空间，过窄会导致巡检时无法避让，过宽则浪费钢材并增大支腿跨度。支腿布置需要避开地面设备基础、电缆桥架和管线走向，因此立柱并非简单等分圆周，而是结合现场障碍物做局部调整，同时保证相邻立柱之间的梁挠度在允许范围内。

　　安装边界方面，需要重点核对平台顶面标高与设备人孔、视镜、加料口、阀门手轮的操作高度是否匹配，过高或过低都会使操作人员长期弯腰或抬手。爬梯倾角、踏步间距和扶手延伸长度要结合现场可用地面距离确定，若水平占地受限，可改用更陡的梯段或增加中间过渡平台。平台与中心设备之间应保留检修间隙，避免设备振动、热膨胀直接摩擦平台结构；在有热位移的设备周边，内圈护栏与设备保温层的距离要按热态位移量放大。

　　三维建模时，环形铺板可按圆周阵列方式生成格栅单元，护栏立柱沿内外圆弧路径阵列，斜梯单独作为子装配体定位到平台开口处。需要特别检查爬梯与平台骨架的交接节点、支腿底板与地面的干涉、内圈护栏与设备管道的碰撞，以及环形梁在分段运输时的拼接位置。整体结构以栓接或焊接方式成型，分段法兰连接便于运输和现场组装，适合在设备就位后围绕主体进行二次安装。
