复古辐条式摩托车无内胎轮辋总成

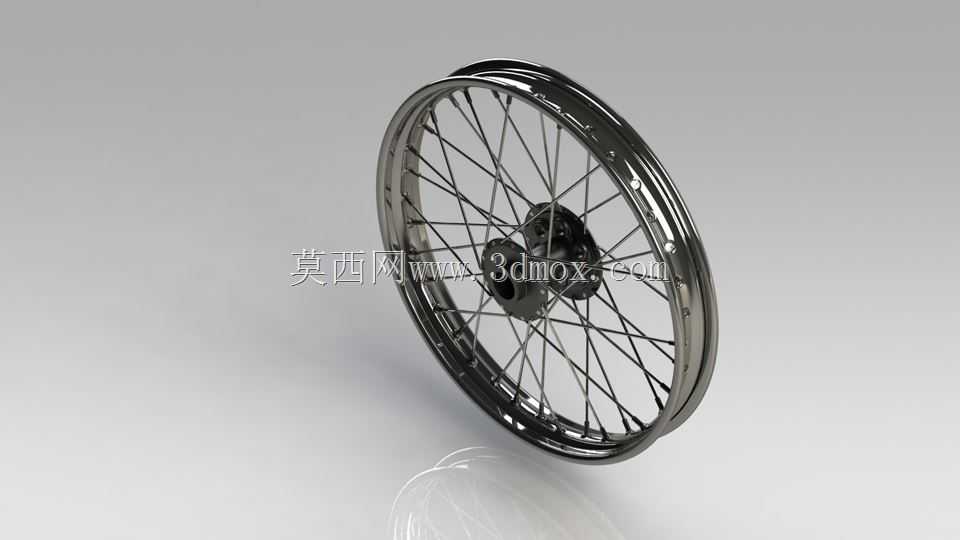

　　在两轮代步设备的行走系统开发环节，轮组作为直接承接路面载荷、衔接车架转向与动力输出的核心部件，其结构合理性直接决定整车的操控质感、承载能力与维护成本。这套采用钢丝辐条编织结构的旧式摩托车轮，没有配置现代无内胎轮常用的充气气门集成结构，轮辋本体为整体卷制焊接的金属环形构件，表面做抛光镀铬处理，既保留了经典复古车型的外观辨识度，也兼顾了户外使用场景下的防锈耐蚀需求。

　　从实际落地的应用场景来看，这类辐条轮广泛适配中小排量复古街车、越野摩托以及老式通勤两轮车，和一体压铸铝合金轮毂相比，钢丝辐条的柔性连接特性可以在经过非铺装路面、颠簸坑洼时通过辐条的微量弹性形变分散冲击载荷，避免硬连接轮圈受侧向冲击直接出现开裂失效。越野工况下骑手飞跌落差时，轮组瞬间承受的径向冲击会先传递到交错排布的辐条上，每根辐条承担的拉力被均匀分摊到轮辋整个圆周，即便单根辐条出现松动，也可以通过调整条母的张紧度快速修正轮圈径向跳动与端面偏摆，不需要整体更换轮毂，这也是辐条轮在长途穿越、复古改装领域长期被选用的核心原因。

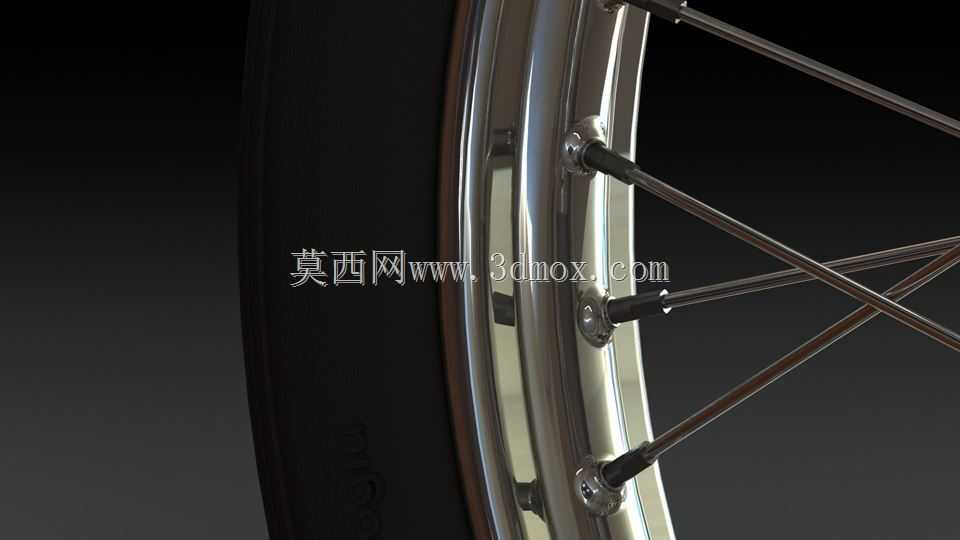

　　结构设计层面，整个轮组分为三个核心装配单元：中心轮毂主体、环形轮辋、以及数十根交错编织的钢制辐条。中心轮毂采用双侧法兰凸缘结构，法兰盘上沿圆周均匀加工辐条安装孔，前后两侧的孔位呈交错角度排布，辐条一端穿过法兰孔后折弯挂接，另一端穿入轮辋内壁对应的钻孔，通过带外螺纹的条母锁紧。编织时采用交叉跨接的排布方式，相邻辐条不在同一径向平面，而是互相交错形成三角稳定结构，这种布局既可以限制轮辋相对于中心轮毂的周向转动，传递驱动轴输出的扭矩，也能抵消转弯时产生的侧向倾覆力矩，避免轮组出现横向扭动。轮毂中心加工有贯通的轴承安装腔，内置两套深沟球轴承，中间预留衬套定位间距，装配后轴承内圈和前轮轴或者后轮输出轴配合，外圈和轮毂内孔过盈压装，转动时轮毂可以绕固定轴顺滑旋转，轮毂一侧预留制动盘或者制动鼓的安装止口与螺栓孔位，能够适配盘式制动或者鼓式制动两种不同的制动配置。

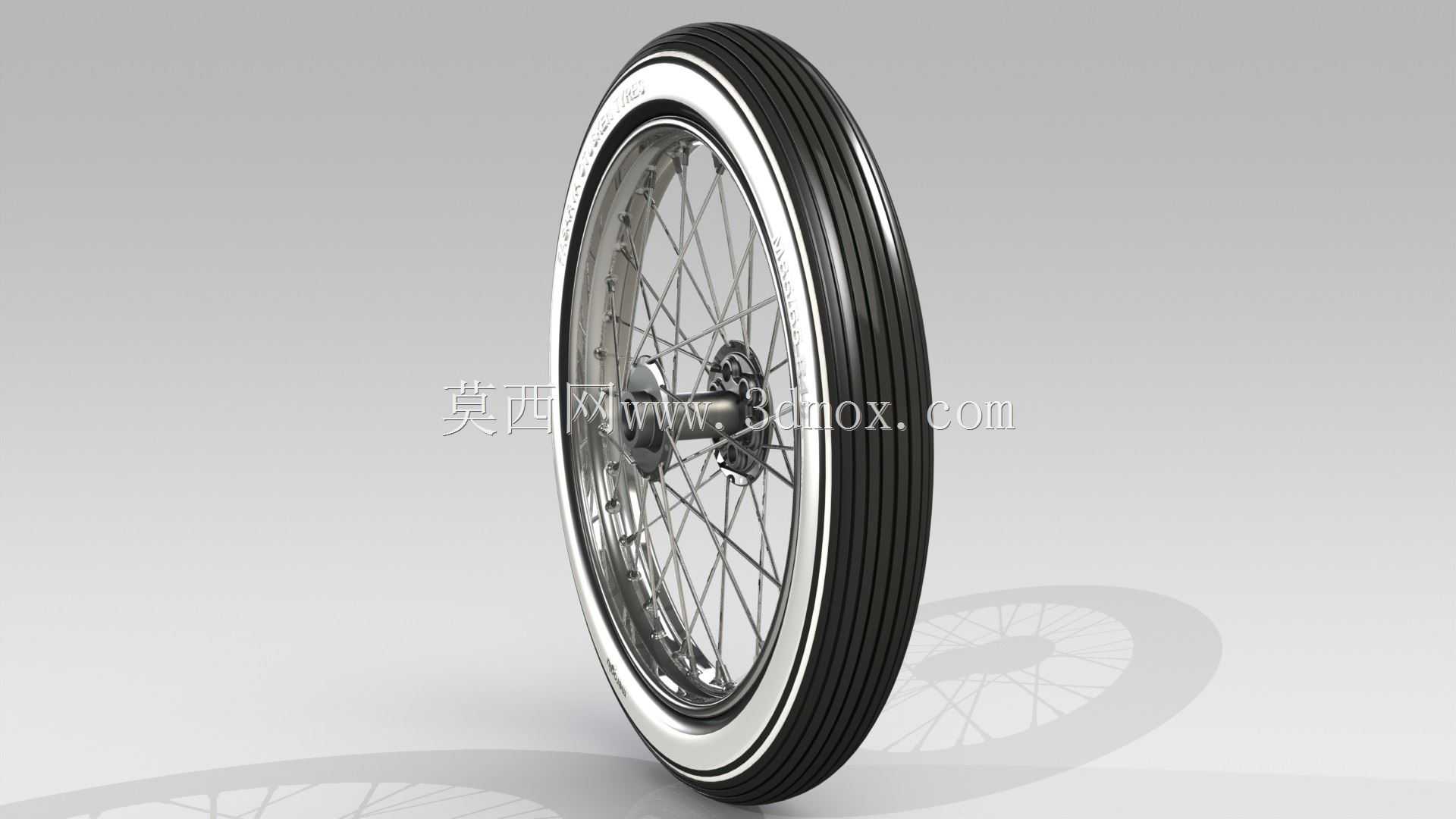

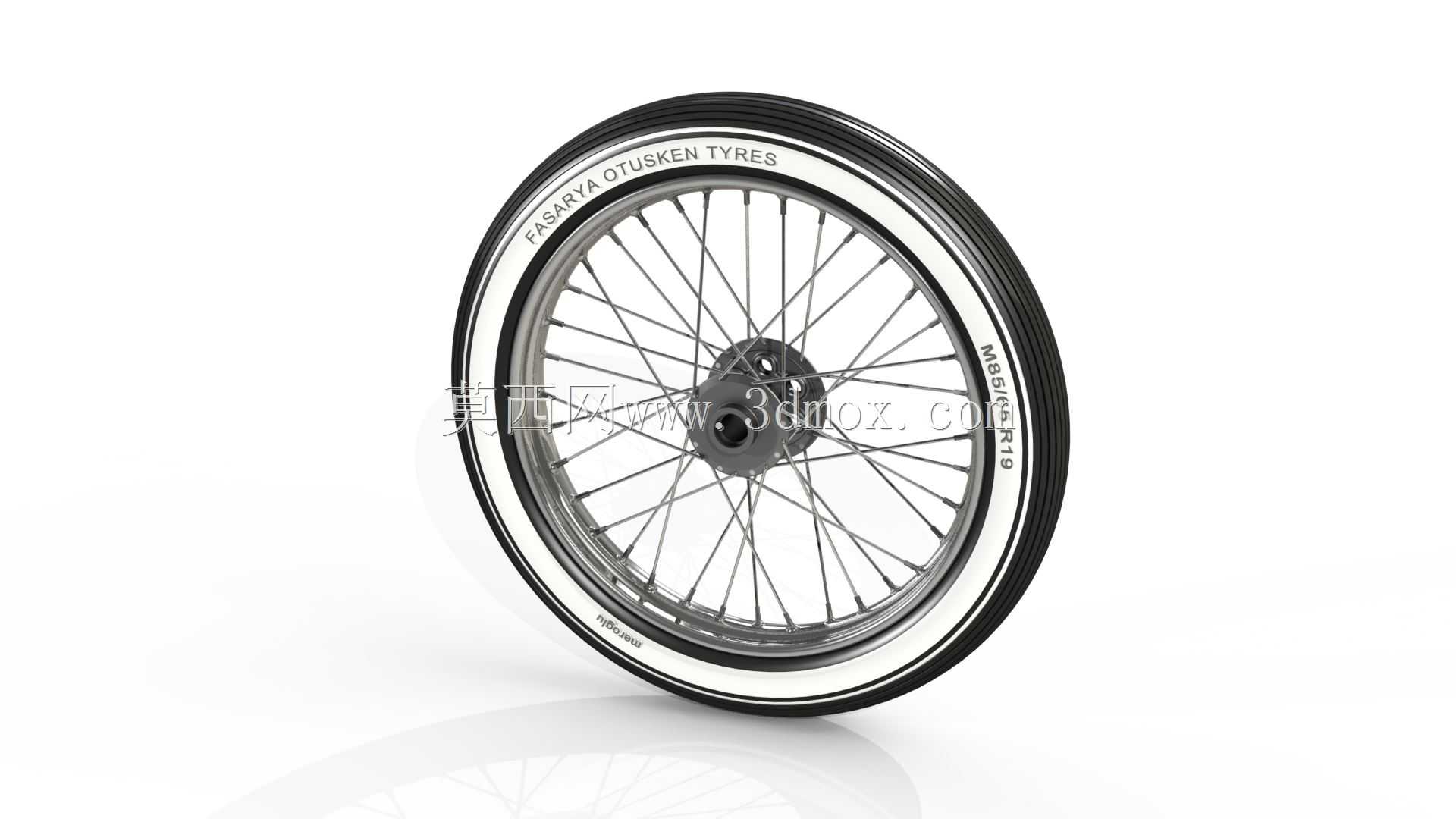

　　安装边界与尺寸匹配上，轮辋的环形宽度、标称直径需要和所选轮胎的规格完全对应，轮辋两侧的凸缘用来卡住轮胎胎圈，充气后胎圈紧贴凸缘内侧实现密封，这套结构因为没有在轮辋上加工气门穿孔，搭配的是传统有内胎的轮胎配置，内胎的气门嘴从轮辋预留的专用缺口伸出，和现代真空胎轮辋的密封逻辑形成明确区分。建模过程中需要重点管控几个形位公差：首先是轮辋安装完成后的径向圆跳动，整圈跳动量需要控制在小范围以内，否则车辆高速行驶时会出现明显的车把抖动；其次是端面偏摆，也就是轮辋旋转时的左右晃动量，偏摆过大会加剧轮胎偏磨，转弯时还会出现轮组蹭擦前叉或者后平叉的干涉问题。辐条的张紧力需要在建模时模拟装配顺序，采用对角逐次锁紧的方式，避免单侧拉力过大导致轮辋被拉变形，所有辐条锁紧后条母端部不能突出轮辋内表面，防止充气后摩擦内胎造成漏气。

　　日常运维场景中，这类辐条轮的调校门槛远低于一体铸造轮毂，车辆长期使用后如果出现轮圈变形，不需要拆卸轮胎就可以通过松紧对应位置的条母修正圆度，维修成本极低。镀铬的轮辋表面在雨天行驶后只需要擦拭积水就可以避免锈蚀，中心轮毂的轴承位置预留有油封安装槽，可以阻挡泥水侵入轴承滚道，延长转动部件的使用寿命。整套结构没有复杂的异形曲面，所有构件都是常规机械加工可以实现的形式，不管是整车厂做新车配套开发，还是改装厂商做复古车型的轮组替换，都可以直接参考该结构完成适配设计，在保证承载强度的前提下还原老式摩托车的经典机械质感。
