建筑暖通矩形风管避让布线三维设计

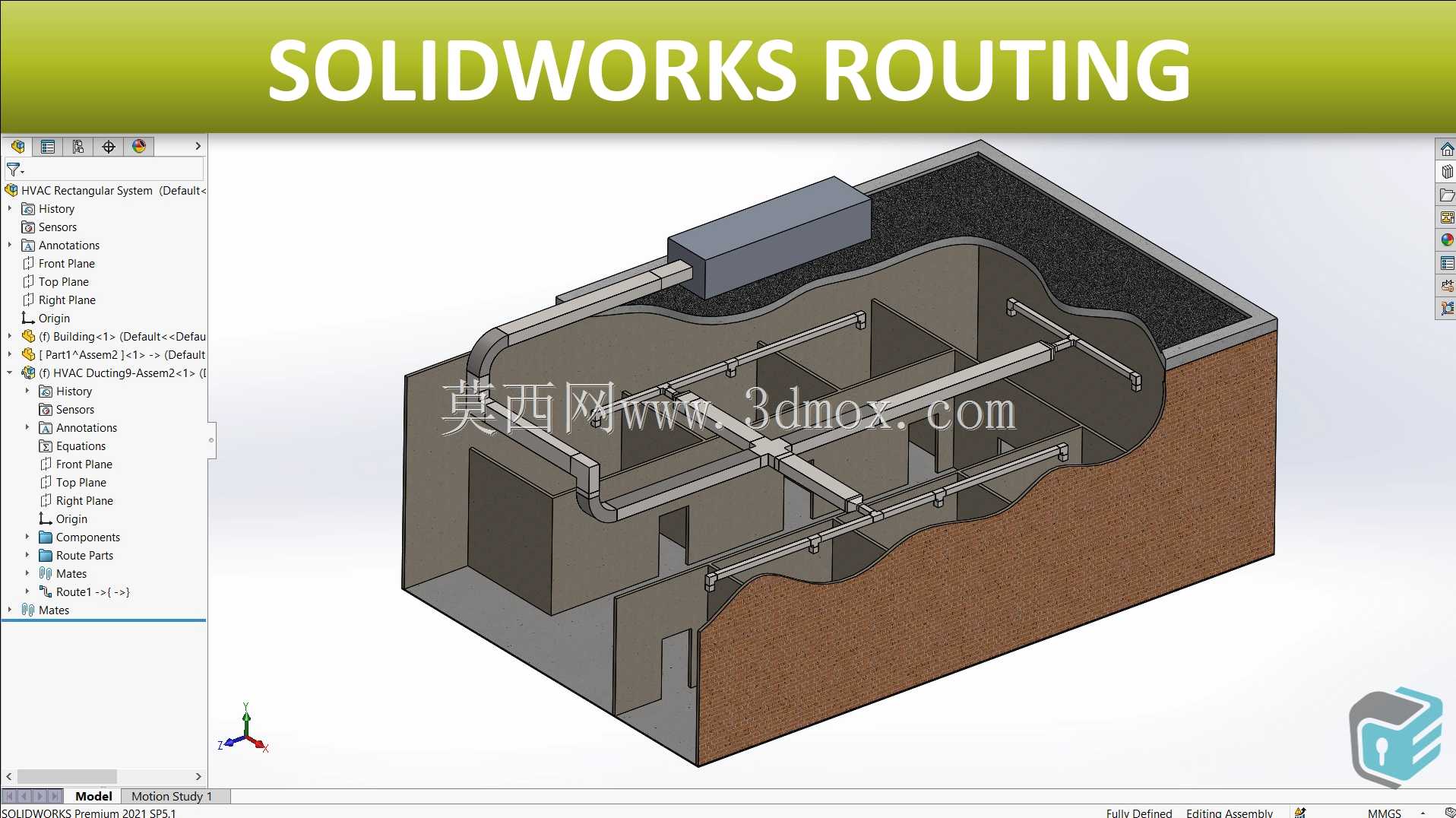

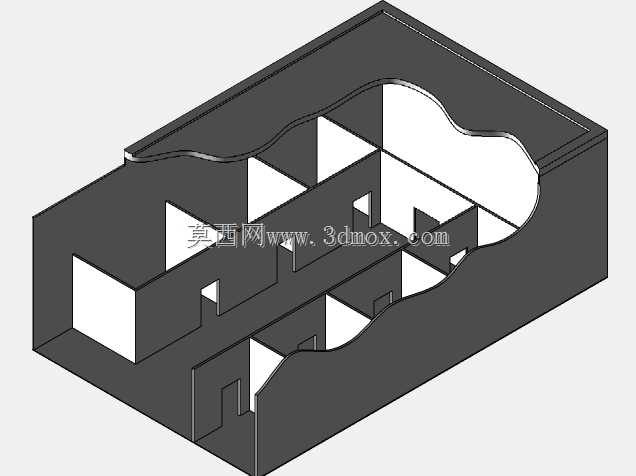

　　这套三维布线方案围绕建筑内部暖通空调系统的矩形风管展开，核心处理对象是吊顶夹层内多专业管线交叉时的空间避让问题。在实际机电安装工程中，暖通风管往往占据吊顶内最大的断面尺寸，与给排水管道、消防喷淋管、电缆桥架、照明线路之间频繁发生标高冲突，若在施工阶段才发现碰撞，只能现场切割风管、临时增加弯头，既破坏气流组织，又造成材料返工和工期延误。该模型以建筑楼层结构为边界，将墙体、楼板、吊顶完成面和设备基础一并纳入装配环境，使风管走向不再是孤立的管路线条，而是与建筑空间、结构梁格和末端设备协同布置的完整系统。

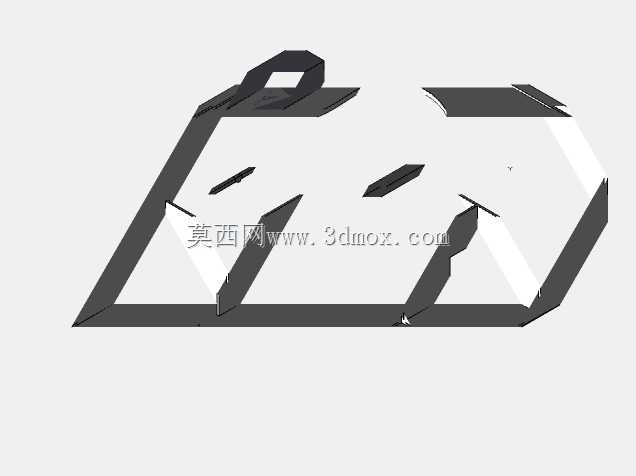

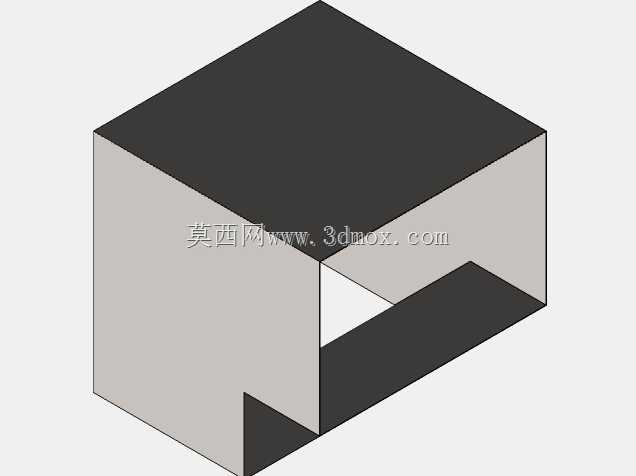

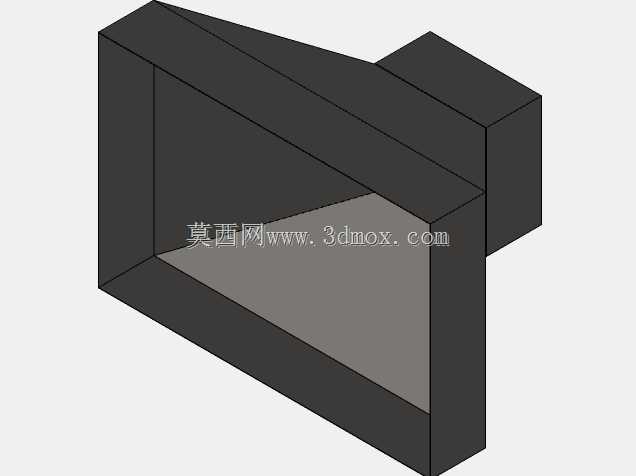

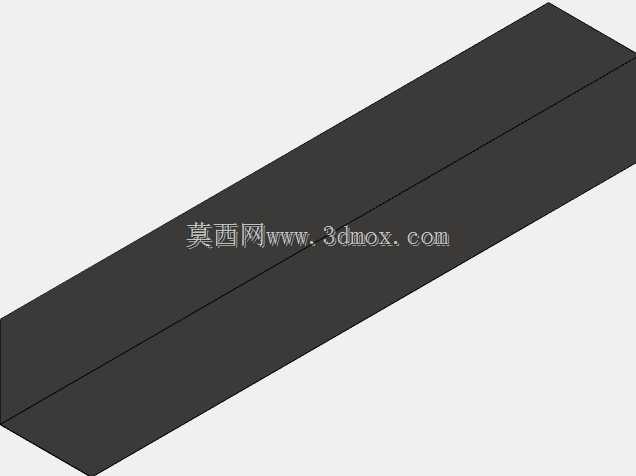

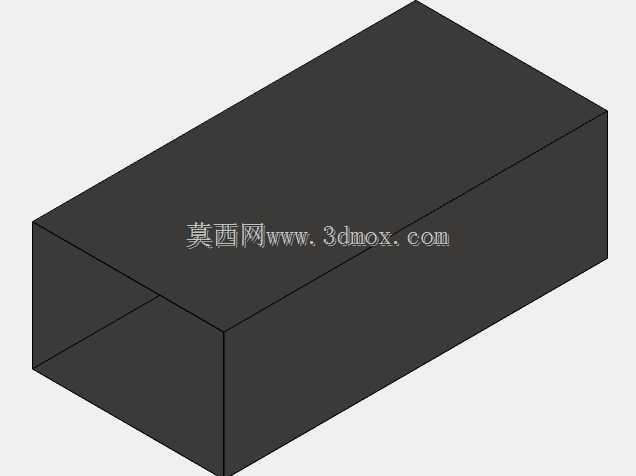

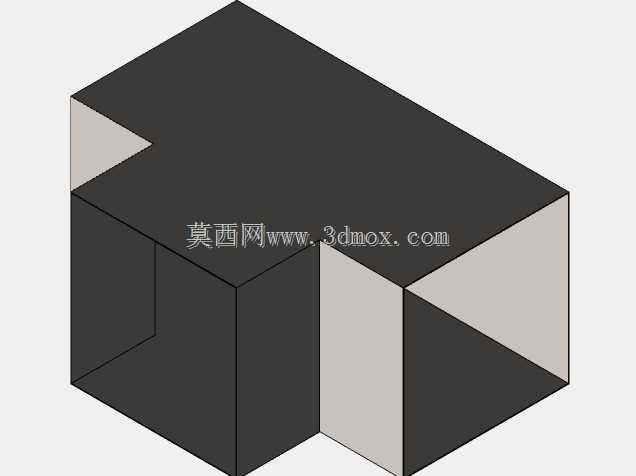

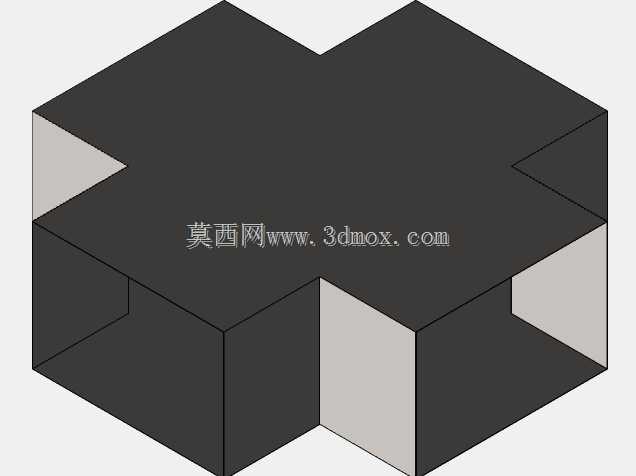

　　从功能用途看，矩形风管主要承担空调送风、回风与新风输送任务。模型中主风管沿走廊或公共区域上方敷设，支风管通过变径、三通和弯头接入各房间末端，气流经风口分配后形成稳定的通风空调回路。矩形断面在吊顶高度受限时具有明显优势：在相同截面积下，矩形管可以压低高度、展宽宽度，更容易贴梁安装，从而为其他专业留出下部空间。方案中多处采用上翻、下翻和水平偏移的矩形回避段，目的不是单纯绕开障碍物，而是在满足风速、阻力和净高要求的前提下，让管线分层有序通过。

　　设计思路上，先确定主管廊的路由和标高，再根据梁底、吊顶完成面以及末端风口位置反推支管路径。风管与结构梁之间保留安装操作间隙，法兰、保温层和支吊架所占空间也需要在模型中预留，不能只按风管外皮判断净距。遇到与桥架或水管交叉的位置，通常遵循有压让无压、小管让大管、电气管线避免紧贴高温风管等原则；但暖通风管断面大、转弯成本高，实际工程中又常作为吊顶综合排布的主控专业，因此模型通过局部矩形弯管和短直管组合，把冲突点转化为可预制、可测量的标准避让段。

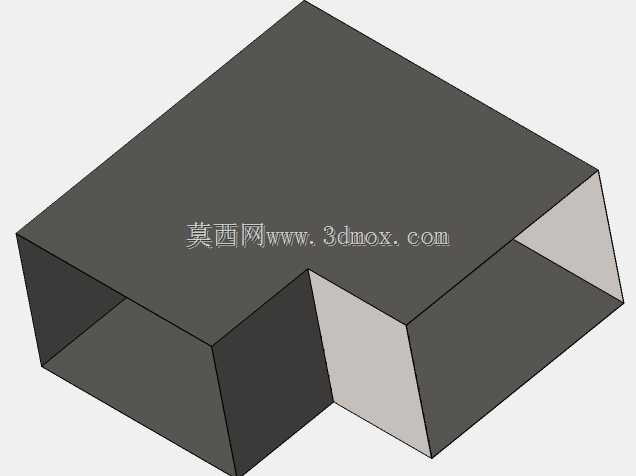

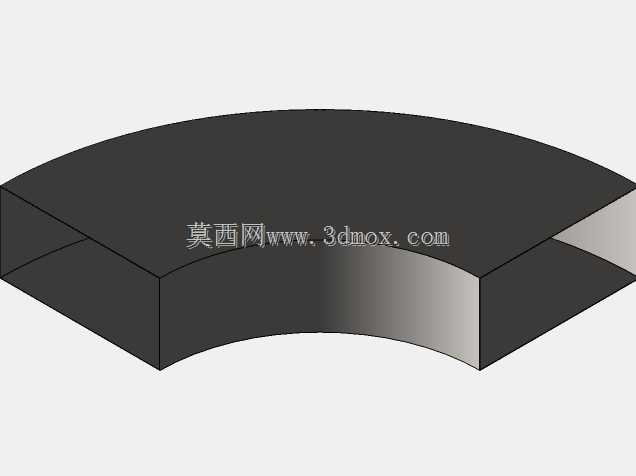

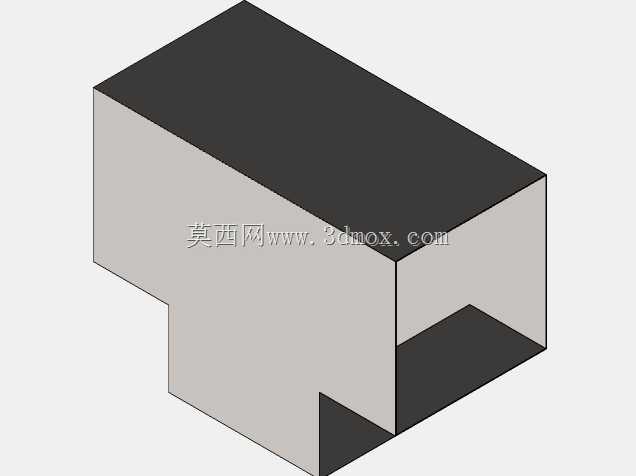

　　外形与安装边界方面，方案清晰表达了风管壁厚、法兰连接边、弯头曲率过渡以及支吊架落点。矩形弯头内侧设置导流叶片趋势，可降低转弯处涡流和噪声；三通分流处保持支管夹角平顺，避免气流突然折转造成局部阻力激增。风管顶部与梁底、侧面与墙体、底部与吊顶龙骨之间均应留出保温施工和检修空间，设备接口处则保留柔性接管或法兰对位余量。对于施工人员，模型可直接用于分段预制、碰撞检查和现场交底；对于结构设计人员，可据此复核吊挂荷载和预留洞口；对于机电选型人员，则能核对风量、断面风速、管路阻力与末端设备静压是否匹配。

　　在工程应用场景中，这类布线方式常见于办公楼、商业综合体、酒店、医院病房楼和工业辅助用房。公共走廊吊顶内管线密集，矩形风管若直线硬穿，往往与消防管、桥架在同一标高相撞；通过提前在三维环境中建立连续路由，可以把避让位置选择在梁间或房间入口附近，减少在主要观瞻区域出现低矮管底。机房与空调箱连接段则需重点控制接口方向，避免设备出口立即急弯，保证风机运行工况稳定。

　　从建模逻辑看，管路不是事后拼接的实体，而是以线路节点、管件规格和连接关系驱动生成。主管规格确定后，支管随风口位置自动派生，弯头、三通、变径和法兰随路由更新，调整标高时相关管件能够同步重建。这种方式便于在方案阶段快速比较多种走管策略：例如主管贴梁上翻可释放吊顶净高，但会增加弯头数量；支管整体绕行可减少主风路阻力，但会占用更多吊顶平面空间。设计人员可结合建筑净高、风量平衡和施工顺序综合取舍。

　　整套方案的价值在于把抽象的二维综合管线图转化为可检查、可测量、可施工的空间装配关系。它不仅展示矩形风管如何回避障碍物，更体现暖通系统在建筑全专业协同中的布置逻辑：风路要顺，断面要合理，检修要可达，结构要能承载，吊顶完成面还要满足建筑效果。通过三维布线，工程团队能够在安装前识别碰撞、优化管件数量、统一支吊架位置，并为后续保温施工、风口安装和运维检修留下明确边界。
