户外单人漫步机健身器材结构设计

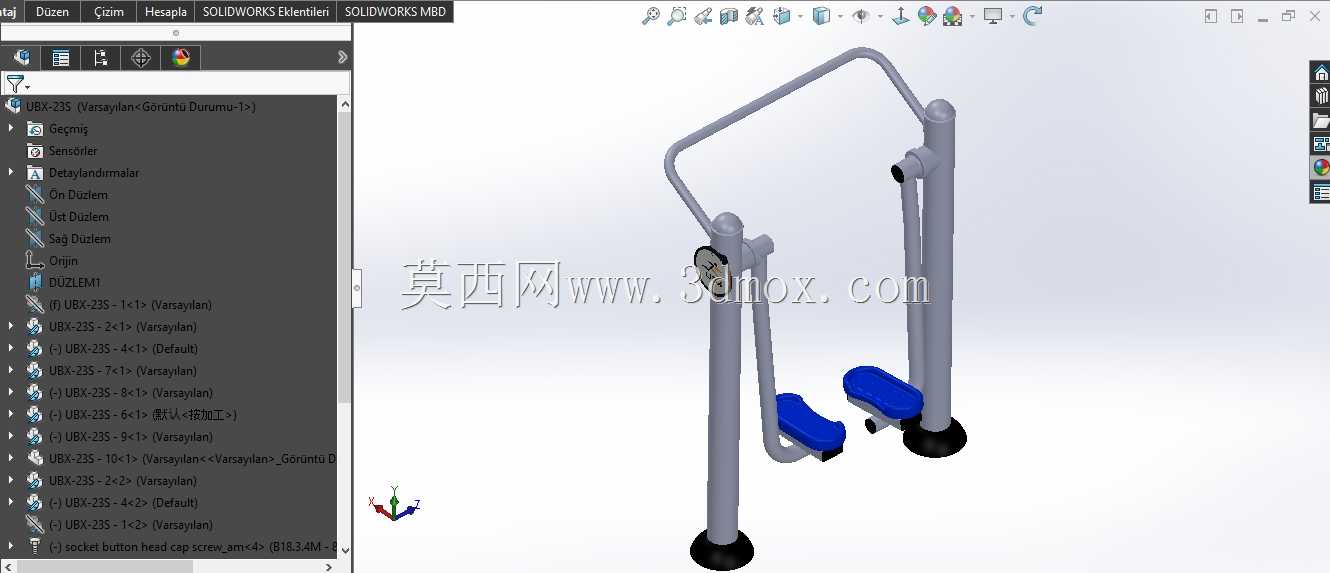

　　该模型呈现的是户外公共健身区域常见的单人漫步机结构，主体由两根竖向承载立柱、上部弧形防护扶手、侧向摆动连杆、脚踏踏板以及底部固定支座组成。设备主要布置在住宅小区活动广场、城市公园、社区健身角、学校操场周边以及养老活动场地，使用时使用者双脚分别站在两块踏板上，双手扶住上部框架，通过下肢前后交替摆动完成类似步行或慢跑的动作。与室内跑步机不同，这类设备不依赖动力输入，运动阻力主要来自人体自重、摆臂铰接摩擦以及踏板运动惯性，结构简单、维护方便，适合露天长期放置。

　　从结构布置看，两根立柱承担整机主要竖向载荷，柱体采用圆管形态，有利于减少户外棱角磕碰，也便于表面喷塑或镀锌防腐处理。立柱底部设置扩大支撑脚，实际产品中通常会与预埋底板、膨胀螺栓或混凝土基础连接，以承受使用者在摆动过程中产生的倾覆力矩。上部弧形管并非单纯装饰件，它将两侧立柱在顶部连接起来，形成门式框架，可提高整机横向刚度；同时弧形轮廓向前上方延伸，能够在使用者身体前倾或失去平衡时提供握持和限位作用。扶手高度需要结合成年人体站立姿态确定，既要保证手臂自然弯曲握持，又要避免过高导致肩部抬升，或过低造成弯腰借力。

　　踏板组件是设备实现漫步动作的关键。模型中两块蓝色踏板分别位于左右摆动杆下端，踏板表面在真实产品中应增加冲压防滑纹、橡胶垫或透水孔，以减少雨天积水和鞋底打滑。踏板与摆杆之间通常保留一定转动自由度，使脚踏面能够随脚踝角度小幅调整，降低膝关节和踝关节的强制扭转。摆杆上端与立柱侧方铰接点连接，下端承载踏板，运动轨迹近似绕铰接轴的圆弧。设计时需要控制摆杆长度和踏板前后位移：位移过小，训练幅度不足；位移过大，则可能造成使用者步幅失控，尤其老年人上下设备时容易踏空。相邻健身器材之间还应预留安全缓冲距离，避免摆臂运动范围与行人通道或其他器材发生干涉。

　　该类器材的设计思路强调安全、耐久和易维护，而不是追求复杂传动。立柱、扶手和摆杆多采用标准钢管焊接成型，铰接位置可采用套筒、销轴、轴承或耐磨衬套。若采用普通钢销直接接触，长期露天使用后容易因锈蚀产生卡滞；若设置轴承，则需考虑密封和润滑维护。踏板下方宜设置机械限位结构，将前后摆动角度限制在合理范围内，防止单次摆动过大导致身体重心超出支撑面。设备边缘应避免开口夹点，摆杆与固定立柱之间的间隙需要防止手指伸入，连接螺栓应使用防盗或防松形式，降低公共环境下的松动风险。

　　外形尺寸方面，这类单人漫步机通常占地呈狭长矩形，高度以成年人胸部至肩部握持范围为参考，宽度需满足单人站立和双脚踏板左右间距，长度则由踏板前后摆动包络决定。安装时不能只看静止状态下的投影，还应按踏板最前、最后极限位置画出动态边界，并在设备前后保留退让空间。基础地面要求平整、硬化，具备足够承载能力；若安装在草坪或松软地砖上，长期使用后容易出现支座下沉。器材周边宜铺设橡胶安全地垫，尤其在老年人活动较多的场所，可降低跌落伤害。

　　从三维建模角度看，该结构适合采用骨架草图与焊件建模结合的方式完成：先确定立柱中心距、铰接轴高度、扶手中心线和踏板运动轨迹，再生成圆管骨架；焊接件可按统一管材规格分段建立，脚踏板、端盖、紧固件和底座作为独立零件装配。运动校核时应建立摆杆旋转副，检查踏板在极限角度下是否与立柱、地面或扶手发生碰撞，同时确认使用者脚部的运动包络不超出安全区域。对于结构工程师而言，模型不仅要表达外观，还应反映管壁厚、铰接轴直径、底板厚度、加强筋位置和安装孔距等制造信息，这样才能直接服务于户外健身器材的放样、焊接、表面处理和现场安装。
