T型管路流体流动演示动画

　　在车间做流体管路方案评审时，最头疼的不是把管子画出来，而是向工艺、运维和甲方讲清介质在三通、弯头处到底怎么走。静态剖视图只能定格某一截面的流向，文字说明又容易让非设计人员产生误解，因此这类T型管路流体流动演示动画，常被用于方案汇报、操作培训和设备出厂前的原理展示。

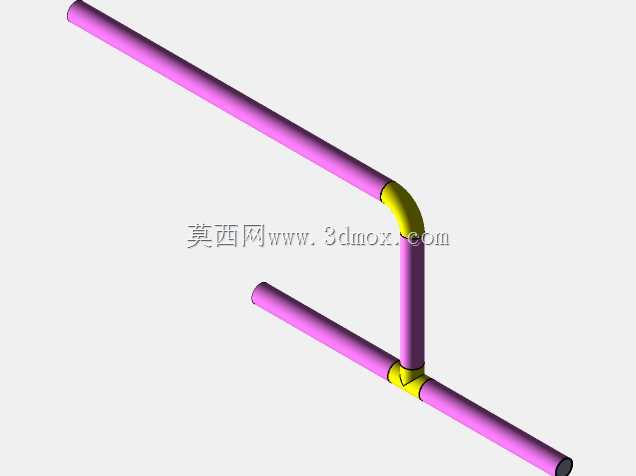

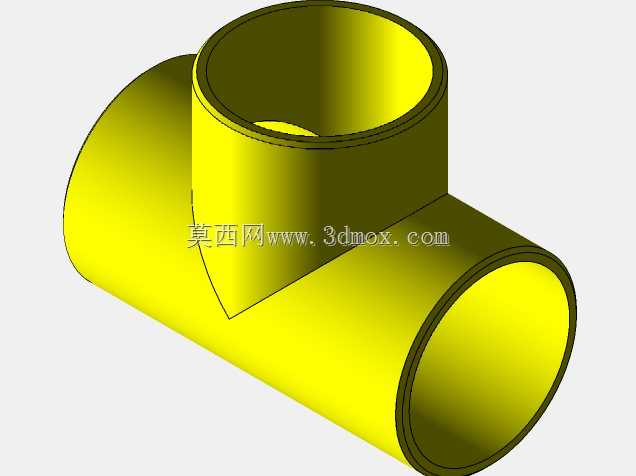

　　这套演示对象选取的是工程中最常见的T型连接管路：一段水平主管在中部引出垂直支管，主管两端与支管端部均保留对接边界，转角处采用圆滑过渡，避免直角台阶造成视觉上的突变。动画重点表现蓝色流体从接口进入后，沿管腔填充、分流、转向和汇合的过程。对于通风除尘、洁净室排风、冷却液分配、气动控制回路等场景，三通部位往往是阻力变化、杂质沉积和噪声产生的关键位置，把流动路径做成连续动画，比单独标注流速箭头更直观。

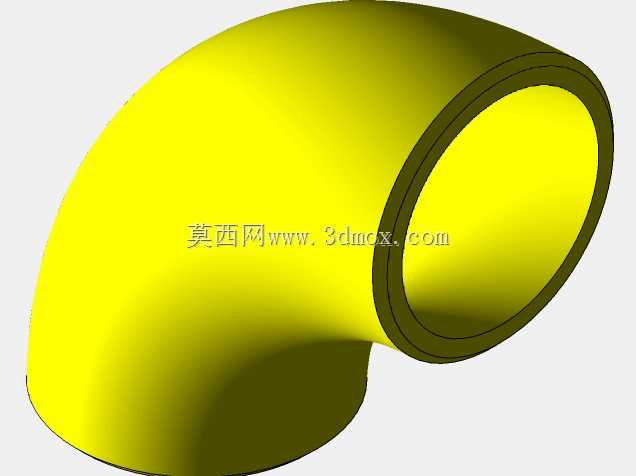

　　从建模思路看，管路本体不需要堆砌复杂外观，核心在于保证中心线、管径和弯管半径的一致性。水平段与垂直段相交后，内部流道必须连通，若三通交汇处存在多余实体或面缝隙，流体示意路径就会出现穿模或断流。实际制作时，通常先绘制三段管路中心线，再按统一管径生成实体，交汇处通过布尔合并形成完整流道；弯头区域保留适当弯曲半径，既能反映真实管道加工习惯，也能让动画中的流体轨迹更平顺。端部法兰或接口可根据展示需要简化，只要明确安装方向和对接位置即可。

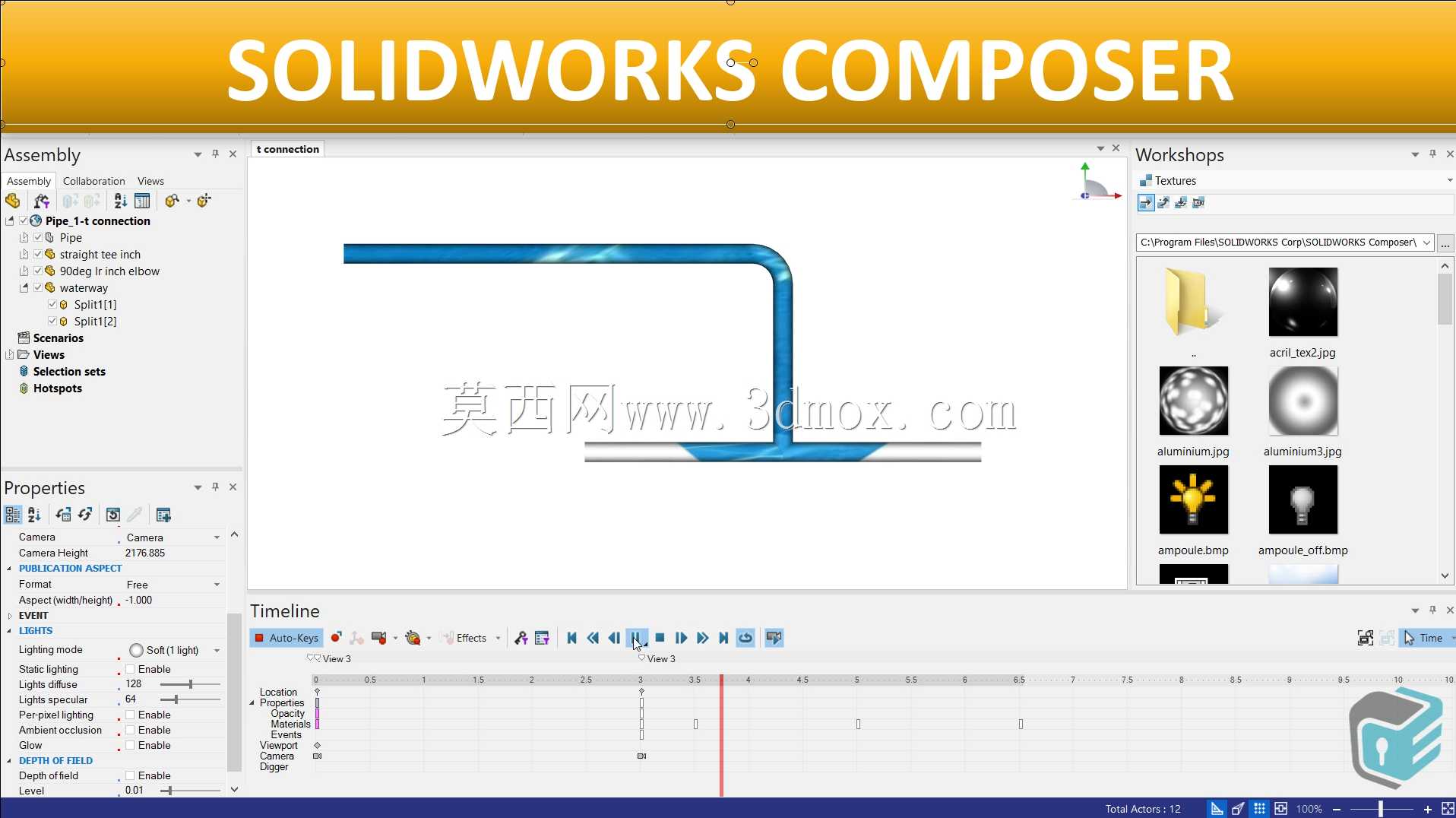

　　动画表现上，流体以带状或柱状形态沿管道中心线推进。水平主管中的介质到达T型节点后，一部分继续沿原方向流动，另一部分随支管转向，视觉上能够清楚看到分流位置和流向变化。若用于培训，还可以在关键帧处暂停，对照说明介质为什么在转角外侧贴壁、为什么交汇处容易形成扰动。它并不替代严格的CFD计算，但能够在设计沟通阶段快速建立空间认知，帮助现场人员理解阀门开闭、支管接入和管路改造后的流向关系。

　　安装边界方面，这类管路布置需要优先确认三条接口轴线的相对位置。水平主管应预留两端接管空间，垂直支管上方或侧方要留出阀门、快装接头、软管或检修通道。若管路嵌入设备机架，三通节点不能紧贴墙板，否则弯头处无法完成卡箍紧固或焊接作业；若用于气动系统，还应在支管附近考虑管夹固定，避免流体脉动引起晃动。动画中的管路虽然是简化演示，但在转化为实际结构时，管径、弯曲半径、接口标高和相邻零部件间距都必须落到三维布局中校核。

　　对于结构设计人员，该动画的价值还在于检查管路可达性。通过旋转视角，可以观察水平管与垂直管背后是否存在线缆、支架或电气元件干涉；播放流动过程时，也能同步检查流体示意路径是否被错误的实体遮挡。设备选型人员则可借助它判断三通方案是否适合当前介质方向，例如送风和排风的支管接入角度不同，冷却供水与回水管的布置也会影响排气和泄水。

　　整体来看，这套T型管路流体动画围绕最基础的三通连接展开，没有复杂外形，却覆盖了管路设计中经常需要沟通的流向、分流、转向和安装空间问题。把它放入设备原理演示、产线管路培训或三维方案审查中，能够让抽象的流体路径变成可连续观察的视觉过程，减少因理解偏差带来的装配和维护问题。
