钣金折弯台历表单成型工装结构

　　这套结构围绕薄板折弯件上的局部凸起、标识浮雕和安装孔位展开，核心不是单纯绘制一个外观摆件，而是把表单工具在钣金设计中的使用逻辑落到可制造的零件上。实际工程里，通讯设备外罩、电控面板、桌面展示支架经常遇到类似需求：板材需要一次折弯成立体支撑，同时表面还要带出按键区、圆形沉台、长方槽、品牌字样和装饰图形。若每个特征都单独用凸模、凹模去定义，特征树会迅速变得冗长，后续改料厚、改折弯半径或调整浮雕位置时，关联关系很容易断裂。表单成型工具的价值，就是把一类重复冲压特征封装成可调用的成形实体，设计时直接放置到目标板面，再由软件完成材料变形方向、终止面和移除面的判断。

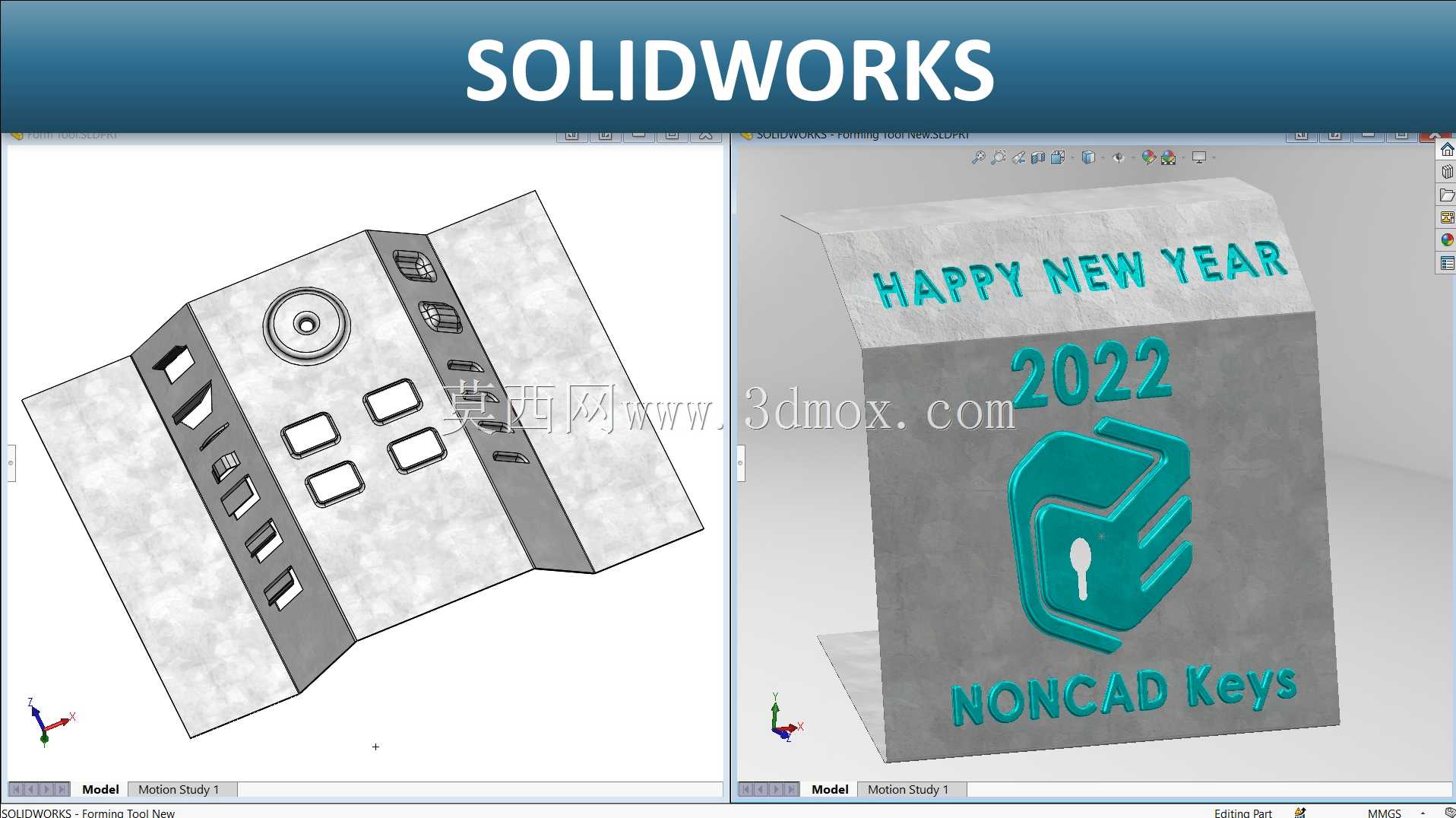

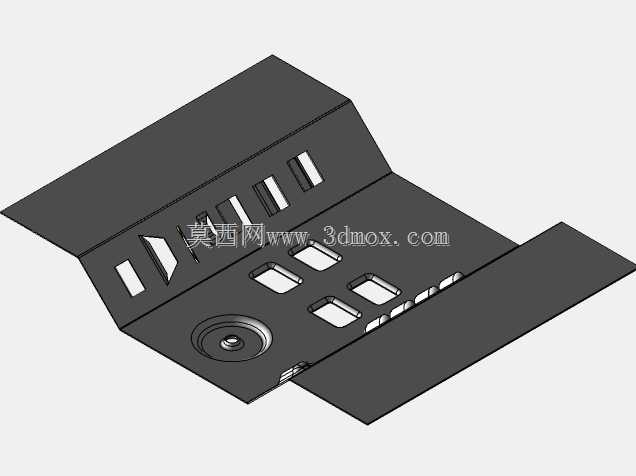

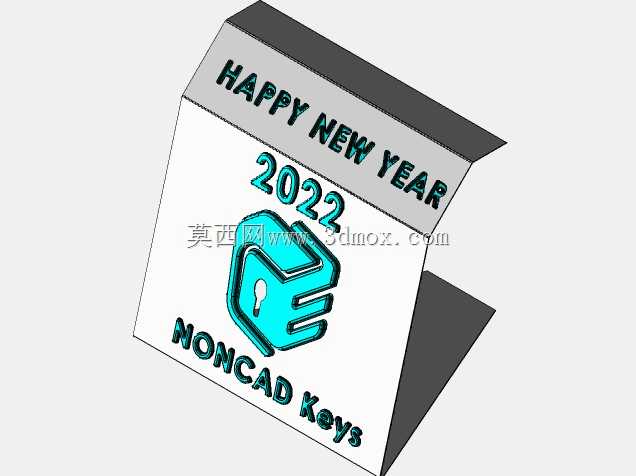

　　从展示结构看，零件采用一张薄板经多道折线弯折而成，左右两侧形成斜撑，底部保留折边以维持站立稳定性。板面并非平面贴图，字母、年份和标识都具有真实凹凸高度，边缘随板材一起变形，这与印刷铭牌有本质区别。工程应用中，这种做法适合小批量设备面板、展会样件、培训教具和工艺验证件：既能通过折弯获得三维支撑，又能利用成形特征在不增加独立零件的情况下做出触感标识。按键区域的矩形凸台、圆形旋钮沉位和侧边窄槽，对应实际面板上的开关避让、指示灯孔和线缆出口，建模时必须关注特征与折弯线的距离。距离过近，冲压后折弯会拉扯成形区域，造成圆角起皱或尺寸漂移；距离过大，则面板有效利用面积下降。

　　设计思路应先确定板材的中性层和展开轮廓，再处理折弯顺序。斜撑段与前面板之间不是简单九十度关系，而是为了形成台历式后仰角度，因此折弯角、折弯扣除和内R需要统一。若直接在平板阶段压出较深浮雕，再进行大角度折弯，靠近折线的材料会受到二次流动；更稳妥的方式是在工艺规划中区分主成形面和辅助折边，把深浮雕放在远离折弯线的刚性区域，浅槽和小孔可根据模具条件安排在折弯前后。三维建模时，表单工具本身要包含足够的拔模斜度和圆角过渡，尖锐直壁在钣金冲压中会形成局部拉伸极值，薄钢板容易开裂；圆角过小则会在视觉上出现破面，在数控加工模具时也会留下刀具半径受限的问题。

　　外形边界方面，这类站立式折弯件的占用空间由前面板宽度、后仰角度和支撑翼展开深度共同决定。安装到桌面或设备工位时，前方需要预留手指操作和观察距离，后侧斜撑不能越过台面边缘；若并入通讯终端外壳，则还要核对内壁与电路板、接线端子、显示模块的间隙。浮雕高度不能只按外观效果设定，必须扣除背板元件安全距离，尤其在面板后方布置薄膜按键或灯带时，凸起背面可能形成干涉。长方槽和圆孔的排布应遵循孔边到折弯线、孔边到板边的最小距离原则，避免冲裁切口成为应力集中带。

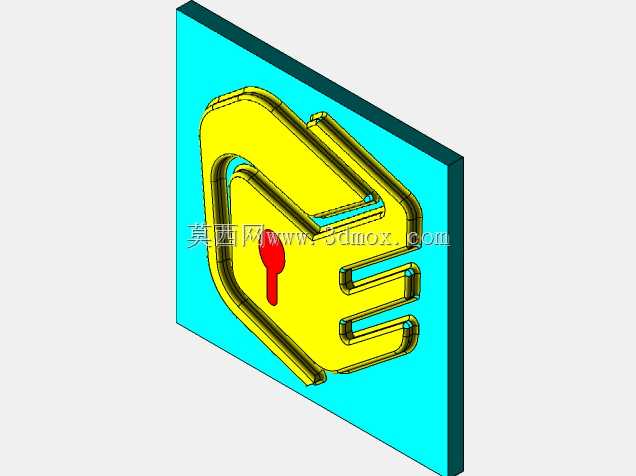

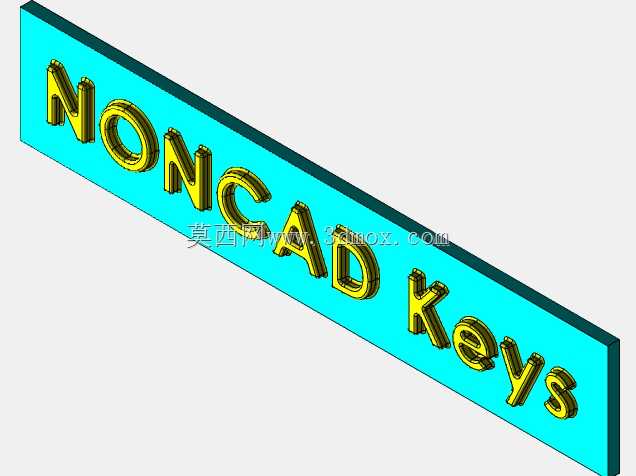

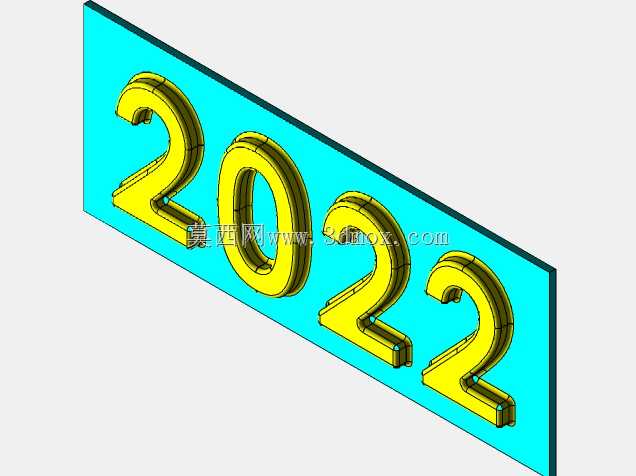

　　表单工具的创建过程可以理解为构造一个专用工艺特征：先建立冲压体的工作曲面，明确哪些面推动板材变形，哪些面在成形后需要开孔或让位；再把定位基准、停止面和移除面固化到工具属性中。调用时，目标钣金件的厚度、折弯状态和材料方向会影响成形结果，因此工具不宜脱离料厚随意复用。对于系列化面板，可以把常用按钮轮廓、品牌浮雕、通风槽和走线孔保存为不同表单，在布局阶段快速组合，随后再统一检查展开图。展开后要重点观察成形特征周围的轮廓线，软件给出的展开形状只能作为初版依据，真实落料还需结合试样回弹、压料力和模具导向进行修正。

　　在通讯类产品的样机验证中，这种结构常被用来检验面板标识工艺、折弯稳定性和支架姿态。前面板承担信息展示与局部操作功能，侧翼折边提高抗扭刚度，底部折线控制站立姿态；表面浮雕则通过模具成形代替额外粘贴件，减少装配层次。若后续转入批量生产，可将表单特征映射到冲压模具的凸模形状，数控加工时按浮雕曲面分区域清根，试模阶段再对材料回弹和圆角处减薄进行补偿。整个建模过程的关键，不在于把画面做得像成品，而在于让每一处凹凸、槽孔和折弯都能对应到板材流动、模具动作和安装边界上。
