多构型钢结构焊接框架结构系统设计

　　这套结构系统围绕型材类钢结构框架的快速搭建展开，覆盖了矩形笼式机架、斜撑门架、U型开口支架、六边形封闭框等多种典型杆件布局形态，核心面向车间非标设备机架、防护围栏、工装台架、输送线支撑、小型设备承重骨架这类实际工程场景。做过钢结构非标设计的工程师都清楚，传统方管、角钢框架建模要逐根绘制杆件、反复裁剪端部坡口、核对拼接干涉，一套稍复杂的机架往往要耗费大量时间在重复的杆件修剪与配合校验上，这套结构系统的设计思路正是把型材选型、路径排布、端部裁切、节点拼接的流程整合起来，先以三维草图勾勒出框架的整体受力轮廓，再沿路径批量生成标准截面型材，自动处理相邻杆件的对接切口，省去大量手动建模的冗余操作。

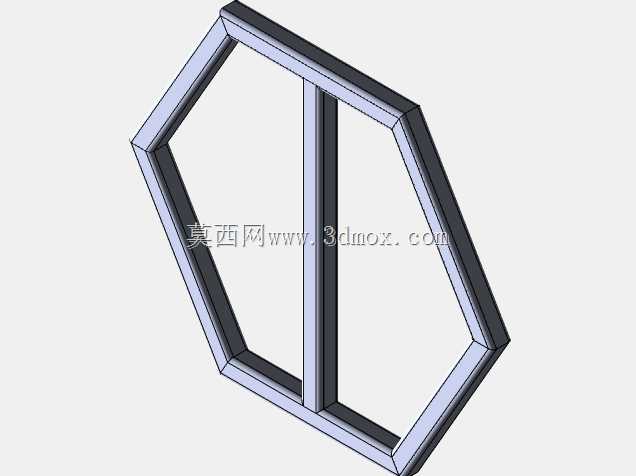

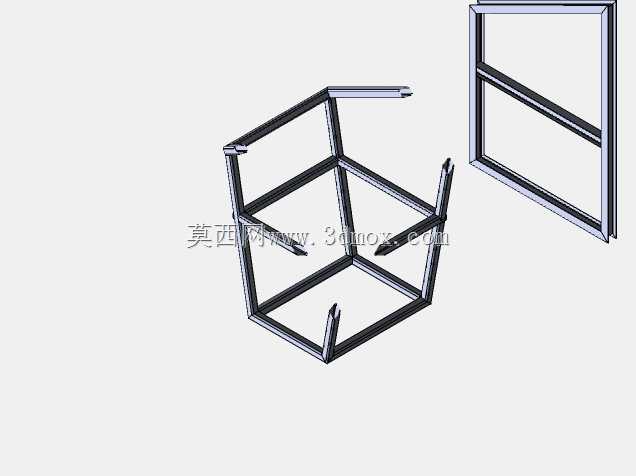

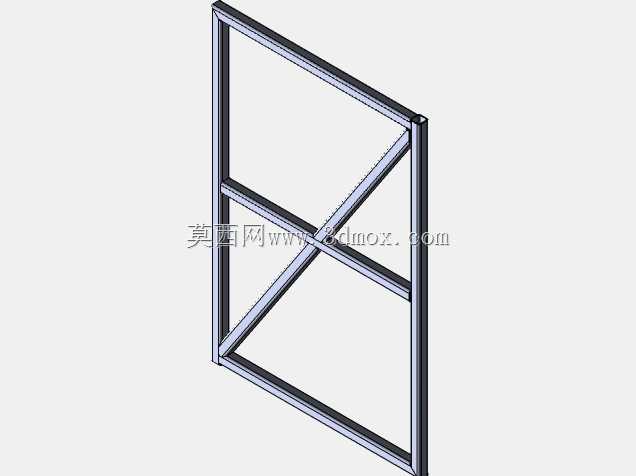

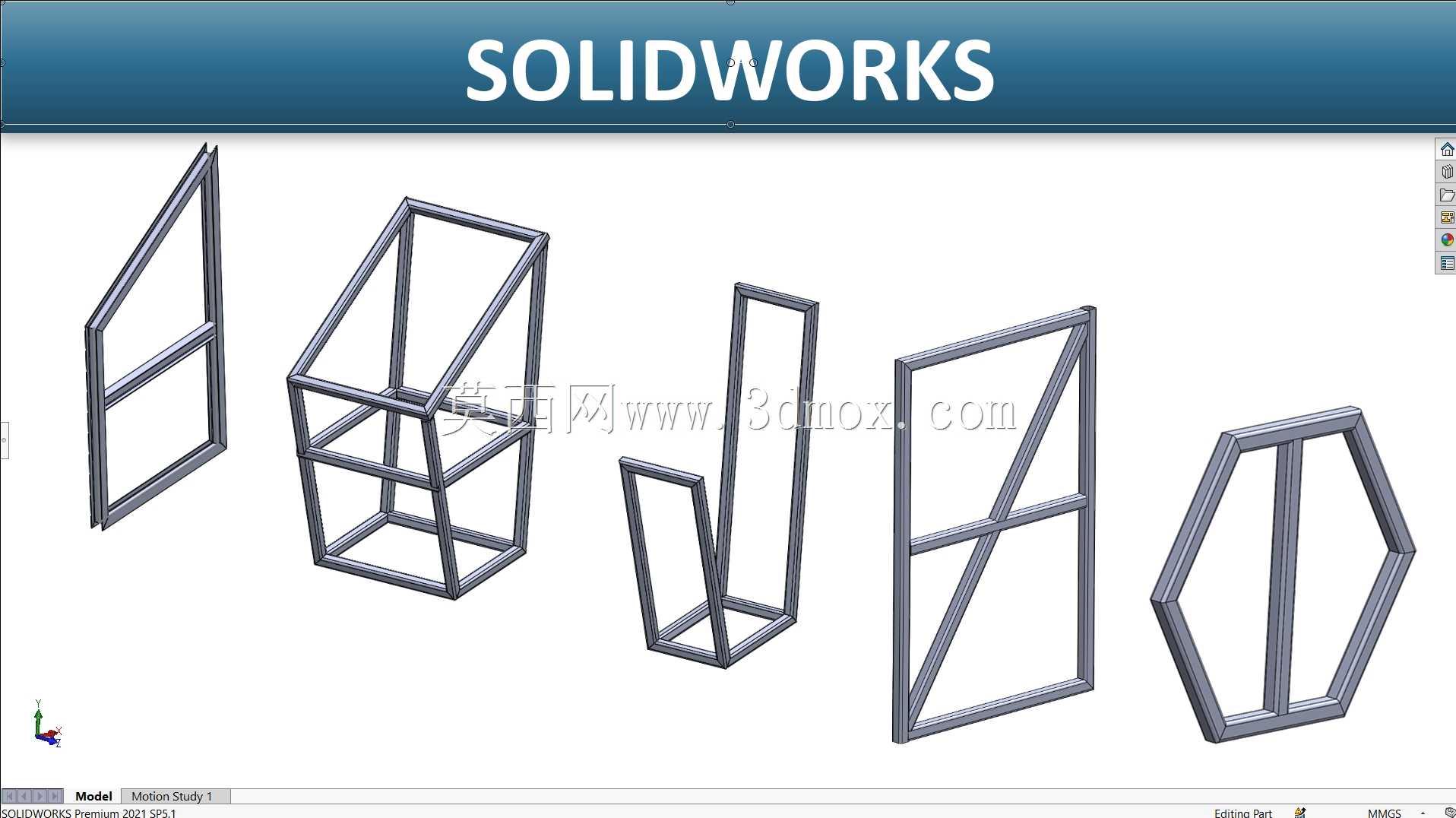

　　从实际用途来看，不同构型的框架分别对应不同的现场需求：带多层横撑的矩形笼架，适合作为小型设备的主机承重机架，四周杆件围成的封闭空间可以容纳电气柜、动力组件，中层横撑能够承托中间安装的功能部件，底部框体预留的安装面可以直接和地脚减震垫、地面预埋钢板对接；带斜向加强撑的门式框架，多用于设备检修门、安全防护栏的门框结构，斜撑布置在框架受侧向力的对角位置，抵消门体启闭、人员倚靠带来的侧向弯矩，避免矩形门框长期受力出现直角节点开焊变形；U型开口支架的单侧开放结构，适配生产线旁的物料托架、传感器安装立架，开口侧方便工件上下料、操作人员伸入作业，不会被横向杆件遮挡操作空间；六边形封闭框架则对应特殊外形的设备外罩支撑、多边形工作台边框，六根杆件首尾相连形成的闭合结构，抗扭性能远优于同截面的四边形框，受外力时各个节点分担载荷，不容易出现局部失稳。

　　设计过程中首先要明确框架的安装边界：底部所有和地面接触的杆件端面，都预留了地脚螺栓的连接孔位，孔位间距按照常规型材机架的安装标准排布，现场安装时可以直接和预设的地基孔对位，不需要二次扩孔；框架的整体外轮廓尺寸在建模阶段就锁定了最大包络，长宽高方向的杆件端部都留出了安装挡板、封板的余量，外围覆盖钣金护板时，护板可以直接搭在型材的外侧安装面上，不会出现杆件突出护板、或者护板和杆件干涉的问题。杆件截面统一选用工程常用的方形空心型钢，截面壁厚按照常规机架承重选取，既满足普通小型设备的承重要求，也不会因为截面过大造成材料浪费。

　　节点处理是这套结构系统的设计重点，所有杆件对接的位置，都按照焊接工艺要求生成了匹配的端部切口：两根垂直相交的方管，其中一根的端部自动裁切出和另一根杆件外壁完全贴合的缺口，焊接时焊缝可以沿着缺口周边连续施焊，不需要现场人工打磨修配；斜撑和主框架连接的位置，端部裁切出对应角度的斜口，贴合面完全贴合主杆件的侧壁，传力路径连续，不会出现点接触、缝隙过大导致的焊接缺陷。不同构型的框架还预留了后续改装的拓展空间，杆件上的标准安装槽位可以后续加装导轨、安装板、拖链支架，不需要在成型的型钢上额外钻孔焊接，适配产线后期功能调整的需求。

　　从受力逻辑上，框架的主立柱全部采用通长杆件，不在立柱中间设置拼接焊缝，把拼接节点布置在横撑、斜撑和立柱的连接位置，让立柱全程承担轴向压载，避免中间焊缝成为受力薄弱点；横撑的布置间距按照设备组件的安装位置设定，既避开了内部需要安装的电机、滚筒等部件的运动空间，又能给立柱提供足够的侧向支撑，防止长细比过大出现立柱失稳。这套结构系统的建模逻辑完全贴合车间钢结构件的实际加工流程，设计完成的杆件可以直接导出型材下料清单，每根杆件的长度、切口角度都和三维模型完全对应，下料车间按照清单切割后，现场拼装时不需要反复修配，就能快速组对焊接，大幅缩短从设计到成品机架的交付周期。
