暖通空调圆形风管布线三维布局

　　这套圆形风管布线方案主要面向厂房、洁净车间、大型公共建筑以及设备夹层内的暖通空调送风、回风与排风路径规划。现场管路往往不是单一直线，而是要沿梁柱、墙体、设备外壳和检修通道之间的有限空间穿行，因此三维布置的重点不只是把管道画出来，更在于把弯头、三通、变向段、支吊架位置和末端接口在同一空间关系中校核清楚，避免施工阶段才发现风管与电缆桥架、工艺管线或检修面发生干涉。

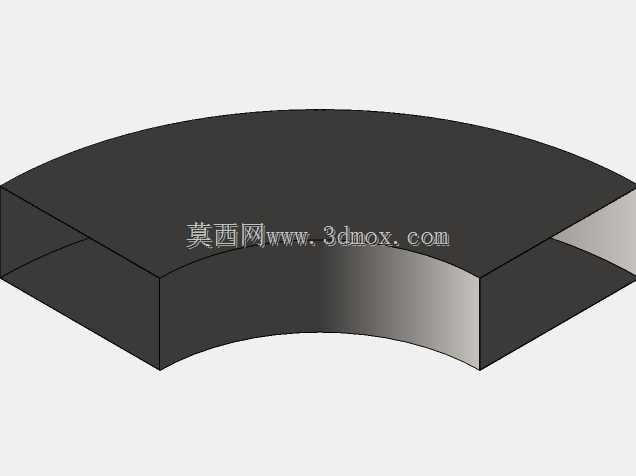

　　从实际用途看，圆形风管相较矩形风管在同等截面积下具有较好的结构刚度，内壁气流过渡平顺，沿程阻力相对稳定，适合较长距离的空气输送。模型中主管路承担集中气流分配，侧向支管将气流引向不同区域，端部接口可对接风口、风阀、空调箱或排风设备。弯头处采用圆弧过渡，使气流在转向时不至于形成剧烈涡流；多根支管汇入主管的位置保留了连续走向，便于在设计阶段核对风量分配逻辑，也为后续阻力计算和风机选型提供直观依据。

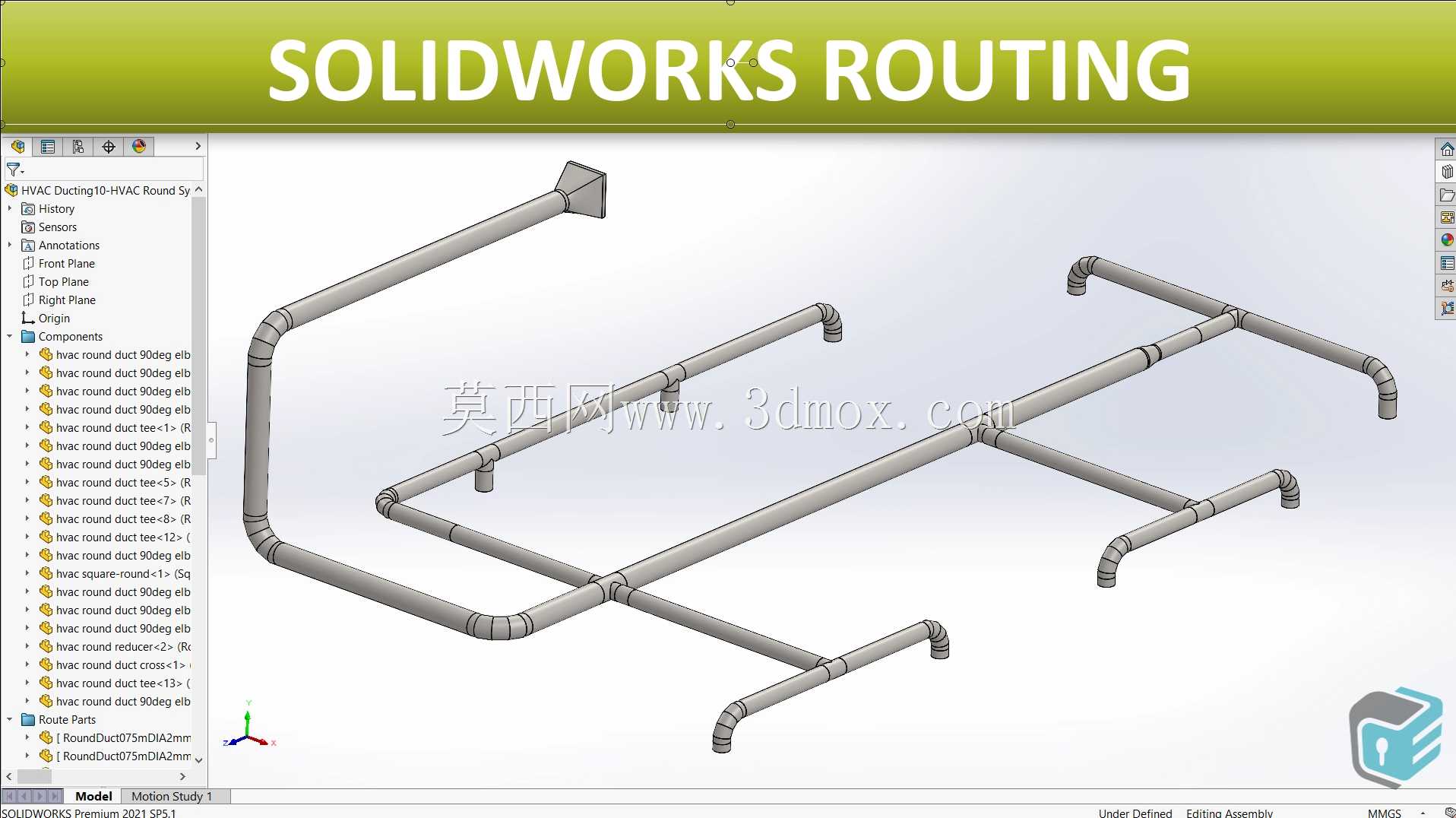

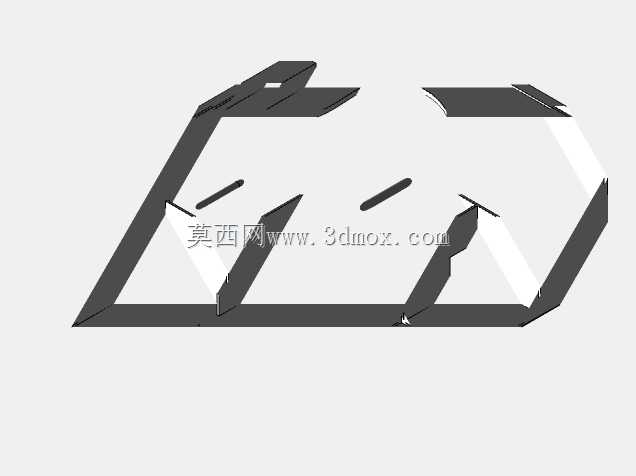

　　建模思路上，管路以中心线为骨架展开，先确定主风管的高度层和总体走向，再根据末端设备位置布置支管。中心线并非随意弯折，而是结合安装边界设定转弯半径、直管段和接口方向；管道实体沿路径生成后，弯头、接头和分支段保持统一规格，能够清楚表达装配关系。这样处理的好处是，当建筑层高、设备位置或风口坐标发生调整时，可以优先修改路径节点，再驱动管道更新，减少重复建模工作量。对于需要在Routing类环境中继续深化的人员来说，这种中心线驱动方式也有利于库件调用、管路长度统计和装配层级管理。

　　外形与安装边界方面，圆形风管占用的是连续带状空间，不能只看管径本身。弯头外侧存在扫掠范围，支管连接处需要预留法兰、抱箍或加固圈的操作空间；管道下方应考虑支吊架生根位置，靠近墙柱处还要留出保温层厚度和螺栓紧固距离。若管路敷设在设备上方，最低点与设备检修盖、电气柜顶部之间应保留维护余量；若与水管、电缆桥架并行，则应按工程惯例确定上下层关系和水平净距。模型中多段管道交错但不重叠，正体现了在紧凑空间内梳理通风网络的过程。

　　功能特性上，该布置兼顾送风主干与分支引出，管路走向清晰，接口方向明确，能够用于暖通方案评审、碰撞检查、施工交底和预制加工参考。设计人员可据此判断风管是否跨越防火分区、是否需要在适当位置增设风阀，也能评估支吊架跨距是否合理。对于结构工程师，模型可辅助核对梁下净高；对于设备工程师，则可直观看出空调箱、排风机与风管末端的对接关系。

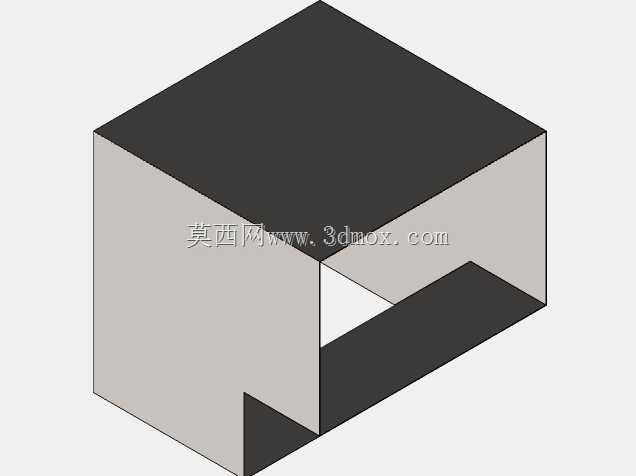

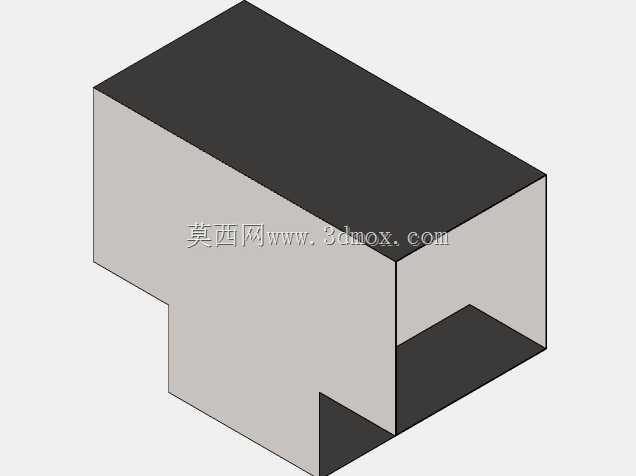

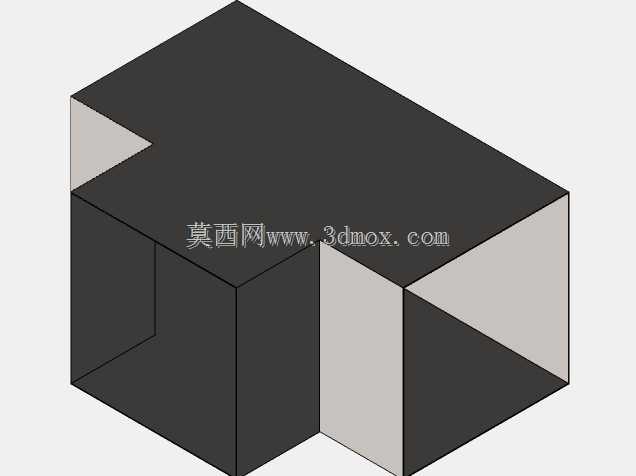

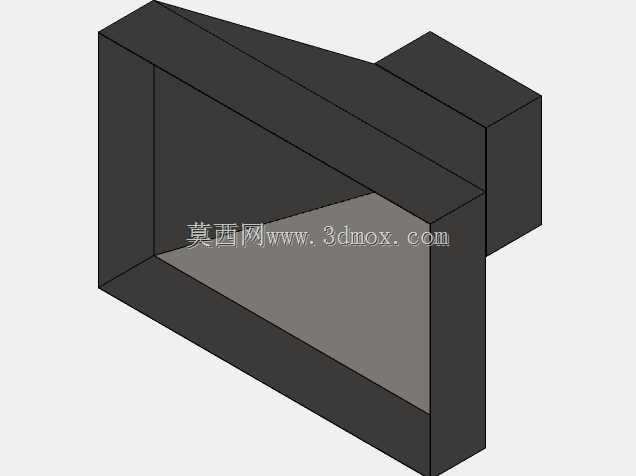

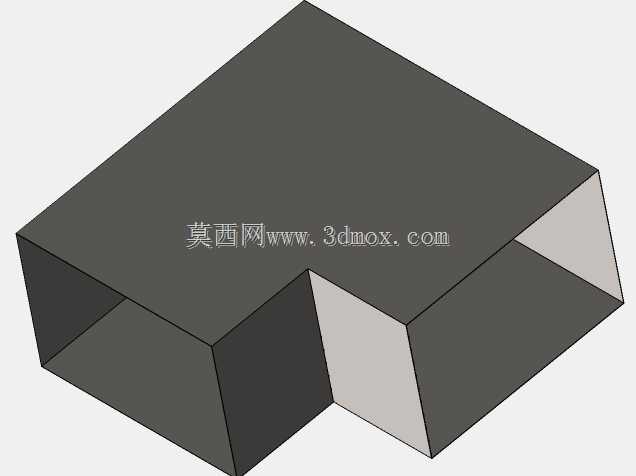

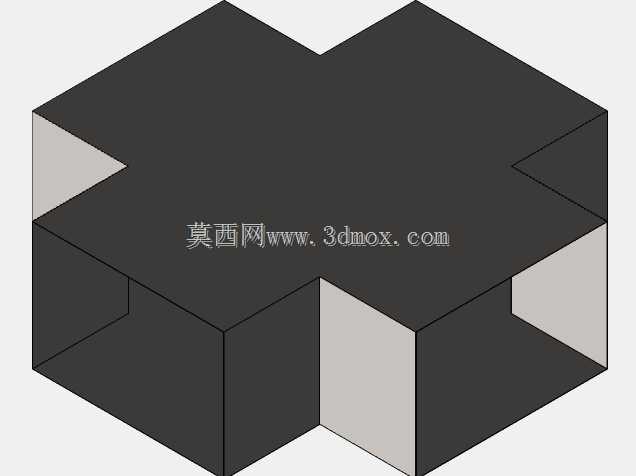

　　在细节表达上，管道端部的方形接口可对应设备法兰或风口连接面，侧向短管用于支路引出，连续弯管则反映现场绕障需求。整个装配没有把管路简化成孤立线段，而是保留了三维空间中的高度差、平行段和交叉关系，使从业者能够从模型中读到安装顺序：先定位主管支架，再吊装主干管，随后安装弯头和分支管，最后连接末端设备并复核坡度、标高与检修空间。这样的圆形风管布线模型不仅是几何展示，更可作为暖通空调系统在复杂建筑环境中进行空间协调和工程落地的数字化依据。
