盘形凸轮从动件轨迹运动仿真机构

　　这套盘形凸轮与直动从动件配合的运动机构，核心用途是把连续旋转输入转化为从动件按预定规律往复的直线输出，在自动送料、包装分度、轻工装配、纺织机械以及小型专用设备里十分常见。实际工程中，很多工位需要执行件在一个循环内完成升程停留、远休止、回程和近休止，若单纯依靠连杆或气缸很难同时保证节拍、停留位置和运动平顺性，而凸轮机构只需通过轮廓曲线即可固化运动规律，重复定位稳定，适合高速、周期性动作场景。

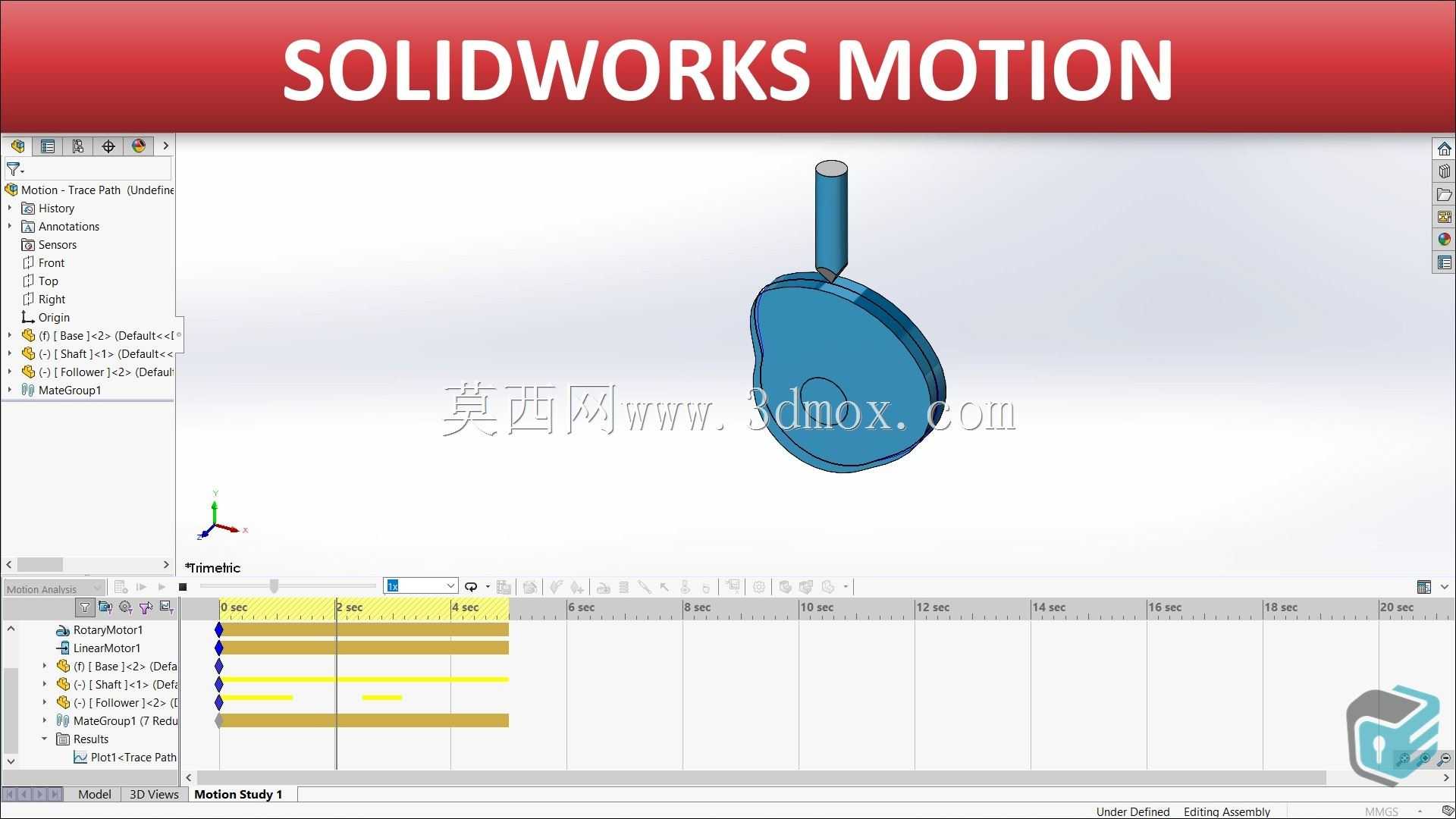

　　模型的主体由盘形凸轮、圆柱从动件、接触约束以及运动时间轴构成。凸轮轮廓并非随意绘制，而是围绕从动件预期位移规律反推得到：先确定从动件在各阶段的升程量、停留角和回程角，再选择合适的运动规律，使位移、速度和加速度过渡尽量平滑。圆柱从动件端部与凸轮型面保持接触，凸轮转动时，轮廓向径变化推动从动件沿导向方向上下移动，从而复现预设轨迹。这样的结构在装配线上可用于顶料、压合、摆臂驱动或阀门启闭，在包装设备中可配合送纸、折边、封口等动作完成固定时序。

　　从设计思路看，轨迹路径的价值不在于单纯生成一条曲线，而在于把“从动件要怎么走”转化为“凸轮该长成什么样”。工程建模时通常先建立运动骨架，明确凸轮旋转中心、从动件导路方向、接触点和行程边界；随后通过运动分析观察从动件位移曲线，检查升程段是否存在突变、回程段是否冲击过大、休止段是否真正保持位置。若加速度峰值过高，高速运转时会带来接触力波动、噪声和磨损；若轮廓曲率不合理，还可能出现从动件跳动或理论失真。因此，轮廓修正往往需要在运动性能、加工可行性和接触强度之间折中。

　　外形与安装边界方面，盘形凸轮属于平面回转件，径向尺寸由基圆半径、最大升程和压力角控制。基圆过小会使轮廓曲率紧张，并增大接触处的侧向分力；基圆过大则会占用更多安装空间，增加转动惯量。从动件导路应尽量靠近凸轮受力区域，导向长度需足以抵抗偏载，避免圆柱端在轮廓侧面产生卡滞。装配时要保证凸轮回转轴线与从动件运动方向的空间关系：直动从动件的导路可对心布置，也可按机构需要偏置，但偏置后必须重新核算压力角和接触轨迹。凸轮厚度、轮毂直径和轴孔配合则要根据转矩、键连接或紧定方式确定，周边还需预留轴承、支座和防护罩空间。

　　在实际设备维护中，凸轮型面与从动件端部是主要磨损部位。轮廓表面通常需要较高硬度和较低粗糙度，从动件端头可采用滚子、圆柱销或可更换触头，以降低滑动摩擦。运动仿真阶段重点观察接触力变化、从动件速度峰值以及轨迹是否脱离型面；结构设计阶段则要把仿真得到的轮廓导入零件特征，保证理论曲线、加工刀路和装配关系一致。对于需要多工位协同的设备，还可将该凸轮轴作为主时序轴，通过齿轮、链轮或伺服电机驱动，使其他执行机构围绕同一循环周期动作。

　　整体来看，该机构把轨迹规划、轮廓生成和运动验证串联在同一三维环境中，适合用于凸轮机构原理验证、自动机时序设计、机械原理教学以及非标设备方案评审。设计者在复用此类结构时，应先明确工位行程、循环角、停歇要求和转速，再反算轮廓与安装尺寸，而不是直接套用外形；只有把运动规律、接触受力和安装边界同时纳入考虑，凸轮机构在高速自动化场景中才能稳定可靠地运行。
