槽轮间歇接触运动仿真机构

　　间歇传动机构在自动化生产线、轻工包装设备、分度转台以及步进输送工位中承担着把连续回转输入转换为定角度步进输出的核心作用，很多工位需要执行件在转位阶段快速到位，在加工、装配、检测阶段保持静止，若直接采用连续回转传动，后续执行机构就必须额外配置离合器、制动单元或者复杂的电控时序，整机成本与控制复杂度都会明显上升。这套接触运动分析对象以平面槽轮配合拨盘作为主体结构，拨盘上设置圆柱驱动销，槽轮外缘加工出均布的径向导槽，拨盘连续转动时，驱动销进入导槽推动槽轮转过固定分度角，驱动销脱离导槽后，槽轮外圆弧面与拨盘锁止弧贴合，依靠几何轮廓约束阻止槽轮自由游动，从而实现动停交替的运动规律。

　　从实际布局来看，两个核心轮盘均采用薄板盘式结构，轴向厚度紧凑，适合安装在设备侧壁、分度台支架或者输送线侧板之间；槽轮与拨盘的中心距需要严格按照分度角、销径和槽宽匹配，中心距偏差过大时会出现驱动销卡滞、冲击加剧或者锁止弧无法贴合的问题。建模过程中先确定槽轮的槽数与拨盘转位对应的运动系数，再反推导槽轮廓、锁止圆弧半径和驱动销位置，驱动销与槽轮采用分开的实体表达，能够在运动算例中单独定义接触对，避免把配合关系写死成理想铰接，从而还原销槽进入、啮合、脱离全过程的真实接触状态。

　　工程应用里，这类机构常见于多工位回转工作台、灌装封盖设备、纸盒包装机、灯泡制造机以及工装夹具换位单元。槽轮停位期间，工装可以完成压装、检测、贴标或上下料动作；转位期间，驱动销把拨盘的连续转动转化为槽轮的加速、匀速、减速过程。与伺服分度盘相比，纯机械槽轮结构对控制系统依赖低，停位由锁止弧几何约束保证，在高速轻载、节拍固定的场合具有维护简单、动作同步可靠的优势；其不足在于转位开始和结束存在固有冲击，载荷越大、转速越高，接触面上的碰撞力越明显，因此设计时需要重点核算销与槽侧的接触应力，并在必要时对槽口进行修形或设置缓冲件。

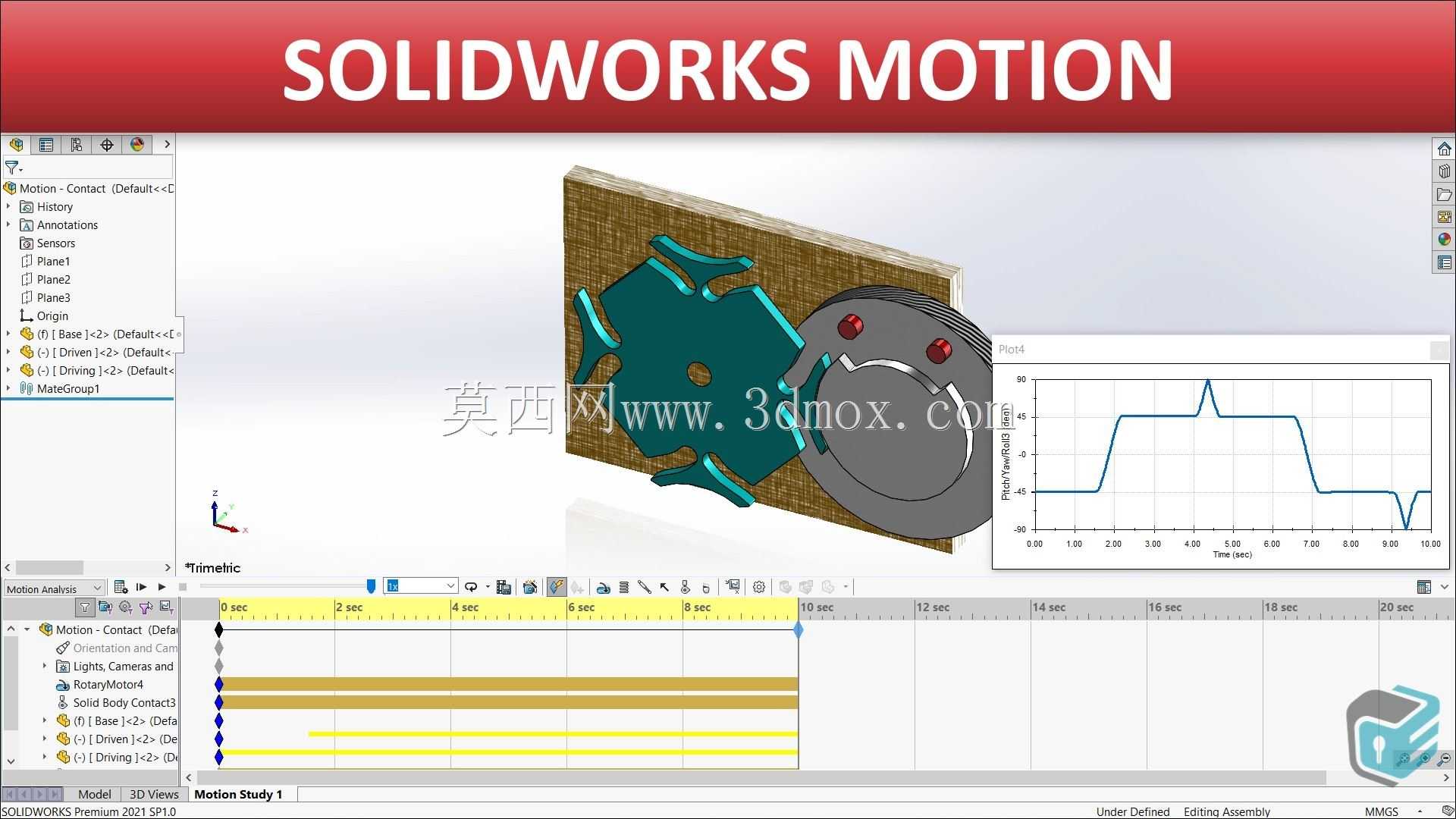

　　运动仿真层面，接触定义不能只停留在视觉干涉检查。拨盘驱动销与槽轮导槽之间应设置实体接触，槽轮锁止面与拨盘圆弧锁止面也要保留接触关系，这样在驱动销未进入导槽的区间，槽轮不会因为缺少约束而发生漂移。算例中输出的位移、速度或驱动力曲线，可以用来判断槽轮起步阶段的加速度峰值、停位前的速度回落以及脱离瞬间是否存在反向冲击。若曲线在换接处出现尖峰，通常意味着槽口位置、锁止弧起始角或中心距不协调，需要回到草图中微调轮廓，而不是单纯靠提高求解精度掩盖结构问题。

　　外形与安装边界方面，盘状零件应预留轴承支承和轴向挡圈位置，驱动销与拨盘本体之间可按销轴压入或螺钉锁紧方式建模，槽轮中心需要与输出轴、分度台或负载转盘保持同轴。两盘的啮合区域外侧应保留防护罩空间，避免高速运行时人员接触运动件；机架侧板的开孔位置要同时满足中心距和装配工具操作空间，槽轮背面与侧板之间还需留出摩擦片、定位传感器或阻尼元件的安装余量。对于需要频繁换型的设备，可以把槽轮设计成可更换组件，通过改变槽数来调整工位数，拨盘和驱动销则保持通用，从而减少非标设计工作量。

　　结构细节上，槽轮导槽侧壁承受周期性挤压，材料宜选用耐磨钢或经过表面硬化处理的零件，驱动销表面可提高硬度并降低粗糙度，以减小接触磨损；轻载演示或低速工位也可采用工程塑料轮盘，利用材料自身阻尼降低噪声。锁止弧之间不能出现过盈压紧，否则拨盘连续转动会产生额外摩擦阻力；间隙过大又会让停位角产生晃动，因此轮廓衔接处要保证驱动销刚进入导槽时锁止弧恰好释放，驱动销离开导槽时锁止弧及时承接。

　　这套机构的三维建模与运动分析价值，在于把抽象的间歇运动规律转化为可观察的实体接触过程。设计人员可以通过轮盘轮廓、销轴位置和接触参数的联动调整，评估不同槽数、不同转速下的运动平稳性，再把验证后的几何关系落实到零件图纸、轴承选型和机架布局中，为分度输送类设备提供结构简单、节奏明确、维护方便的机械解决方案。
