六叶轴流风轮离心载荷静力仿真分析

　　这套六叶轴流风轮的离心载荷静力分析方案，最早是在车间处理通风设备风轮批量开裂故障时梳理出来的，当时现场运维反馈多台工业排风扇在连续高转速运行数百小时后，叶片根部靠近轮毂的位置出现肉眼可见的径向裂纹，拆检后发现断裂面的扩展方向完全顺着旋转离心力的拉伸走向，之前的设计校核只算了气动风压带来的弯曲载荷，完全漏掉了风轮高速旋转时自身质量产生的离心体积力，才导致长期运行后结构疲劳失效。

　　做这类旋转风轮的结构校核，首先要把实际安装边界理清楚：风轮中心的轮毂通过平键和驱动电机输出轴配合，轴向靠轴端挡圈锁死，整个旋转部件的安装同轴度要求控制在0.1mm以内，避免偏心带来额外的附加动载荷。风轮的叶片采用等厚直板叶型，从轮毂外缘沿径向向外延伸，叶根位置做了小圆弧过渡来降低应力集中，六片叶片沿轮毂周向60度均匀排布，整体动平衡等级按照工业通风设备常用的G6.3等级控制，建模时要把叶片和轮毂的结合面做成一体化实体，不要留装配间隙，否则离心力加载后会出现不符合实际的接触滑移误差。

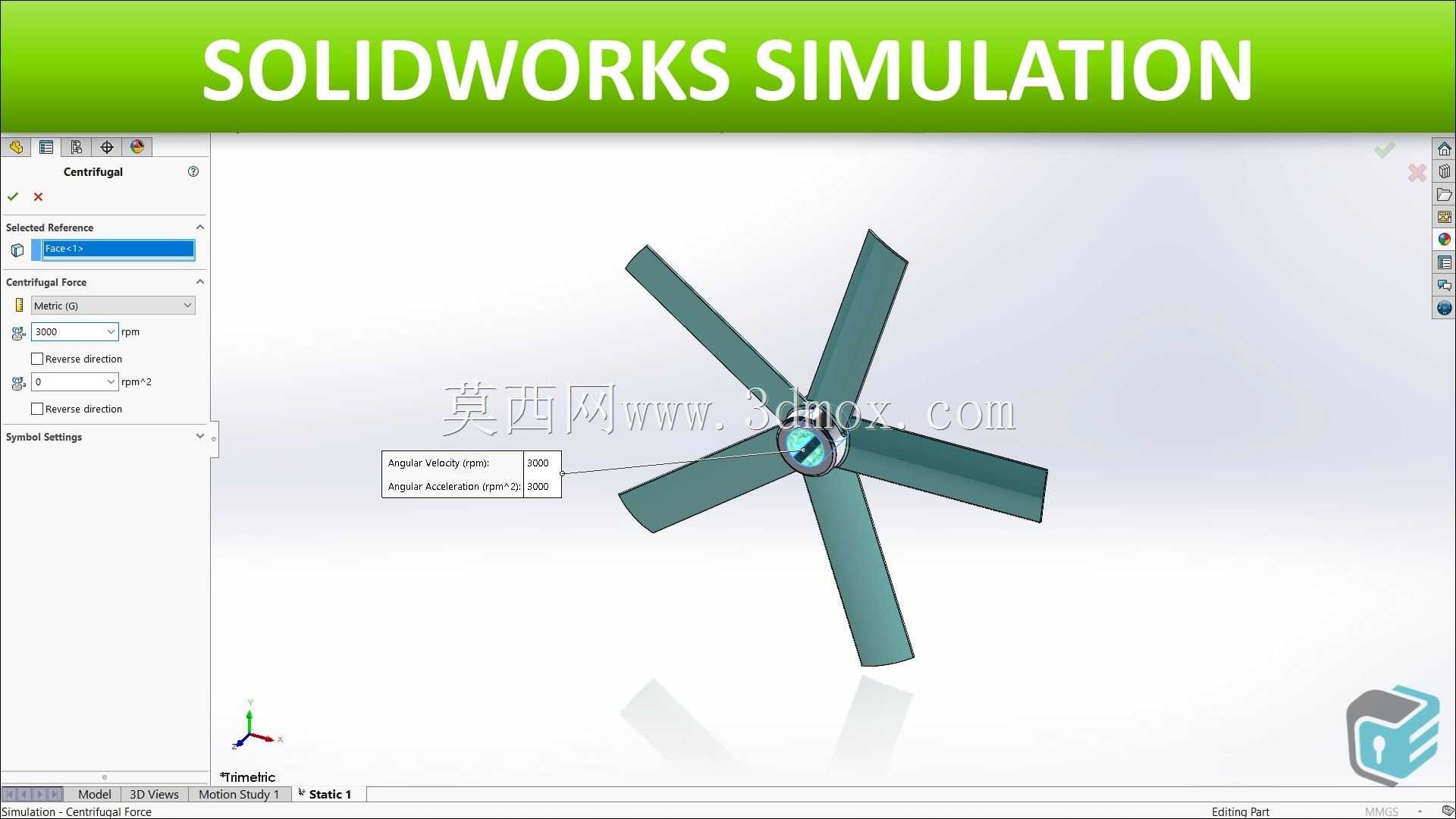

　　离心载荷的加载逻辑和普通静力分析完全不同，它不需要在叶片表面施加外部作用力，而是给整个旋转部件指定全局的旋转角速度，软件会根据每个单元的密度、所在回转半径自动计算分布的离心体积力——越靠近叶尖的位置回转半径越大，单位质量产生的离心拉力越高，而所有叶片的离心载荷最终都会汇总到叶根和轮毂连接的截面上，这也是之前故障里裂纹最先出现在叶根位置的核心原因。实际加载时要先给轮毂内孔施加圆柱面约束，限制径向、周向和轴向的位移，完全模拟电机轴对风轮的支撑效果，不要给叶片额外添加多余约束，不然会算出来不符合实际的附加反力。

　　这类仿真的应用场景覆盖很广，不光是工业轴流排风扇，冷却塔风机、散热风机、无人机旋翼、离心叶轮这类持续做回转运动的部件，强度校核第一步都要先过离心载荷这一关。很多新手做旋转件分析时容易犯两个错误：一是只给叶片施加一个叶尖集中力模拟拉力，完全忽略了叶片从根到尖不同半径位置离心力线性增大的分布特性，算出来的叶根应力会比实际值小30%以上；二是材料参数赋值时漏填密度，离心力的计算完全依赖部件质量分布，没有密度参数整个载荷体系都会失效。

　　从结构优化的角度看，跑完静力结果后可以重点看两个位置的应力分布：首先是叶根过渡圆弧处的最大主应力，这个位置承受叶片全部的离心拉伸载荷，同时还有气动载荷带来的弯曲应力，是整个风轮的强度薄弱点，如果应力值接近材料屈服极限，可以适当加大叶根过渡圆角、或者在叶根位置增加径向加强筋，不要直接加厚整个叶片，那样会额外增加风轮整体质量，反而让离心力同步变大；其次是轮毂键槽的侧边应力，风轮转动时扭矩通过平键传递，键槽边缘在离心力和扭矩的共同作用下容易出现挤压变形，校核时要确认键槽的挤压应力低于材料的许用挤压强度。

　　建模过程中还要注意安装边界的尺寸匹配：轮毂内孔的直径要和所选电机的输出轴直径保持过渡配合，轮毂的轴向长度要大于电机轴的配合段长度，保证锁紧紧挡圈后风轮不会出现轴向窜动；叶片的径向伸展尺寸不能超过风轮外围的防护网罩内径，单侧预留至少5mm的安全间隙，避免运行中叶片形变后和护罩发生刮碰。如果是用于高温工况的热风循环风机，还要在离心静力分析的基础上叠加温度场带来的热应力，高温下材料的屈服强度会下降，校核时要采用对应工作温度下的材料性能参数，不能直接套用室温的强度指标。

　　另外做方案迭代时，可以对比不同叶片材料的应力表现：采用普通PP塑料材质的风轮，密度小、离心载荷低，但高温下强度衰减快，适合常温通风场景；采用铝合金材质的风轮，强度高、耐高温，但质量更大，相同转速下离心力会显著升高，对叶根强度和电机轴承的负载要求也更高，选型时要结合实际工作转速、工作温度综合权衡，不能只看材料强度单一指标。整个分析流程没有复杂的非线性设置，只要约束、载荷、材料参数赋值正确，就能快速得到风轮在额定转速下的应力分布和形变结果，在设计阶段就把旋转离心力带来的失效风险排除掉。
