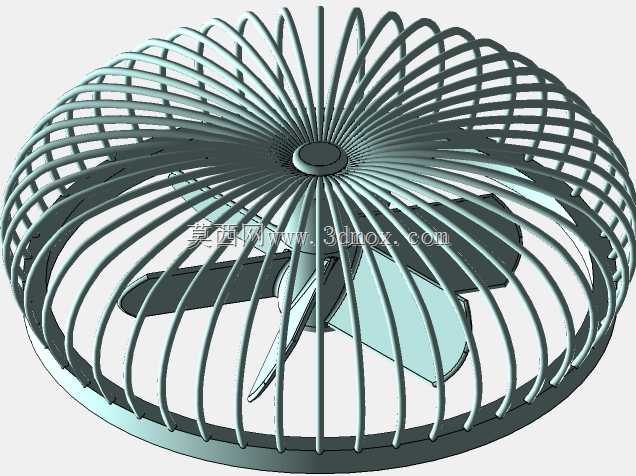

该结构围绕小直径轴流送风装置展开,主体由前网罩、后网罩、三片扇叶、中心电机安装座、网圈加强筋以及后部支撑连接位组成,适合在工位局部降温、设备机柜通风、桌面空气循环、狭小操作间辅助散热等场景中作为外观与结构校核对象使用。整机采用圆盘式布局,气流沿轴向通过密集防护条进入扇叶区域,再由叶片推动向正面送出;网罩并不只是装饰件,它同时承担手指防护、异物阻挡、扇叶变形限位和整机外形约束作用。
从结构布置看,网罩外轮廓为浅碟形圆环,外圈采用连续环形边框,内部防护条由中心轮毂附近向外圈呈放射状展开,并在不同半径处形成多层环形过渡。这样的布置能够在不明显增加风阻的前提下提高罩体刚度:放射条主要承受径向拉伸与弯曲载荷,环向条则把各根细条连接成整体,避免单点受撞后局部内陷。扇叶位于网罩内部偏后位置,叶尖与网罩内壁保留均匀间隙,既防止运转干涉,也减少叶尖漏风带来的效率损失。叶片前缘、后缘和叶根过渡区均做了连续曲面处理,便于在建模时检查曲面光顺性,也为后续模具分型或3D打印提供较明确的几何边界。
设计这类风扇时,不能只把叶片做成简单旋转体。轴流扇叶需要同时考虑扭角、弦宽、叶根强度和噪声表现:叶根处线速度较低,通常承担较大的结构连接载荷,截面过渡要厚一些;叶尖处线速度高,对气动噪声和动平衡更敏感,外缘与网罩间隙需要稳定控制。三片式叶片布局在小风扇中较常见,优点是模具结构简单、转动惯量相对均衡、低速送风时体感较柔和。中心座预留电机轴与紧固结构的装配空间,后部可连接摇头机构、支架或固定面板,具体接口可根据台式、夹式或嵌入式安装方式调整。
外形尺寸方面,该模型的安装边界主要由网罩最大外径、前后网罩合模厚度、中心座直径和后部支撑伸出量决定。布置在设备面板上时,应在网罩外圈外侧预留手指不易触及旋转件的安全距离,后部还要留出电机、导线和支架摆动空间;若用于桌面台扇,底座支撑面需要覆盖网罩投影的主要区域,使重心落在支撑多边形内,避免摇头或触碰网罩时倾覆。嵌入式安装时,外圈可作为定位面,后网与电机舱需要避开箱体钣金折边,接线位置不宜贴近叶片进风区。
在三维建模过程中,网罩放射条数量较多,适合先建立单根防护条的路径与截面,再通过圆周阵列完成主体;环向加强条可采用扫描或放样方式与放射条相交,交接位置需检查实体合并后的细小碎面。扇叶部分可先绘制不同半径处的翼型截面,再通过放样形成连续叶片,随后阵列三片并与中心轮毂布尔合并。工程校核时,应重点查看叶尖与网罩的最小间隙、网条根部圆角、螺钉连接柱壁厚、电机座同轴度以及前后网扣合位的装配公差。对于需要开模的零件,放射条与环条交汇处容易出现壁厚不均,应保证拔模方向一致,避免深筋造成脱模拉伤;对于打印验证件,则可适当加大网条截面,以提高薄壁抗冲击能力。
实际使用中,风扇正面为主要送风方向,背面和外圈侧面为进风与侧向回流区域,周围不宜紧贴墙壁、布料或设备线缆。网罩间距需要满足防护要求,尤其在人员可接触的工位上,细条间隙不能因造型需要而放大。后部电机区域应保留散热通道,支撑结构不能遮挡进风面。整体结构虽然属于常见家电形态,但在机械设计层面涉及曲面叶片、圆周阵列、薄壁防护、转动间隙、动平衡和安装固定等多个要点,可作为小型通风设备结构设计、装配干涉检查和外观样机验证的参考。
