钣金折弯件冲制成型工装结构

　　在机柜钣金、电控箱体、通讯设备外壳以及各类薄壁金属覆盖件的加工场景里，很多看似直接冲压出来的局部造型，实际都要依靠成型工具在板料上完成局部塑性变形。这套结构围绕折弯后的钣金壁面展开，重点处理板面上的凸起标识、百叶窗、加强筋、矛形卡扣以及自定义浮雕类特征，适合在薄板展开、折弯成型之后，对侧壁区域做二次局部成形校核。

　　从实际用途看，钣金车间里常见的百叶窗用于通风散热，既需要开出导流缝隙，又要保留板件整体刚性；矛形凸起常用于线束卡位、塑料件预挂或者装配定位；浅浮雕标识则可以在不额外焊接、不增加独立标牌的前提下，把品牌符号、操作提示直接做在面板表面。这类特征如果单独绘制实体再拼合，很容易在展开计算、壁厚一致性和折弯干涉上出问题；而借助成型工具的思路，可以把冲头工作部分、让位区域和停止面关系表达清楚，让板料按照预设轮廓产生局部拉延与弯曲。

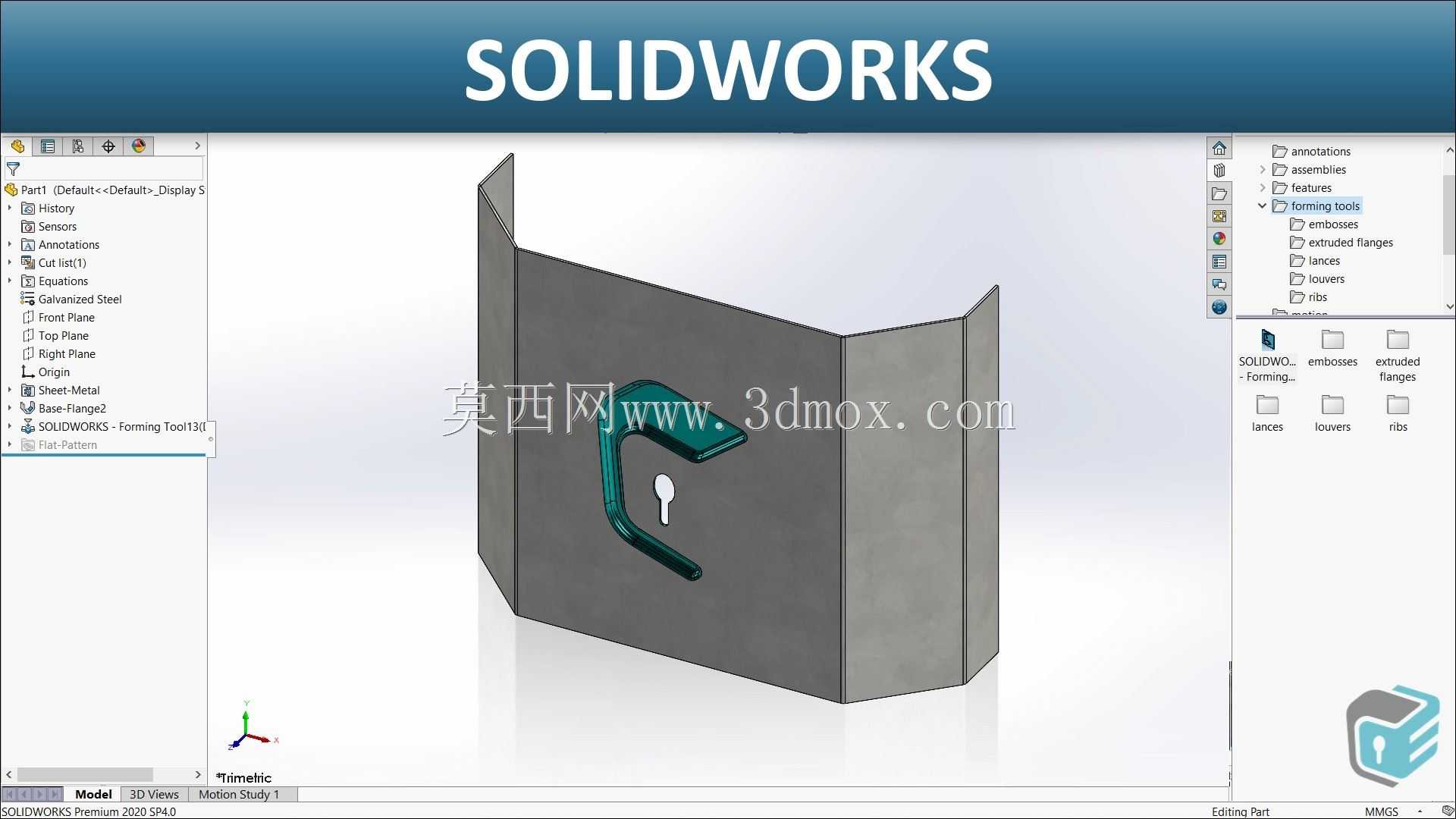

　　模型中的主体是一个近似L形的折弯钣金件，两个相邻壁面形成清晰的装配边界。竖直大面作为主要成形区域，表面布置了带钥匙孔形态的浮雕式特征，特征边缘有过渡圆角，根部与板面平滑连接，避免尖角造成应力集中。相邻折弯壁保留了平直边和折弯半径，能够用来检查成形工具与折弯线之间的最小距离。工程上这类距离不能只看视觉效果，若冲头过于靠近折弯线，板料在成形时会拉扯折弯区，导致折弯角度回弹、侧壁鼓包或者棱线错位；若让位不足，还可能在夹具压紧时与相邻壁面发生干涉。

　　设计思路上，成型工具的核心不是单纯建一个凸起实体，而是区分工作形体与非接触区域。冲头端部决定最终可见形状，侧面斜度影响材料流入和脱模，底部圆角控制拉伸减薄，外围停止面则负责压料并限制成形深度。对于钥匙孔这类封闭轮廓，浅成形时材料主要从周边微小区域流入，深度过大就会引起板面凹陷甚至开裂；因此在结构建模阶段就要同步关注壁厚变化、圆角半径和特征间距。百叶窗类特征则不同，它一侧需要开口、一侧保留材料连接，成形过程兼具剪切和翻边性质，工具轮廓必须把开放边、连接桥和导流角度同时表达出来。

　　外形尺寸与安装边界方面，该类工装通常按照目标板厚、成形高度和压机行程来确定闭合高度。板件放入时，折弯边需要避开压紧块，工具中心线应尽量靠近压力机受力中心，减少偏载。若用于折弯后二次成形，还要给相邻竖直壁留出手指取件和夹具避让空间；若在平板阶段先成形再折弯，则需核算特征距折弯线的位置，防止折弯模具压到已有凸起。模型把钣金壁、成形特征和软件特征树关系放在同一环境中，便于设计者观察特征创建顺序，也能用来讨论冲头、下模让位、压料面和板料变形之间的配合逻辑。

　　在设备选型层面，局部浅成形不一定需要大型模具，小批量生产常把成型工具安装于压铆机、小吨位压力机或专用工位夹具上；批量较大时，则可把多个特征整合到连续模或单工序模中。无论哪种方式，结构工程师都需要先明确成形方向、板料支撑范围和取件路径，再决定工具外形。该模型适合作为钣金成形工艺讨论的数字化样件，帮助从业者把抽象的冲压特征转化为可检查壁厚、折弯、干涉和装配边界的具体结构。
