流仿真局部网格控制几何参考样件

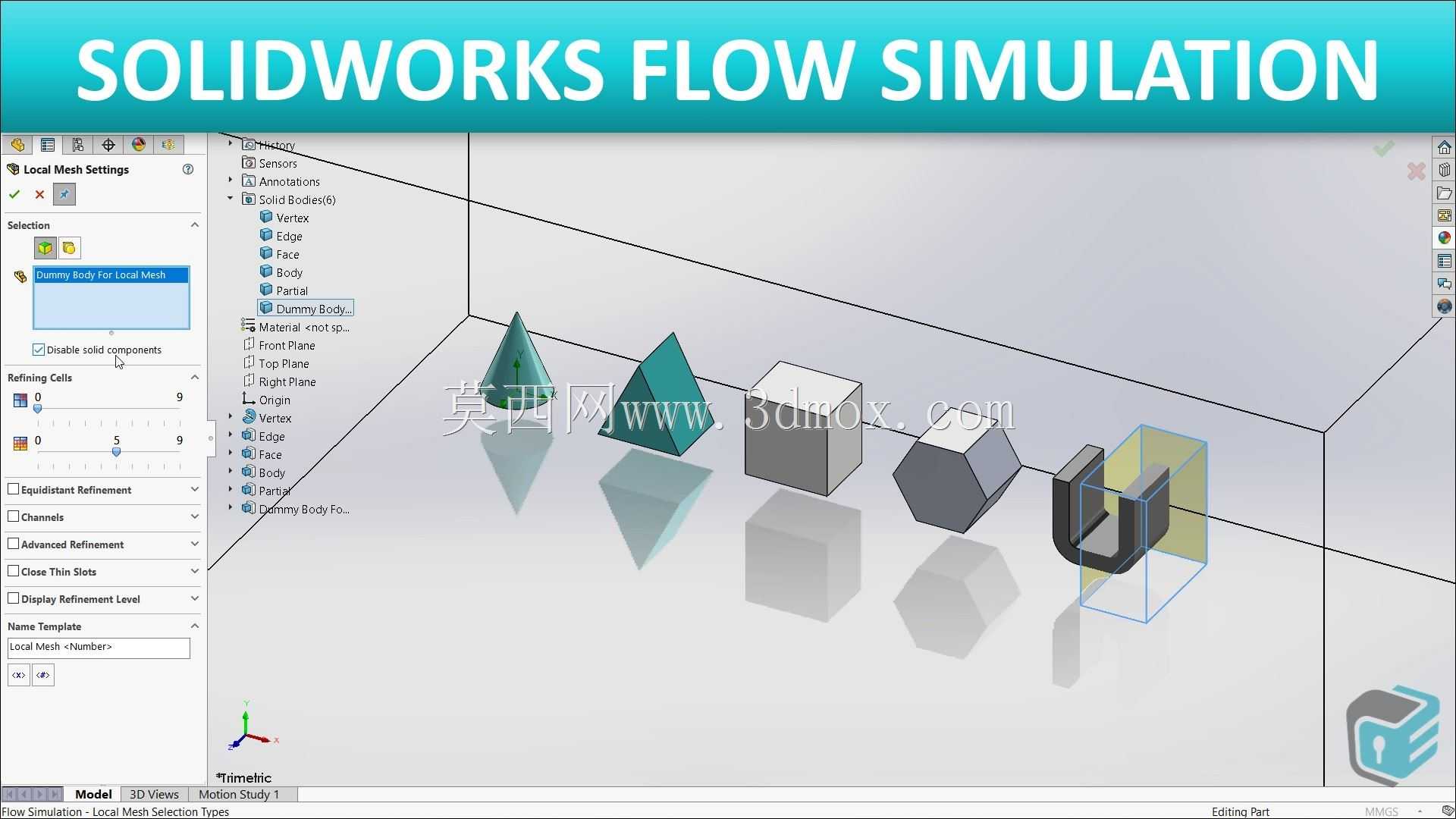

　　这套几何样件面向流场仿真前处理中的局部网格控制环节，核心用途不是形成某一台独立设备，而是为工程人员在不同几何特征上指定网格细化规则提供可直接观察、可反复验证的参考对象。实际项目里，流场计算结果对网格尺度、网格过渡和边界层布置十分敏感，尤其在阀门流道、泵壳内腔、换热通道、电子设备散热风道以及通讯终端狭小通风区域中，局部网格如果只依赖全局自动划分，往往会在薄壁、尖角、窄缝、转折面和小特征附近出现单元质量下降、梯度捕捉不足或计算资源浪费等问题。该样件通过锥体、棱柱体、六面体、六边形截面体以及带局部区域框的弯形构件，把实体、面、边、顶点等常见网格控制对象集中呈现，便于在仿真设置中逐项比较不同局部网格策略对单元分布的影响。

　　从设计思路看，样件没有追求复杂装配关系，而是刻意保留规则几何与典型边界特征。锥形件用于观察斜面上网格随曲率和高度方向的分布，棱柱与六面体用于检验平面区域、相邻面以及实体级局部控制的作用范围，六边形截面体可用来评估多面转折处网格在边线上的收敛情况，弯形构件则模拟流道中常见的转向、遮挡和局部加密需求。外围透明区域框表达局部网格域的空间边界，使工程师能够明确加密区域是围绕实体、贴附表面、沿边线延伸，还是以独立空间域方式覆盖关键流场。这样的布置有助于在正式产品分析前建立网格控制习惯：先判断流动梯度位置，再选择控制对象，最后检查网格与几何边界是否匹配。

　　在结构与仿真协同场景中，这类样件可用于校核前处理流程。面对通讯设备外壳、散热模块、小型风道或密封腔体时，工程师常需要在孔口、肋片、连接器周边和狭窄通道处增加网格密度。若对整个计算域统一细化，单元数量会迅速增加，求解时间和内存占用也随之上升；若完全依赖粗网格，则射流、回流、涡脱和壁面剪切等现象可能被过度平滑。局部网格控制的价值在于把计算资源集中到速度、压力或温度变化剧烈的位置。实体级控制适合对某个关键零件周围的流体域进行整体加密；面级控制适合约束壁面附近网格尺寸，保证边界层与表面曲率相协调；边级控制常用于窄缝、锐边和流道分界线；顶点控制则适合在极小特征或局部交汇点附近建立更细的起始尺度。

　　外形尺寸与安装边界方面，样件各几何体之间保持明显间距，避免特征相互干扰，便于单独选中目标对象。透明局部域框与弯形构件之间预留了包覆距离，体现工程设置中加密区域不应只贴合零件表面，而应根据流动影响范围向外扩展。实际应用时，这个扩展边界需要结合入口速度、流道截面、雷诺数和预期涡结构尺寸判断：范围过小，关键扰动未被充分解析；范围过大，则失去局部加密的经济性。对于通讯类产品，模型还可映射到机箱散热孔、插件间隙、芯片散热片和微型风扇周边等空间受限位置，这些区域通常既要求几何外形完整，又要求流体网格在小尺度通道内保持合理长宽比。

　　从建模操作角度看，规则体的边线、平面和顶点选择清晰，能够降低误选概率，也方便对比同一控制方式在不同拓扑上的效果。工程人员可先在实体上设定基础网格尺寸，再对面层施加边界层数和增长率，随后在高梯度边线上补充尺寸控制，最后用顶点或局部域处理极小特征。完成设置后，应剖切检查网格过渡是否平顺，重点查看壁面附近单元是否拉伸过大、窄缝内是否存在至少足够层数的单元、转弯区域网格是否沿流向连续、局部加密框外缘是否出现突兀的尺寸跳跃。对于需要热流耦合的通讯设备，还要同步关注固体薄壁与流体域交界面的网格匹配，避免因两侧尺度差异过大导致温度传递不稳定。

　　该样件的实际意义在于把抽象的局部网格选项转化为可见的几何对象，使结构设计师与仿真工程师在同一模型上讨论网格策略。它既可以作为新项目前处理的检查基准，也可以作为复杂流道建模前的验证件，帮助团队在保证求解精度的同时控制网格规模，减少反复划分和无效计算。
