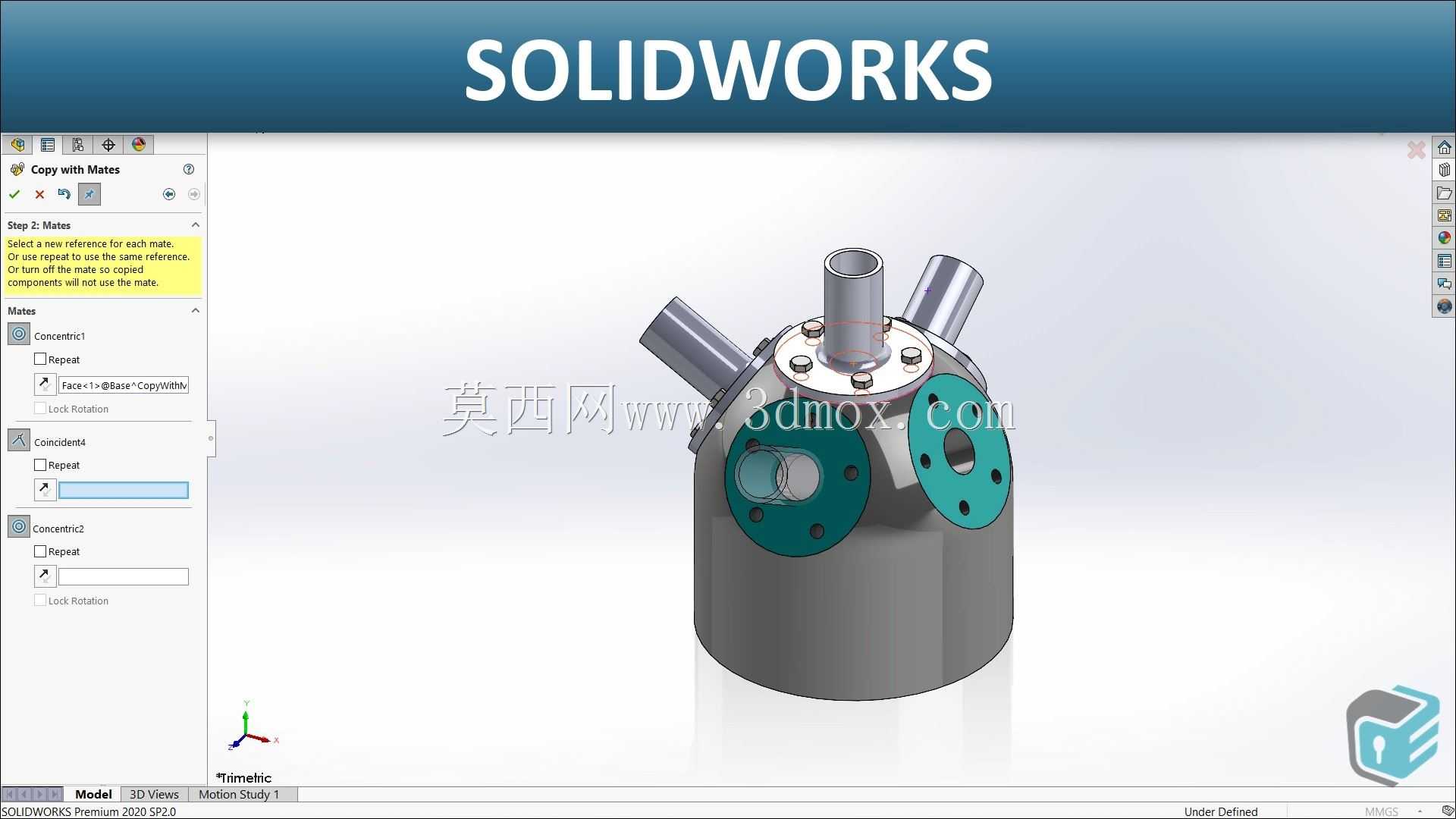

多接口承压罐体装配配合复制演示

　　这套结构围绕立式承压腔体展开，主体为封闭圆柱罐身，顶部采用法兰端盖完成密封，端盖上沿周向布置多组斜向与竖向伸出的管状接口，罐身侧壁同样开设带法兰盘的侧向连通口，所有接口均通过螺栓孔阵列实现对接定位。在产线流体分配、小型反应单元或通讯配套冷却管路场景中，这类多通腔体常作为介质汇集节点，需要在同一基体上重复布置规格一致的接管组件，若逐个手动添加配合，不仅重复工作量大，还容易出现同轴度、贴合面间距不一致的问题。建模时先完成单组接管与法兰的子装配，定义好接管轴线与罐体接口孔的同轴约束、法兰端面与罐壁安装面的重合约束、螺栓孔周向角度对齐这三类核心配合，再通过配合复制功能，将已验证的配合关系批量映射到其余同规格接口位置。

　　复制过程中软件会自动识别新位置的参考几何，仅需依次选取对应接口的轴线、安装面与角度基准，即可快速生成全部接管副本，无需重复插入零件、逐一添加配合。从安装边界来看，罐身外径决定了底部安装占位，侧向法兰向外延伸的尺寸需预留扳手操作空间，顶部斜管的伸出角度经过排布，避免相邻管路在外部走线时发生干涉，法兰盘上的螺栓孔数量与孔径按接口通径匹配，保证对接标准管件时的互换性。结构设计上，罐体壁厚按承压需求设定，端盖与罐身采用法兰连接而非焊接，方便后期拆解清理内部流道，各接管的倾斜角度根据介质流向优化，减少流体在腔体内的转向阻力。对于结构工程师而言，这种重复特征密集的装配体，正是参数化配合复用的典型场景：先固化单组组件的配合逻辑，

　　再依托基体上规律分布的安装特征批量实例化，既能保证所有接口的装配一致性，也便于后期修改——当需要调整接管长度或法兰规格时，只需修改原始子装配，所有复制生成的副本会同步更新，大幅降低多接口设备的装配建模与改型成本。建模过程中还需注意，复制配合前要确保基体上所有目标接口的孔位、法兰安装面特征完整且命名清晰，避免参考丢失导致配合报错；斜向接口的角度参考需统一以罐体中心轴线为基准，保证周向排布的对称性。
