立式承压罐体管路布线实训结构

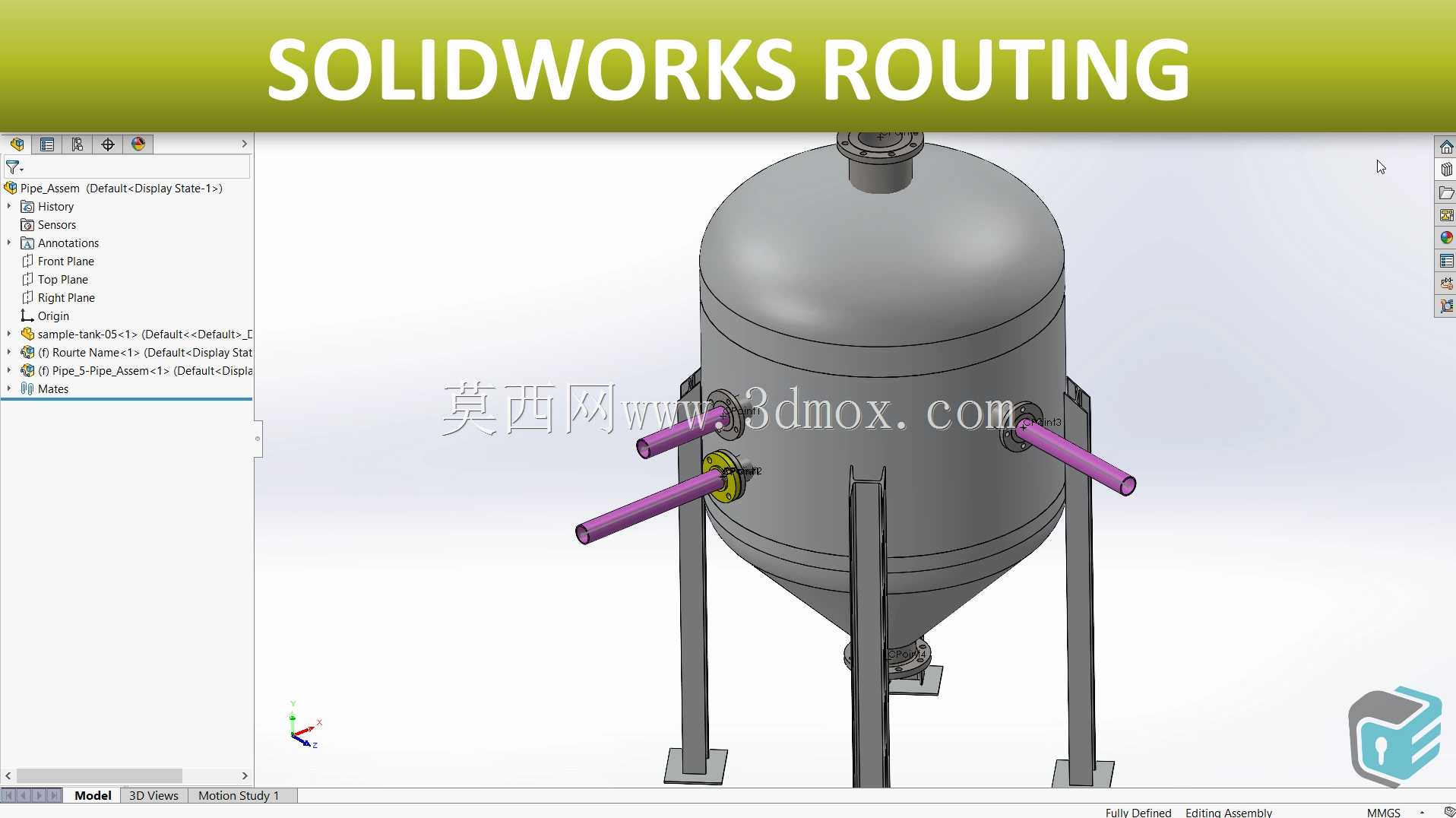

　　该结构以立式承压罐体为核心载体，围绕筒体上多组侧向接管、顶部接口和底部锥段出口展开，适合用于管路起始路径规划、接管定位校核和装配关系演示。罐体主体采用圆筒与上封头组合形式，下部过渡为锥形集液段，锥底保留出料或排净接口，能够模拟化工、食品、制药以及公用工程系统中常见的立式容器布置方式。侧面接管沿筒壁不同高度和周向角度伸出，紫色管段用于突出外部管线走向，黄色连接件则强调法兰或接头位置，使初学者能够清楚区分设备本体、接口基准和后续管线之间的层级关系。

　　从实际应用看，这类结构并不只服务于单一设备造型，而是把容器本体作为管路设计的起点。工程现场中，泵、阀、仪表、软管、钢管和电缆桥架往往都需要从设备接口开始延伸，若接口坐标、法兰方向或检修空间没有在前期确认，后续管线容易出现干涉、坡度不合理、弯头过多或无法拆装的问题。该模型将接管、支腿和外部短管同时呈现，能够帮助设计人员在三维环境中检查管口方位、管线离地高度、支腿避让范围以及操作侧空间，尤其适合讲解从设备接口出发建立管道路径的基本逻辑。

　　外形边界方面，罐体上部为圆弧封头，顶部中央设置竖向接口，筒体中段分布多根水平或略带角度的接管，下部锥段收缩后连接底部出口。四根立式支腿沿罐体周向布置，支腿底部带有方形垫板，可用于表达与基础平台或钢结构框架的连接面。建模时需要重点控制支腿与锥段、筒体外壁之间的距离，避免支腿内侧与保温层、加强圈或底部排液管线发生冲突。侧向短管伸出长度应满足法兰安装、阀门操作和管道对中的最低要求，同时不能过度占用通道；若设备需要保温，还应在接管根部和支腿连接板附近预留保温厚度。

　　设计思路上，罐体先作为稳定的设备基准，再以各管口中心点作为管路布线的起始约束。顶部接口可用于排气、安全阀或仪表引压，侧向接口可根据工艺需要承担进料、回流、清洗、测温或取样功能，底部锥口则利于介质排出和残液收集。管线从接口向外延伸时，应先确定轴向方向，再结合相邻设备、墙面、框架和操作通道布置弯头与直管段。模型中不同颜色的管段能够直观显示路径起点和延伸方向，便于训练人员理解“先有设备接口、后有管线路由”的装配顺序。

　　结构细节上，筒壁接管处应体现连接补强和端部装配关系，管口法兰面需要与管道中心线保持垂直，支腿承托位置应落在筒体刚性较强的区域，避免仅依靠薄壁筒体承受偏载。锥段与圆筒交接处属于应力变化较明显的位置，若用于真实承压设备，需要结合壁厚、腐蚀余量、支座载荷和物料工况进行校核。作为实训结构，它还可以扩展阀门、软管、管夹、电缆桥架和仪表支吊架等附件，用来比较钢管刚性路由与柔性管线在同一设备周围的布置差异。

　　在安装边界校核中，需要同时关注设备上方吊装空间、侧面法兰拆装空间、底部排净阀操作空间以及支腿基础落点。管线不宜紧贴支腿穿行，法兰螺栓侧应预留扳手回转范围，锥底出口下方应保留阀门安装和维护高度。对于多根侧向接管，管路走向应尽量分层、分侧组织，避免不同管线在筒体前方交叉堆叠。通过该结构练习，可以把抽象的布线规则落实到具体管口坐标、支撑位置和检修距离上，使三维建模成果更接近现场设备布置和管道安装的真实要求。
