阵列式梯级支撑桥架组件结构设计

　　这套梯式支撑桥架结构，核心采用双侧纵向边梁搭配多根等距横向承托杆件的排布形式，整体呈倾斜梯段形态，边梁为带折弯加强的长条形型材截面，横向杆件两端精准嵌入边梁预设的定位点位，所有构件的排布逻辑依托参数化关联驱动完成，调整边梁长度、杆件间距、梯段倾角这类核心参数时，整套组件的所有关联特征会同步更新，无需逐个修改每根横档的装配约束，大幅减少重复装配操作。

　　从实际工程落地场景来看，这类梯架结构最常应用在车间电气布线、通讯机房线缆敷设、自动化生产线侧边走线、建筑机电安装的倾斜走线段场景，既可以作为开放式电缆桥架承托多束动力电缆、控制线缆、通讯光纤，也可调整杆件截面后作为轻型物料输送的梯级导向架、设备检修通道的踏步支撑骨架。开放式的梯格结构没有封闭槽体的遮挡，线缆敷设完成后散热条件远优于封闭槽盒，后期运维人员排查线路、新增支线时，可以直接从杆件间隙操作，不需要大面积拆卸护板，多根线缆分层排布时也能自然分隔，避免不同电压等级的线束互相缠绕干扰。

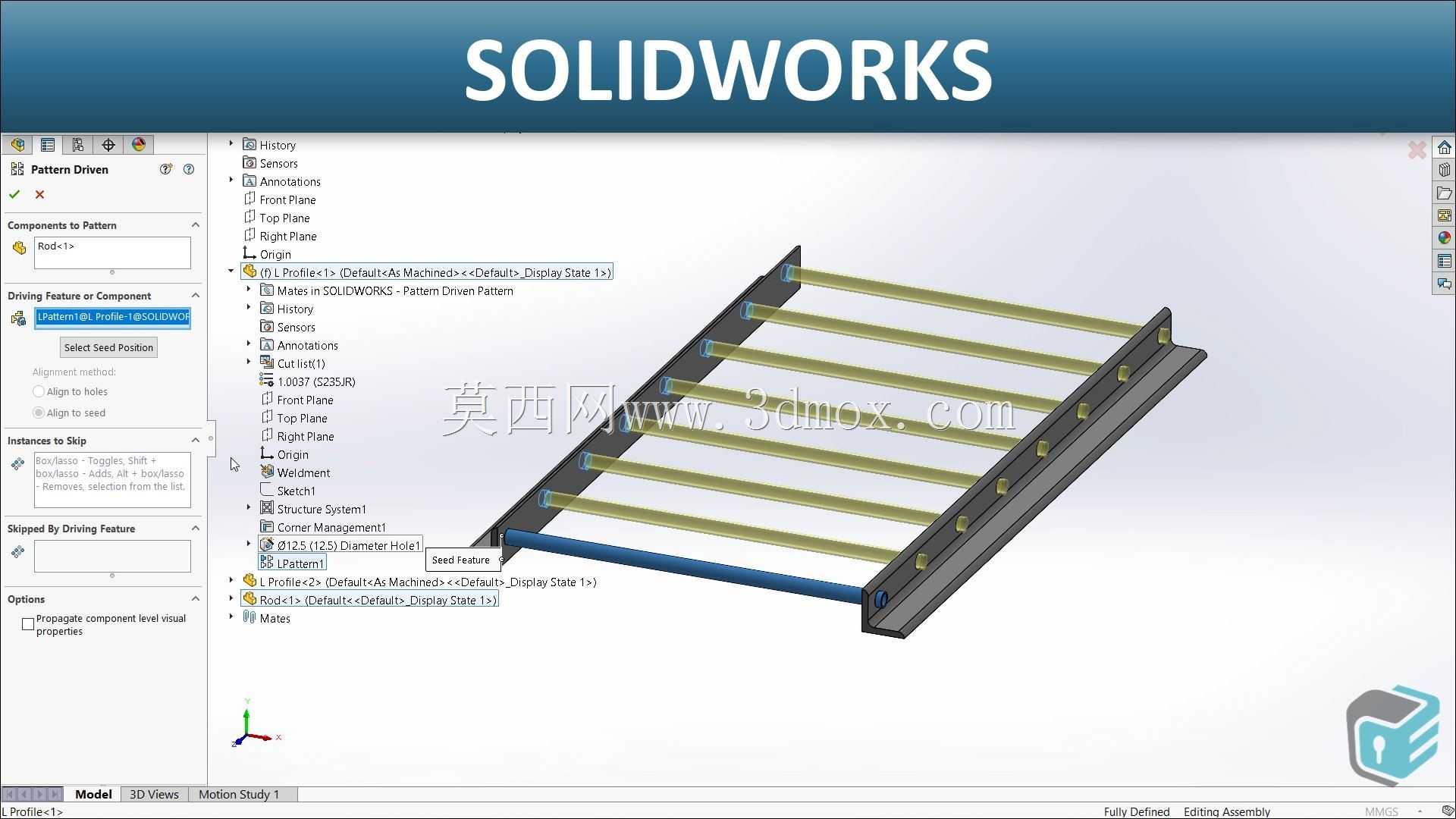

　　设计过程中首先确定两侧边梁的定位基准：两根边梁保持平行，相对间距根据需要承托的线束总宽度设定，边梁上预先规划好横向杆件的安装定位面，每个定位点的位置通过线性阵列参数关联，阵列的数量、间距参数直接和边梁的有效长度绑定，当项目现场需要调整桥架总长度时，只需要修改阵列实例总数，新增的横档会自动匹配边梁上的安装位置，两端的配合约束自动生效，不会出现特征报错或者装配错位。横向杆件选用长条形等截面型材，两端和边梁的连接位置预留贴合面，装配时采用重合配合锁定轴向位置，再通过平行约束保证杆件和边梁保持垂直，所有杆件的姿态统一受阵列规则控制，单根杆件的截面尺寸修改后，全部阵列实例会同步更新规格。

　　安装边界层面，整套梯架的两端预留有和固定支架对接的安装端面，倾斜布设时下端可对接地面进线端的接线柜接口，上端对接高处设备的进线口，边梁外侧预留的安装孔位可以直接和吊装支架、墙面托臂固定，整体宽度控制在常规桥架的常用尺寸区间，横向杆件的间距满足线缆承托的挠度要求，避免大直径电缆敷设后出现杆件弯曲变形，边梁的折弯截面自带加强筋效应，长跨度布设时不需要额外增加过多中间支撑，既控制整体自重，也能保证承载刚性。

　　这种参数化组件的设计思路，区别于传统逐个零件装配的建模方式，把重复排布的构件逻辑交给关联规则驱动，结构工程师在同系列不同长度、不同倾角的梯架项目选型改型时，不需要重新搭建装配体，仅调整几个核心参数就能快速生成适配新工况的整套结构，所有零件的干涉检查会随参数更新自动完成，从根源上避免手动阵列时容易出现的间距不均、杆件错位、配合冲突问题。横档和边梁的连接形式既可以采用焊接固定做成不可拆卸的整体焊接桥架，也可以在连接位增加紧固件做成装配式结构，方便分段运输到现场后快速拼接，适配不同安装场景的施工条件。
