工业管路电气线路连接端口布局设计

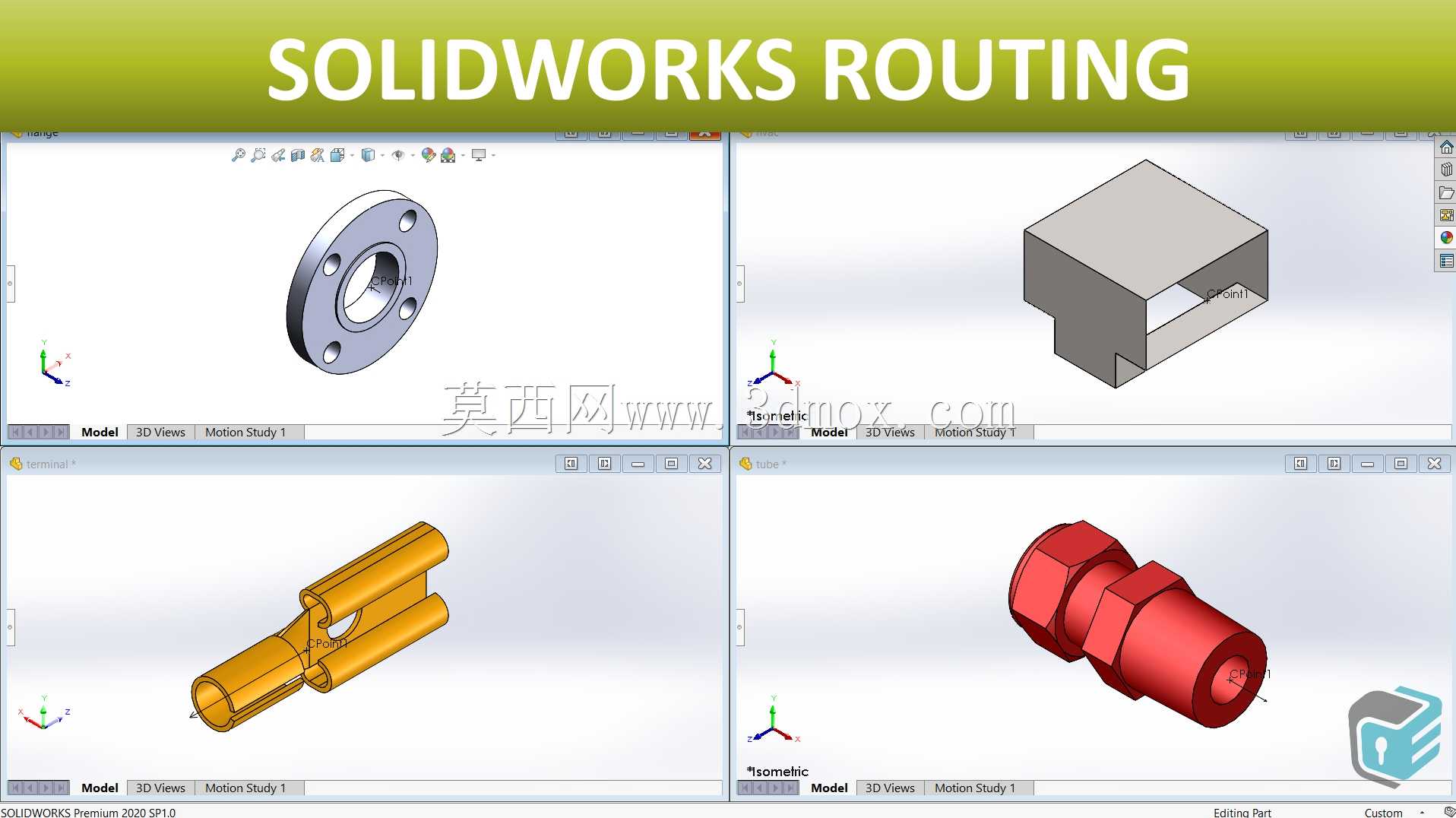

　　在成套设备的管路与电气线路布设工作中，连接端口的定位与规范定义是整个布线环节的前置核心工作，直接决定了后续管线自动生成、装配干涉检查、运维拆装的整体效率。这套设计案例围绕四类典型工业连接端口展开，覆盖法兰盘、箱体接线端口、管状插接接头、螺纹锁紧接头四种最常见的端口形式，完整呈现了不同场景下路由端口的布置逻辑与结构设计要点。

　　从实际产线应用场景来看，法兰类端口主要应用在液压站、流体输送管路、工艺管道的对接位置，这类端口需要承受管路内的介质压力，同时保证对接面的密封性能。设计过程中首先要确定法兰的安装基准面，端口的引出方向必须与法兰端面的法线方向保持一致，端口的定位原点要落在法兰密封面的中心位置，同时预留出螺栓紧固的操作空间，避免后续管线生成后与法兰紧固螺栓、周边安装支架发生空间干涉。法兰盘上的螺栓孔分布圆直径、密封面凸台高度、法兰整体厚度都要和对接的标准管件参数匹配，端口处还要额外预留密封垫片的安装厚度，不能直接将端口原点设置在法兰实体的外表面，否则后续生成的管路会直接嵌入垫片区域，造成装配尺寸偏差。

　　箱体类接线端口多用于电气控制柜、设备本体的接线腔位置，这类端口是电气线束进入箱体内部的过渡接口。设计时端口的定位要避开箱体内部的元器件安装区域，端口的引出方向要和箱体的走线槽方向对齐，同时要考虑防水接头、锁紧螺母的安装空间，端口周围要留出足够的扳手操作余量，不能紧贴箱体的折弯棱边或者加强筋。箱体本身的壁厚、端口处的开孔尺寸都要和选用的格兰头规格匹配，端口的连接点要设置在箱体壁的外表面外侧，预留出接头螺纹旋入箱体的深度，避免线束生成后出现穿模问题。

　　管状插接式接头常见于气动管路、低压流体输送的快插接口，这类接头依靠插芯和软管的过盈配合实现密封，端口设计时要对准接头的插芯轴线，连接点位置要超出插芯的端面，预留出软管套入插芯的装配长度，同时要避开接头上的锁紧卡簧、释放按钮的操作空间，周边不能布置其他硬质管线，防止后续维护时无法按压按钮拔出软管。这类接头的折弯半径要和配套软管的最小允许弯曲半径匹配，端口引出后的第一段管线不能直接出现大角度弯折，避免软管出现死折造成气路或者液路堵塞。

　　螺纹锁紧式的红塑接头多用于高压液压管路、腐蚀性介质输送管路，这类接头依靠螺纹旋合实现锁紧和密封，端口设计时要对齐接头的外螺纹轴线，连接点要预留出螺纹旋合的长度，同时要考虑接头拧紧时的扳手空间，接头的六方锁紧部位周边不能有其他零部件遮挡。接头的变径段、密封锥面的尺寸都要和对接管路的接头参数完全对应，端口处的管线直径要和接头的通径保持一致，不能出现管径突变造成的流道阻力骤增。

　　整套设计的核心思路是把所有管线连接的边界条件提前在端口处定义清楚，包括端口的连接类型、适配的管线规格、引出方向、允许的最小折弯半径、对接零件的匹配参数，后续布线时只需要调用对应的端口点位，软件就能自动生成符合工程规范的管线路径，不需要设计人员反复调整管线的走向和位置。在安装边界的把控上，所有端口的定位都要结合整机的装配空间来校核，端口和周边运动部件之间要预留足够的安全距离，避免设备运行过程中管线被运动部件拉扯磨损；端口的高度位置要兼顾管线的排布坡度要求，对于需要排空的流体管路，端口的高度差要满足介质自流排空的需求，避免管路内部残留介质。针对电气线束的端口，还要考虑线束的弯曲半径要求，强电和弱电线路的端口要保持足够的间距，避免信号干扰。不同类型的端口在建模时都要把装配基准、配合面、连接点位的参数完整定义，保证后续调用端口时不会出现基准偏移，从根源上减少布线阶段的干涉问题，提升整机管线布置的设计质量和装配可行性。
