流体仿真子域长方体流道教学演示结构

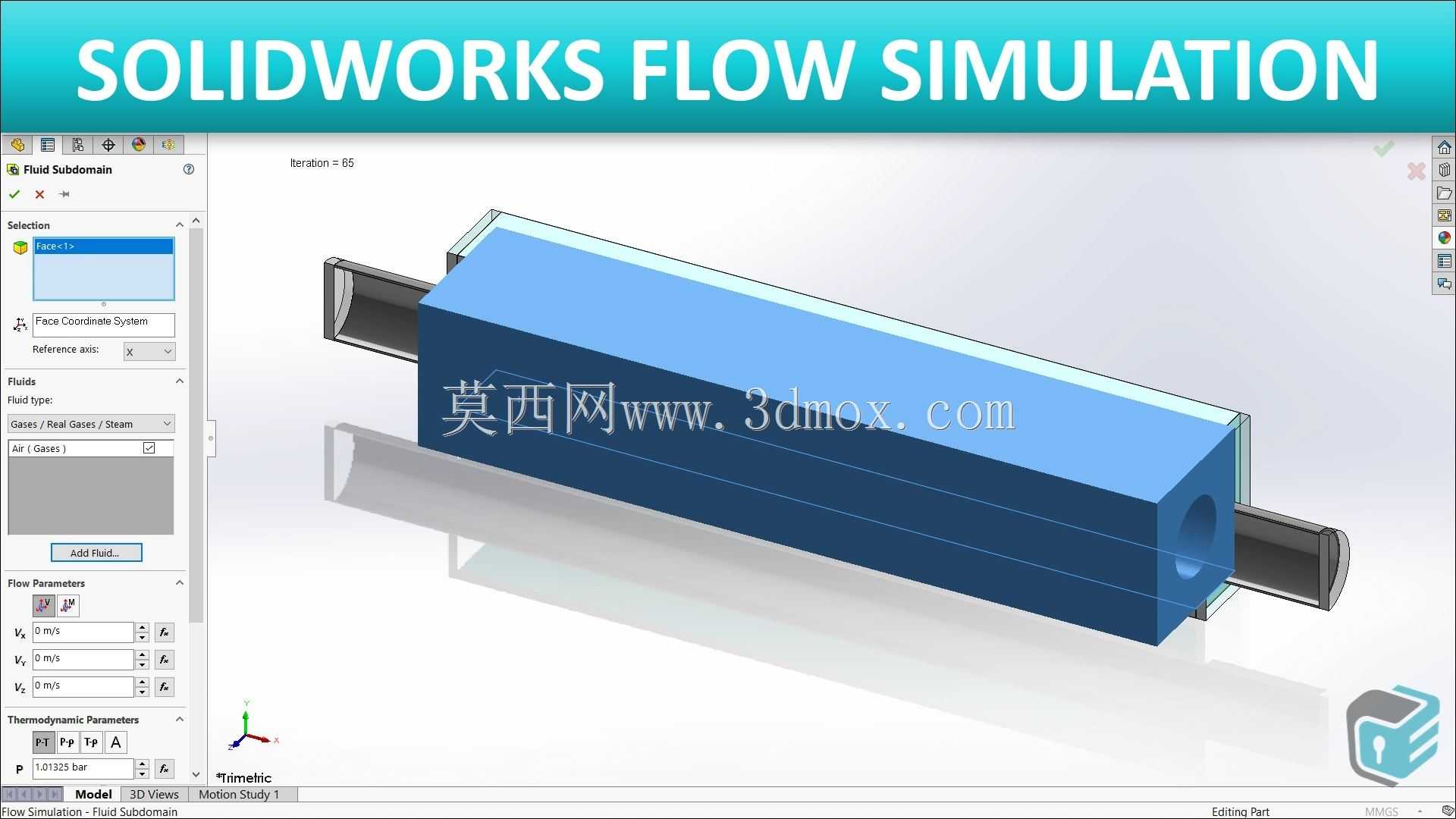

　　这套演示结构面向流体仿真前处理与求解设置环节，核心是把长方体腔体内的流体空间单独划定为子计算域，避免初学者直接对实体零件施加工况时出现域选择混乱。结构主体采用等截面矩形腔体，两端同轴布置圆形接管，接管端面与腔体侧壁完全贴合，接管内孔与腔体内部空间贯通，整体流路沿长度方向直线布置，没有突扩突缩之外的复杂扰流结构，适合用来验证子域识别、进出口边界赋值、壁面热条件加载这几项基础操作。

　　从实际工程场景看，这类直通矩形腔流道在电子设备液冷板、小型通讯终端散热模块、仪器内部风冷通道里十分常见：通讯基站近端的小型屏蔽盒内，功率器件贴装在腔体外侧壁面，冷却介质从一端接管进入矩形腔，沿腔体内壁扫过贴装热源的区域，再从另一端接管流出；建模时如果直接把固体壳体和内部流体混在同一个装配里，求解器容易把固体区域误判为流动空间，必须单独把流体占据的空腔提取出来，定义为流体子域，再指定介质类型、初始压力与温度，仿真才能正确计算流速分布与壁面换热。

　　设计思路上，腔体选用规整长方体而非异形曲面，一是为了让网格划分时可以直接采用结构化六面体网格，沿流道长度方向布置均匀节点，在近壁面处单独加密边界层网格，网格正交性好，计算收敛速度快，初学者能快速对比不同网格尺寸下压降结果的差异；二是矩形外壁面为平面，模拟功率芯片、加热膜这类平面发热元件贴装时，不需要额外做曲面贴合适配，热边界条件可以直接赋值在对应外壁面上，和实际液冷散热组件的安装形式完全一致。两端接管采用等直径圆管，接管伸出腔体侧壁的长度保留3到5倍管径的直段，一方面模拟实际管路中接头、快插接口的安装空间，避免进出口边界直接落在腔体侧壁上导致入口流速分布假设失真；另一方面直段外壁可以直接对接管夹、快插接头的安装位做干涉检查，确认周边装配边界不会和接头锁紧结构发生碰撞。

　　外形尺寸层面，腔体横截面长宽比控制在2:1左右，整体长度约为横截面长边的6倍，这个比例下流动可以在腔体中段充分发展，能够清晰展示出流体从圆形管入口进入矩形腔时的截面扩散过程，以及出口前流场重新收拢回圆管的收缩效应，仿真后处理里可以直接截取纵截面速度云图，观察入口射流扩散、腔体内低速回流区、出口收缩加速这几个典型流动特征。安装边界上，腔体底面预留平整安装基面，可直接搭在通讯设备内部的安装凸台上，通过四周的安装耳或者压板固定，底面和凸台之间如果需要贴装隔热垫或者导热垫，平整基面可以保证垫材压缩量均匀，不会出现局部间隙导致热阻异常。

　　功能特性上，这套结构把流体子域的定义逻辑完全具象化：流体子域的外表面一部分是腔体内壁与接管内壁，属于流固耦合交界面，仿真时自动匹配固体壁面的热数据；另一部分是两端接管的端面，这两个面分别设置为速度入口与压力出口，不需要额外创建薄壁零件来分隔流体与外部空间。在教学演示中，可以直接在这个子域上调整介质属性，比如从水切换为空气、乙二醇冷却液，观察相同流量下雷诺数、压降、换热系数的变化；也可以在腔体中段的流体子域内额外划分局部子区域，赋值不同的介质属性或者多孔介质参数，模拟腔体内加装导流翅片、缓冲海绵的工况，不用重新建模就能完成多工况对比。

　　对于结构设计从业者来说，参照这套演示逻辑处理实际散热流道时，可以提前在三维建模阶段就把内部流体空腔单独保存为一个零件，装配时和固体壳体、接管、发热元件放在同一个装配体下，前处理时直接选中流体零件指定为流体子域，省去在仿真软件里手动抽取空腔的步骤，也能避免抽取空腔时因为小倒角、缝隙出现面缺失的问题。同时规整的流道轮廓也方便后期做结构优化：比如需要增强换热时，可以在腔体顶壁内侧加设直肋，肋片伸入流体子域的高度不超过腔体高度的三分之一，不会过度增大流阻；需要降低流动噪声时，可以把入口处圆管转矩形腔的交接直角替换为小圆弧过渡，减少入口处的流动分离，这些修改都可以在原有子域基础上直接编辑，快速迭代仿真验证。
