带沉孔安装位的凸台法兰盘结构

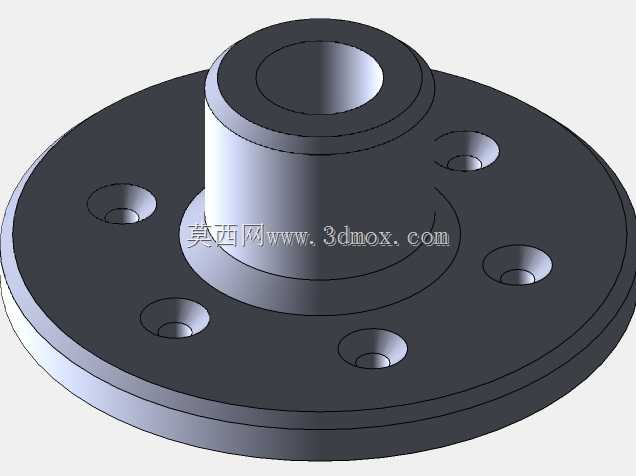

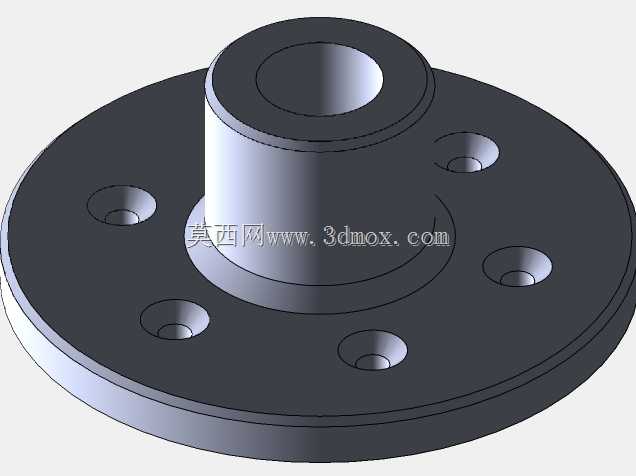

　　这类带中心凸台的圆盘类零件，在设备里承担的是轴向定位与端面连接的双重作用，常见于传动轴端部支承、小型回转机构的端盖连接、工装夹具的基准安装面以及通讯设备内部模组的固定转接位。零件主体由下部大直径圆盘和上部同轴阶梯圆柱凸台构成，圆盘端面上沿圆周均布六个沉头通孔，沉孔采用锥形 countersink 收口形式，装配后内六角螺钉或十字槽沉头螺钉的头部可以完全没入零件端面以下，不会在安装面外侧形成凸起，避免相邻运动部件刮擦，也让整机外侧端面保持平整，减少积尘和布线干涉。

　　从实际装配边界来看，下部圆盘的外径是整个零件占用径向空间的最大轮廓，设计排布周边管线、相邻钣金支架时，必须以圆盘外圆作为避让基准，不能仅按上部凸台尺寸预留空间。圆盘厚度方向需要同时满足沉孔深度和端面承压要求：沉孔底部到圆盘下表面要保留足够的实体壁厚，若壁厚过薄，螺钉锁紧时局部会产生压陷变形，长期受振动后预紧力快速衰减；上部阶梯凸台的外圆通常作为配合轴颈使用，可插入相邻部件的定位孔内，实现两件装配时的自动对中，凸台顶端的内孔为同轴阶梯孔，既可以作为穿轴通道，也可容纳轴承外圈、衬套或者密封件，孔口处的圆角过渡能减少装配时密封圈被切边的风险。

　　六个安装孔采用圆周均布布局，相比三孔、四孔布局，它在承受径向偏载时螺钉受力更均匀，单个螺钉分担的倾覆力矩更小，适合存在小幅振动的通讯终端、小型自动化执行机构场景。沉孔的分布圆直径需要兼顾两个约束：分布圆过小会让螺钉距离中心凸台太近，扳手操作空间不足，现场装配时套筒或内六角扳手容易和凸台外壁发生干涉；分布圆过大则会迫使圆盘外径同步加大，造成零件整体重量上升，材料浪费。建模过程中先绘制回转母草图，通过旋转特征生成主体毛坯，再在端面上绘制单个沉孔的草图，使用异型孔向导一次性生成锥形沉孔与贯通孔，最后通过圆周阵列完成全部孔位，阵列时要保证孔位数量和起始角度与配对件完全一致，否则会出现两件孔位错位、无法穿钉的问题。

　　零件的下端面是核心安装基准面，加工时需要保证该端面与凸台轴线的垂直度，若端面偏斜，锁紧后零件会带着上方凸台一同倾斜，直接导致穿入凸台内孔的轴系出现别劲、转动卡滞。上端凸台的各段外圆柱面要保证同轴度，阶梯端面要保证与轴线的垂直度，这样当凸台插入配对定位孔后，两件的结合面才能完全贴实，不会出现局部缝隙。这类回转件在三维结构比对时，可将新旧版本模型导入同一装配环境，通过几何对比功能快速识别出圆盘外径、凸台高度、沉孔分布圆、内孔直径这些关键尺寸的改动，避免改版后仅凭目视检查遗漏细微结构差异，导致加工出的零件无法和原有库存配件互换。

　　现场维护角度，沉孔内长期暴露在车间环境中会积存灰尘、油污，螺钉拆卸时容易出现内六角孔打滑，结构设计时沉孔锥角和标准沉头螺钉锥角保持一致，锁紧后螺钉锥面和零件沉孔锥面完全贴合，既增大了接触摩擦力，也能减少缝隙，降低杂物进入孔内的概率。圆盘外边缘做了小倒角处理，去除车削加工后的锐边，装配人员徒手操作时不会被锋利边缘划伤，也避免零件转运过程中边缘磕碰产生毛刺，影响结合面的平面度。
