气动标准气缸高分辨率详图制作演示

　　这套演示内容围绕自动化产线中最常见的拉杆式标准气缸展开，把三维结构表达和工程详图制作结合在一起，适合结构设计人员在做气动回路布局、设备工位排布以及装配指导文件时参考。气缸本身是气动系统里的直线执行部件，压缩空气进入缸筒腔室后推动活塞与活塞杆往复运动，前端可连接推板、夹爪、挡停块、压头或者导向机构，完成工件推送、顶升、夹紧、挡料、门体启闭等动作。在3C装配线、包装设备、分拣工位、工装夹具和小型专机里，这类元件用量很大，选型时不仅要确认缸径、行程和推力，还要把安装空间、接管方向、磁性开关位置以及周边干涉边界一并考虑。

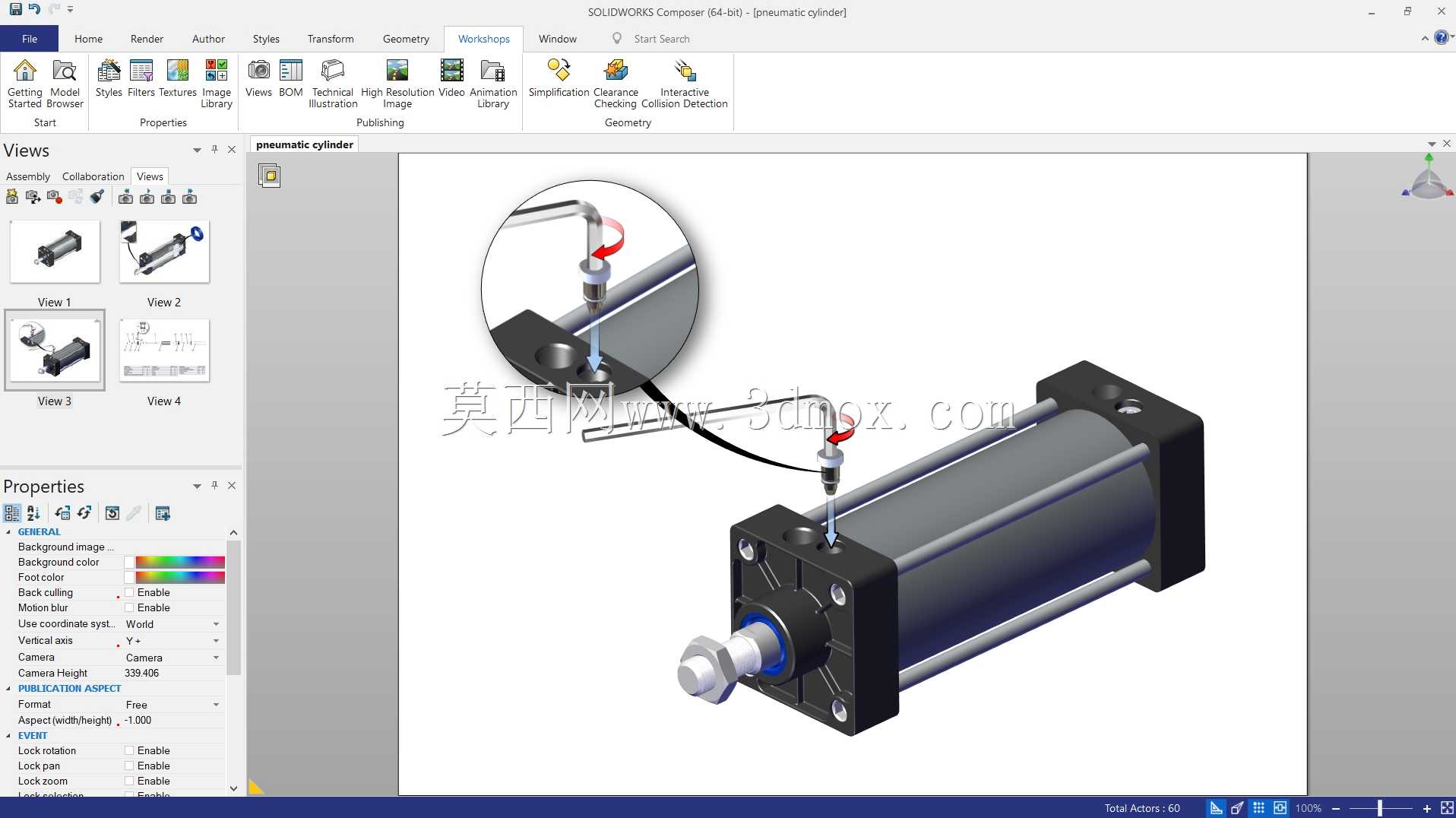

　　从模型呈现来看，缸体采用方形端盖加四根拉杆的经典结构，黑色端盖承担活塞杆导向、端盖密封和安装基准作用，银色缸筒构成活塞运动腔，活塞杆从前端伸出并通过外螺纹或内螺纹与负载连接。端盖上预留的安装孔可用于脚座、法兰、浮动接头或耳轴附件的装配，侧面气口负责进出气，管路接入后需留出扳手空间和软管弯曲半径。详图中通过局部放大方式突出气口、接头和细管连接区域，这正是现场装配容易出问题的位置：接头拧入深度不足会漏气，软管与运动部件距离过近会磨损，磁性开关线束若未固定，活塞杆往复时还可能被拉扯。

　　制作这类高分辨率详图时，思路不是简单截图，而是先确定要表达的工程信息。整机轴测视图用于说明气缸外形、活塞杆伸出方向和主要组成关系；局部圆形放大视图则把细小接头、密封位置、管路走向和装配关系放大，使读图人员不用在复杂视图里反复缩放。视图背景、光照和材质应保持克制，金属缸筒、黑色端盖和活塞杆之间要有明确层次，但不能让反光掩盖轮廓。标注或说明区域应围绕安装面、气口轴线、活塞杆中心高、端部螺纹和附件连接位置展开，因为这些尺寸直接决定气缸能否装进设备。

　　在实际布局中，气缸不能只按样本长度摆放。活塞杆完全收回时要保留前端负载与工件之间的安全间隙，完全伸出时又要确认推板不会越过工位边界；缸体两侧需留出气管插拔和接头紧固空间，底部或端面安装孔要与支架孔位对应。若设备框架采用铝型材，气缸中心高通常还要和直线导轨、输送线面或夹具定位面保持一致。负载偏心较大时，单靠活塞杆承受侧向力并不合理，应增加导杆、滑块或导向板，让气缸只提供轴向驱动力，从而减少密封圈偏磨和活塞杆弯曲风险。

　　详图表达还应服务于装配顺序。先将缸体固定到支架，再安装浮动接头或连接头，随后接入气管并确认进出气方向，最后整理磁性开关和线束。局部放大图把接头与细管的相对位置单独提出，可以帮助装配人员理解软管如何从缸体侧面引出，避免管路跨过活塞杆运动区域。对于维护人员，这种视图也能快速识别密封区、气口区和连接附件，在排查爬行、动作不到位、漏气等问题时减少拆装盲目性。

　　整体来看，该作品的价值在于把一个通用气动执行件的三维模型转化为可读、可指导装配的工程详图。它既保留了气缸外形和内部安装逻辑，又通过放大视图强调细小管路与接头结构，能够用于设备方案沟通、装配作业指导、气动元件选型校核以及三维出图流程练习。
