扭矩加载摇臂轴杆静力分析构件

　　现场做手动扭矩输入类工装校核时，最先碰到的问题往往不是强度算不过，而是载荷路径在装配体里传得不清楚：操作端的人手力经握柄、摇臂、铰接轴、传力杆一路走到被试件，每一段配合面的接触刚度、轴肩过渡、销孔间隙都会改变最终应力分布，若只在被试件端面硬加一个理想扭矩，算出来的变形和台架实测经常对不上。这套轴杆摇臂构件就是围绕这一痛点搭建的静力分析载体，把扭矩施加过程中真实存在的传力零件一并纳入模型，让设计人员能够观察力矩从操作端到固定端的完整传递过程。

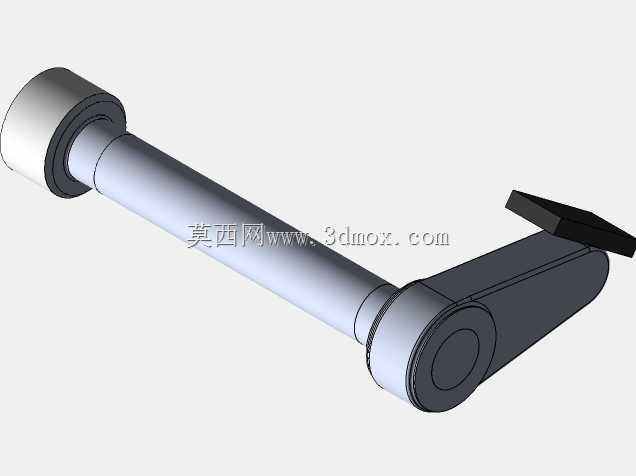

　　从结构组成看，构件左端为圆柱形加载端头，外径明显大于杆身，内部带有阶梯孔与环形定位面，可与试验台的固定支座或扭矩传感器输出端对接；端头与长直杆身之间通过轴肩过渡，轴肩处保留了圆角，避免尖角造成的应力集中被有限元误判为局部失效。杆身采用等直径圆轴截面，长度方向占据构件主要跨度，这种截面在承受扭转载荷时材料利用最充分，剪应力沿圆周均匀分布，同时抗弯刚度也较易估算。杆身右端接入摇臂铰接座，座体为圆盘式回转结构，内置同轴孔用于安装摇臂，摇臂向侧下方延伸，末端带扁平握持段，模拟人工扳动或外接助力杆的操作形态。

　　实际应用场景集中在教学实训、工装验证与小型手动加载试验台三类场合。教学中，学员可在杆身与摇臂的连接位置施加已知切向力，由力臂换算成输入扭矩，再对比轴段各截面的理论扭转角与仿真结果，直观理解扭矩、剪应力、极惯性矩之间的关系；工装验证时，该构件可作为手动夹具、回转定位机构的力输入单元，设计人员据此校核摇臂根部焊缝或铰接销的挤压强度；小型试验台里，它常被用来给被测阀杆、旋钮、小型转轴提供可控的手动扭转输入，替代结构复杂的伺服加载缸，降低台架成本。

　　设计思路上，构件刻意保留了几处工程中常见的细节：一是摇臂与轴座采用分体铰接而非刚性焊死，使接触面可以按真实摩擦或无摩擦接触设置，考察铰接间隙对扭矩传递平顺性的影响；二是杆身两端均设置轴肩，装配时可通过轴肩端面定位，控制轴承或衬套的轴向位置，也为轴向限位提供基准；三是摇臂握持段做扁平化处理，既符合人手施力的接触面形态，也便于在末端加装力传感器或挂砝码，实现载荷定量。

　　外形与安装边界方面，长杆沿水平方向布置，整体跨度由左端圆柱端头至右端摇臂圆盘中心，摇臂向下延伸的高度约为杆身直径的数倍，安装时需在摇臂摆动平面内预留足够回转空间，避免握持段与台架面板、护罩发生干涉。左端圆柱端头外圆可作为装入支座衬套的配合面，配合长度覆盖端头主体，保证支撑刚度；右端铰接座的圆盘端面与摇臂侧面留有间隙，摇臂绕销轴转动时不与座体摩擦。现场布局时，杆身中心线建议与被试件转轴中心线同轴布置，若存在高度差，需通过联轴器或过渡接杆补偿，否则会引入附加弯矩，使扭转工况偏离纯剪状态。

　　静力分析环节，可在摇臂握持端施加垂直于摇臂方向的集中力，约束左端端头的转动自由度，观察杆身表面剪应力分布、轴肩圆角处的应力峰值以及摇臂根部的弯曲应力；也可将左端改为固定约束、在右端铰接孔施加纯扭矩，对比两种加载方式下结果差异，理解圣维南原理在局部加载区的影响。通过这套构件，结构工程师能够把抽象的扭矩公式落到具体零件上，在方案阶段就发现传力路径上的薄弱截面，减少后期台架反复修改的次数。
